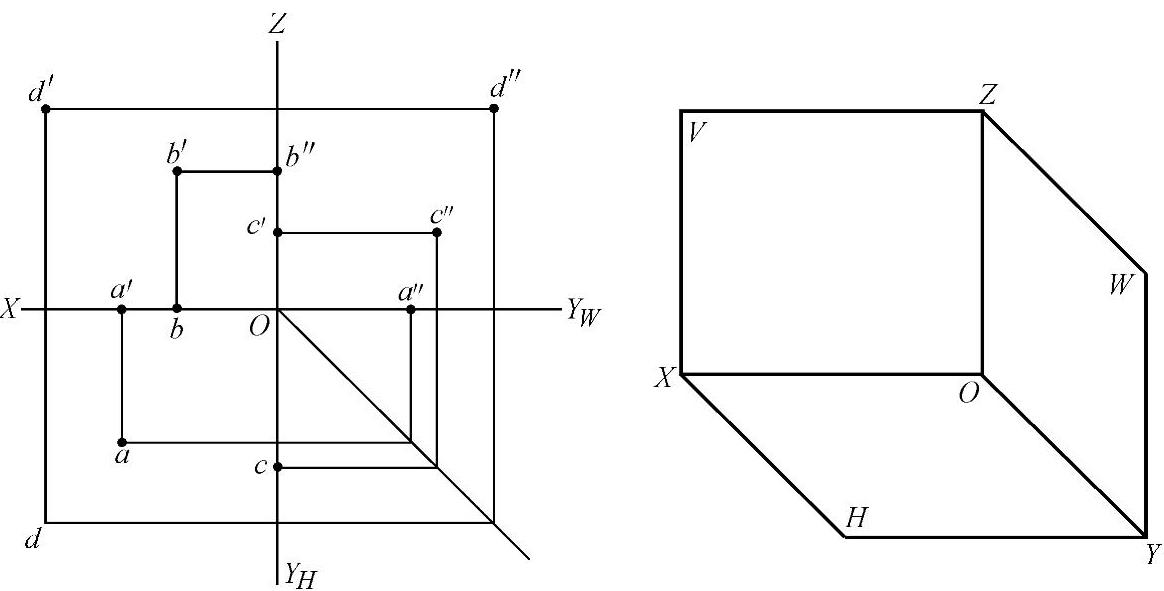

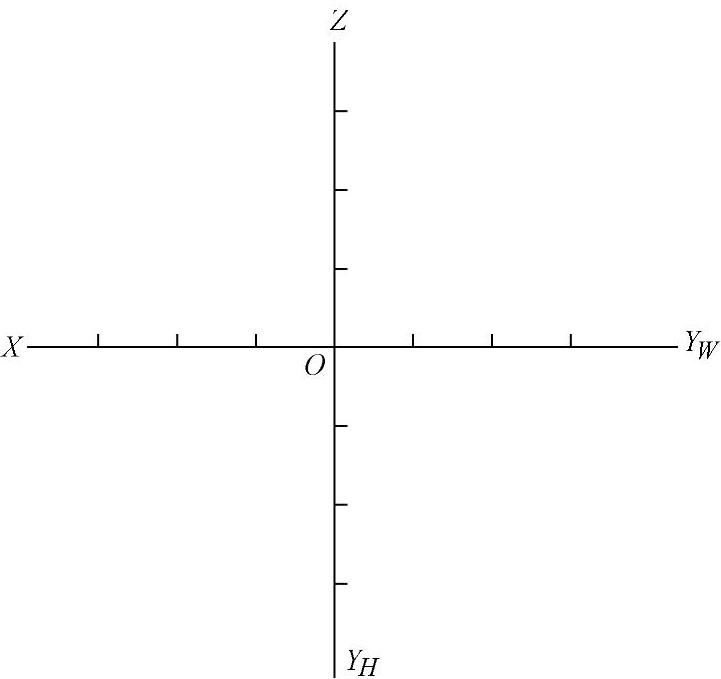

1.根据表6提供的数据，在图13中分别作出A、B、C、D四点的三面投影。
表6 点的坐标
2.已知AB为水平线，BC为正平线，根据图14所示的已知投影，完成其余投影。
图 13
图 14

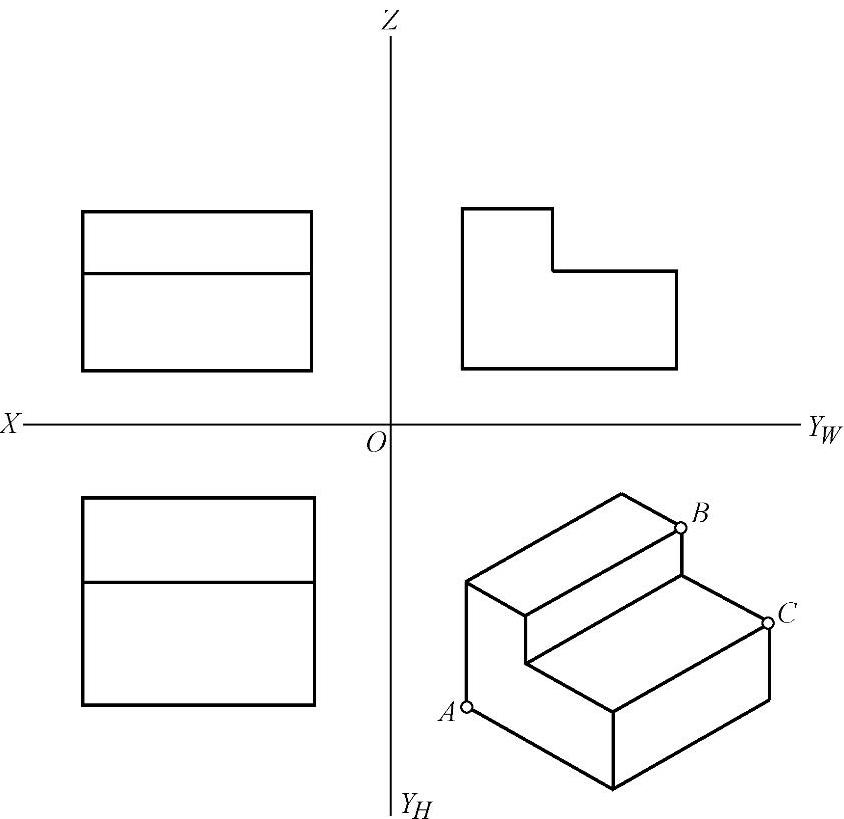

3.如图15所示，对照立体图，在三面投影图中标注立体图中注明的各点的三面投影。

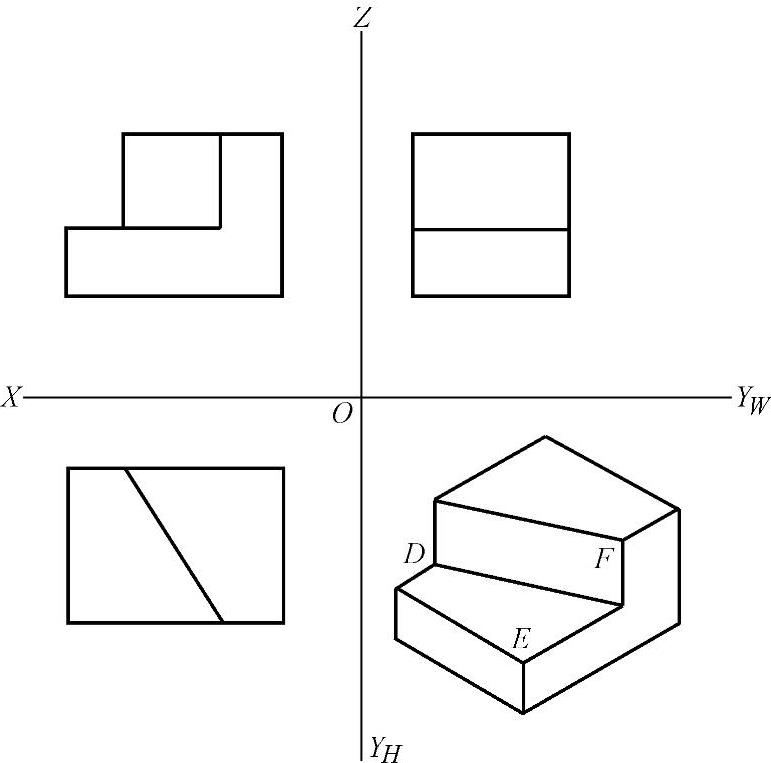

4.如图16所示，对照立体图，在三面投影图中标注立体图中注明的各点的三面投影。
图 15
图 16
5.根据点的三面投影（见图17），作直观图。
图 17

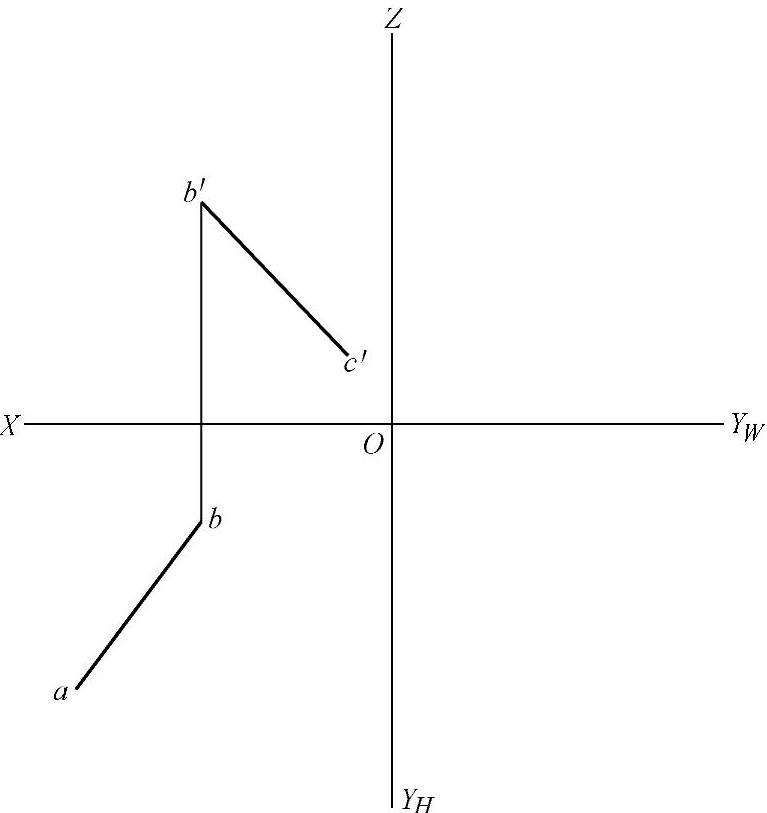

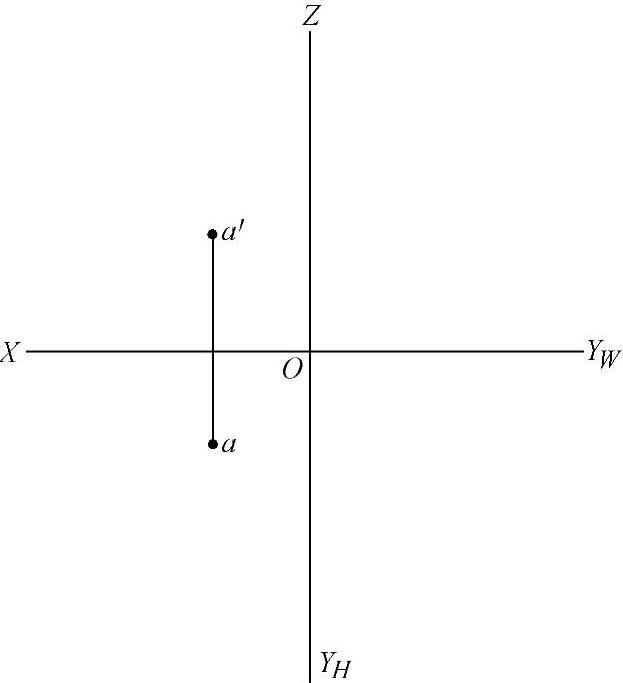

6.已知A点的两面投影，AB为水平线，与V面的倾角为45°，AB的实长为25mm，B点在A点的左前方；BC为正平线，与H面的倾角为30°，BC的实长为15mm，如图18所示。作ABC的三面投影。

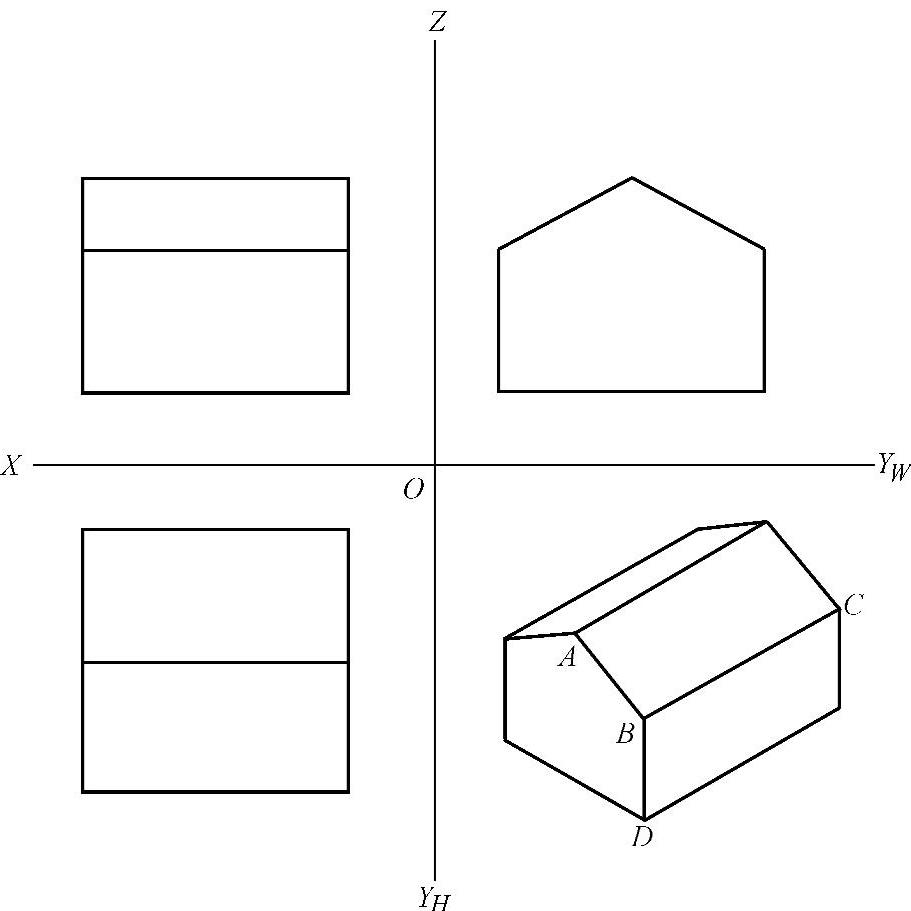

7.对照图19所示的立体图，在三面投影图中标注立体图中注明的各线段的三面投影，并指出它们的类型，如水平线、正垂线等。
AB：____BC：____CD：____BE：____
图 18
图 19
8.对照图20所示的立体图，在三面投影图中标注立体图中注明的各线段的三面投影，并指出它们的类型，如水平线、正垂线等。
AB：____BC：____BD：____
图 20

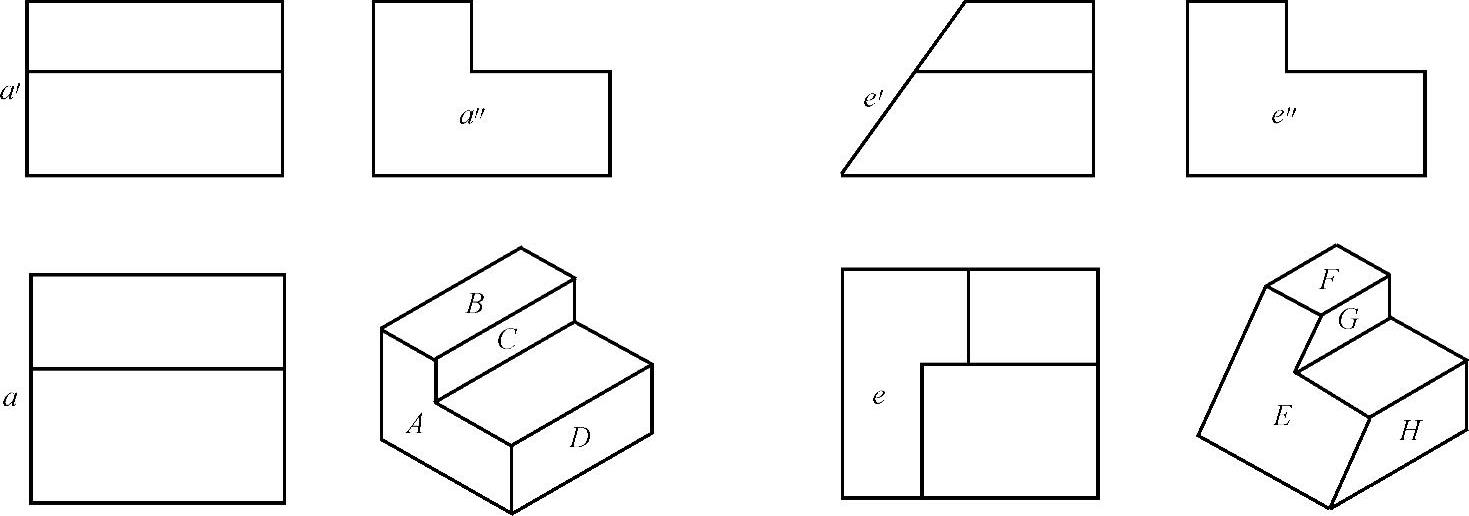

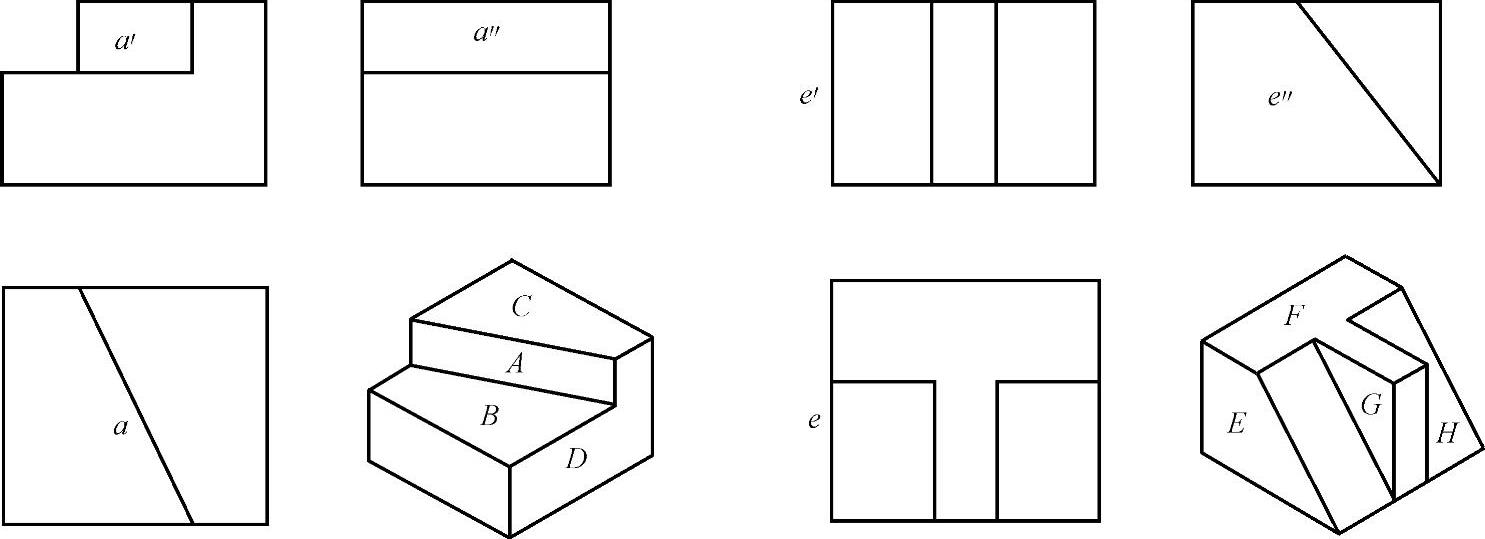

9.在图21所示的投影图上标出指定平面的三面投影，并指出平面的类型。
A：____B：____C：____D：____
E：____F：____G：____H：____
图 21
10.在图22所示的投影图上标出指定平面的三面投影，并指出平面的类型。
A：____B：____C：____D：____
E：____F：____G：____H：____
图 22

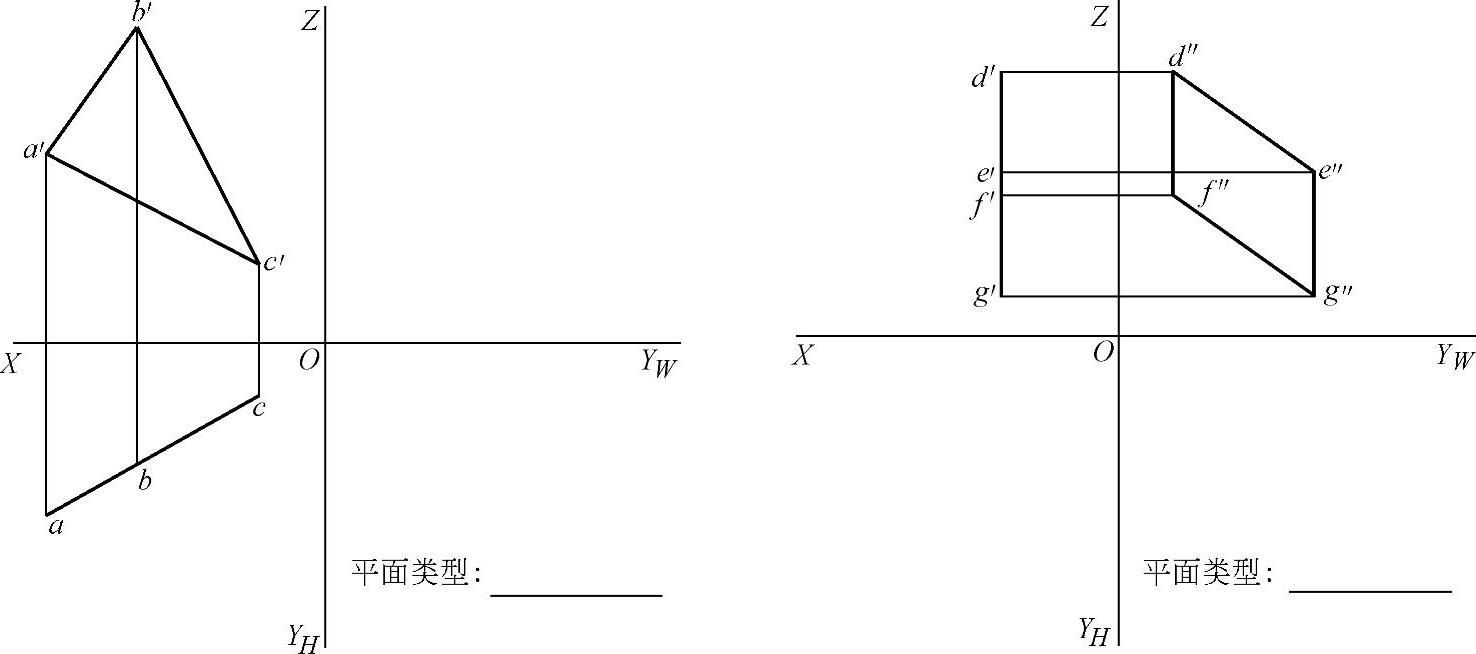

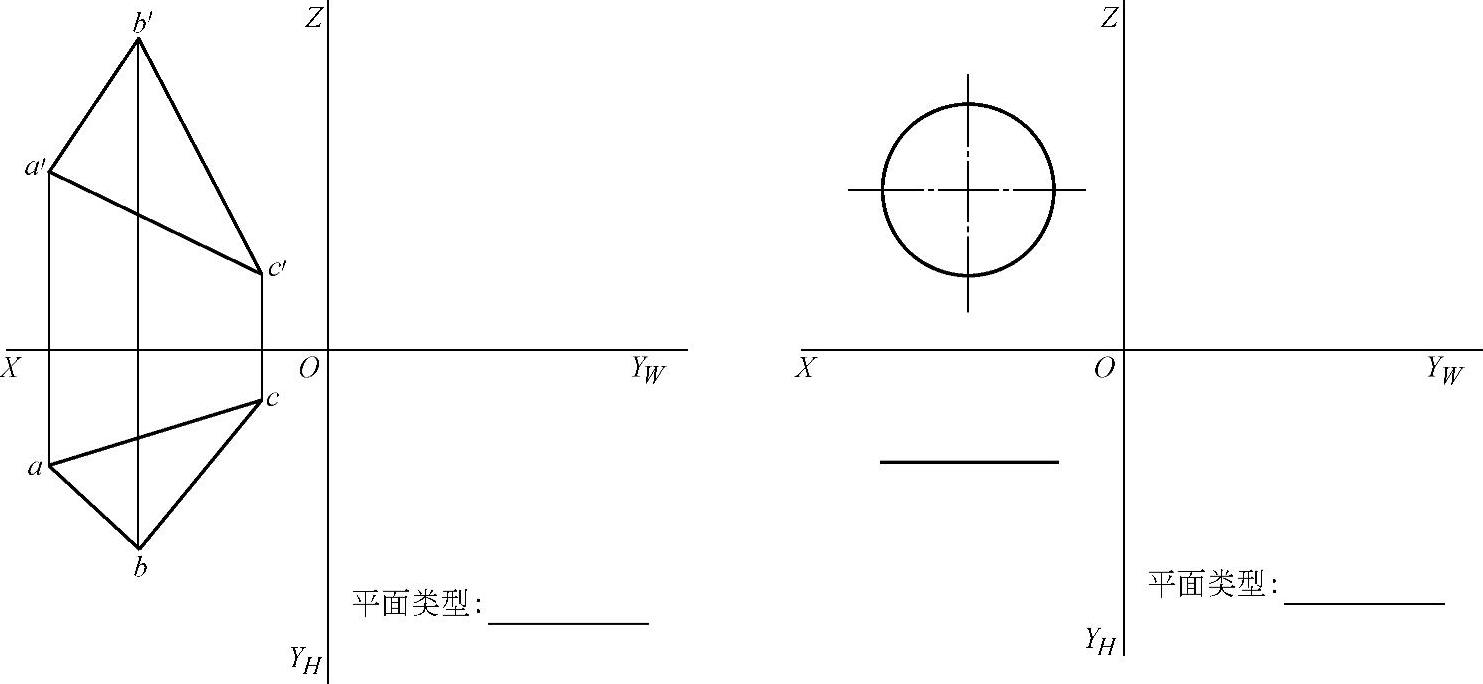

11.补全图23所示平面的三面投影，并指出平面的类型。
图 23
12.补全图24所示平面的三面投影，并指出平面的类型。
图 24

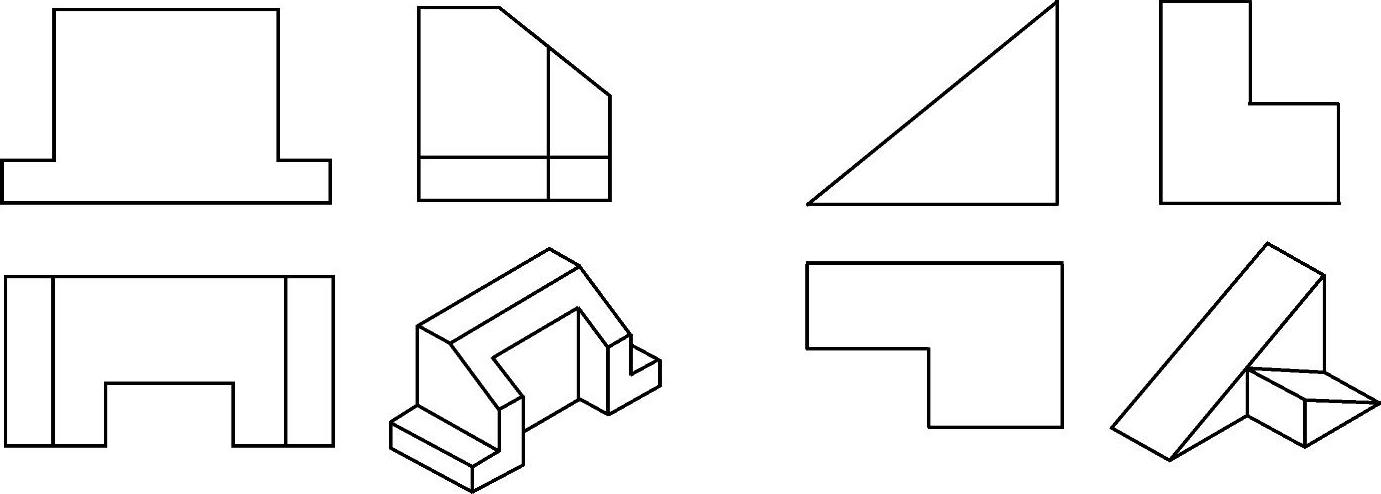

13.补全图25所示立体的三面投影。
图 25
14.补全图26所示立体的三面投影。
图 26(https://www.daowen.com)

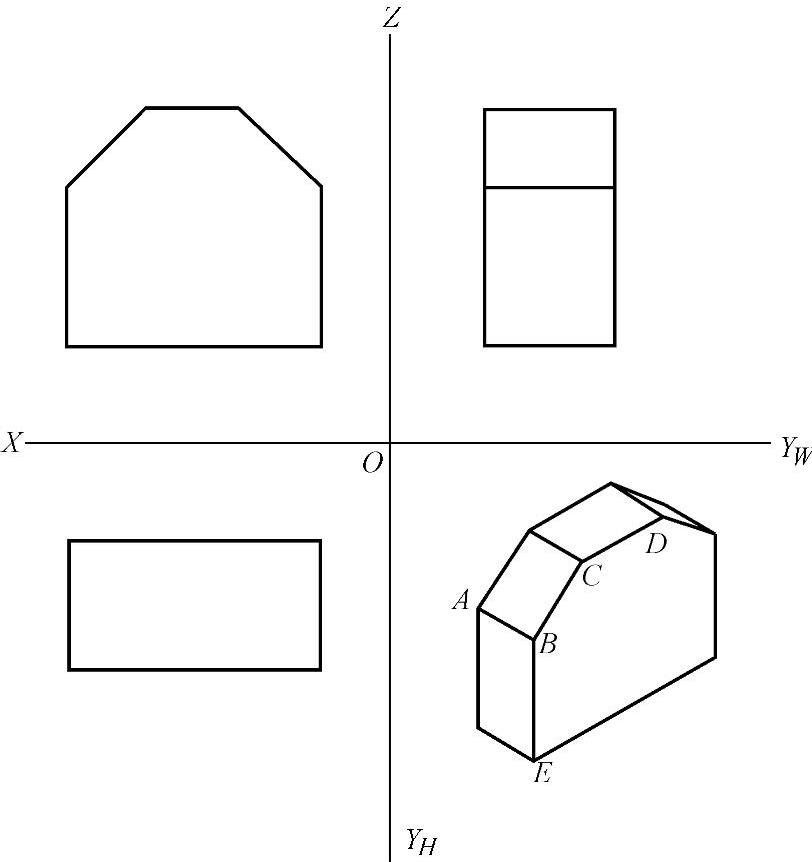

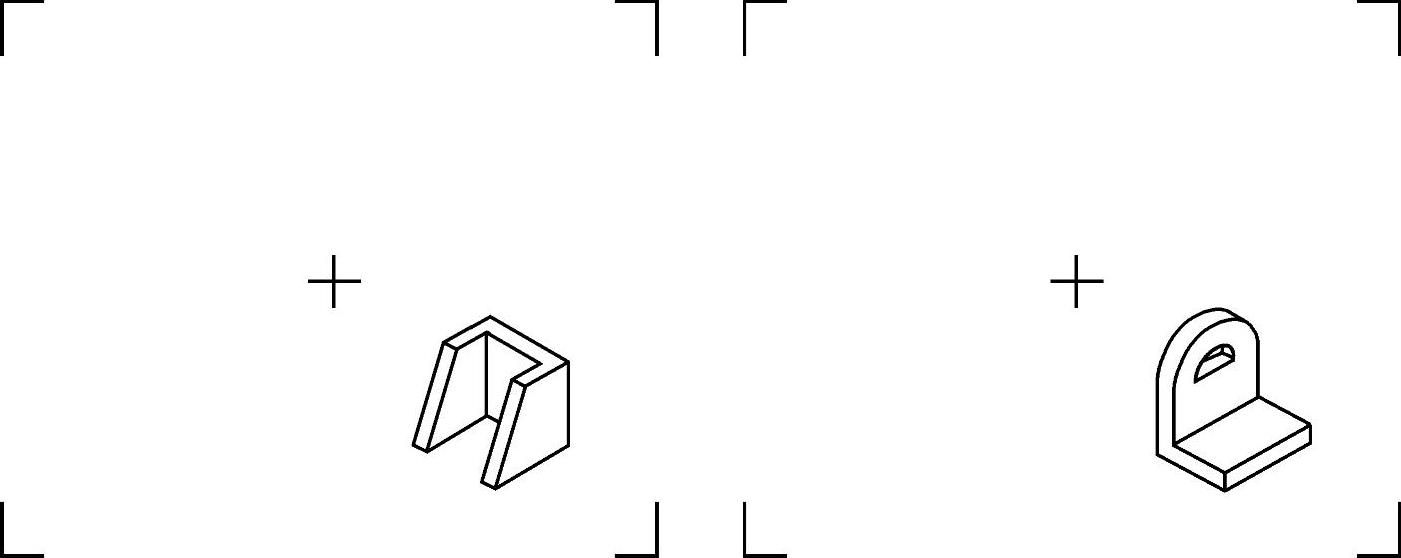

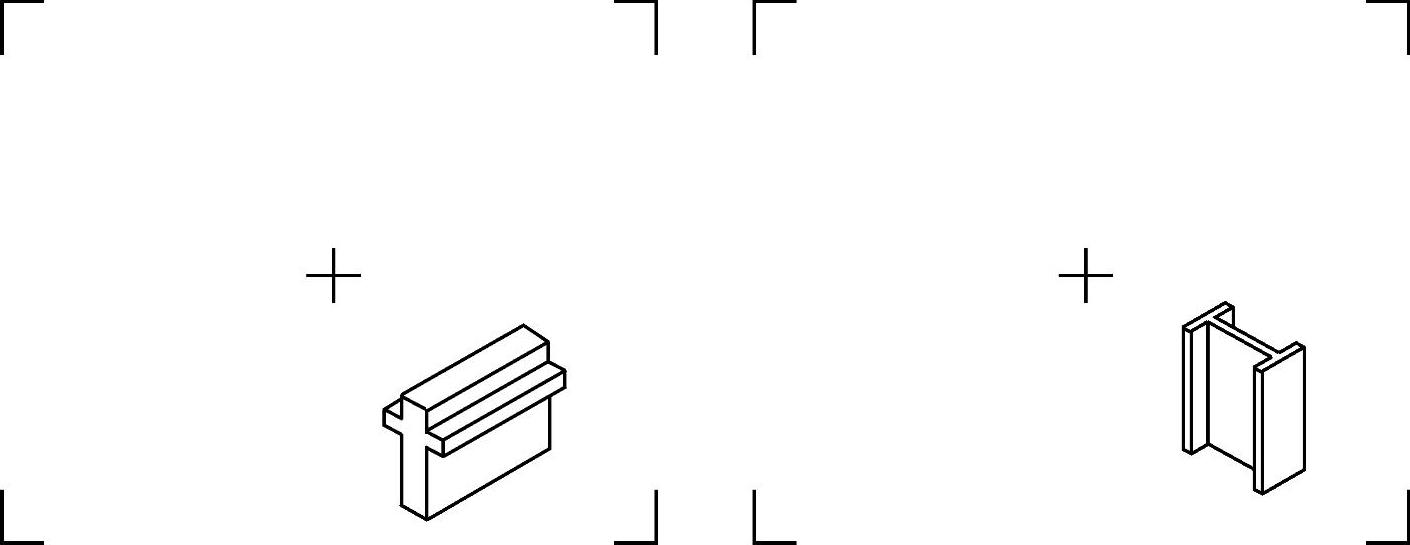

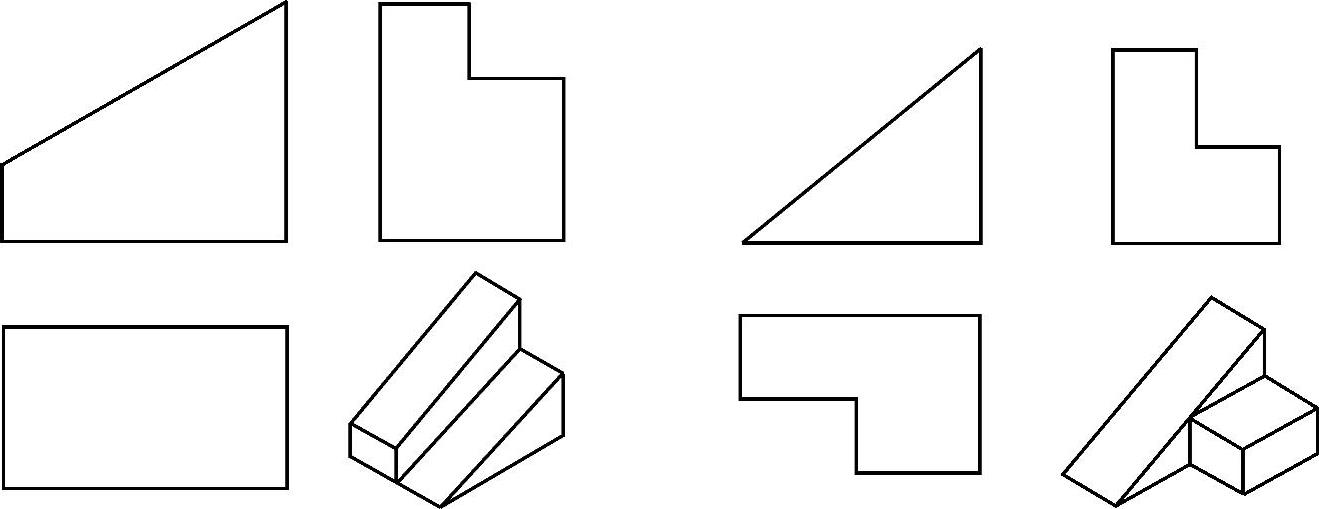

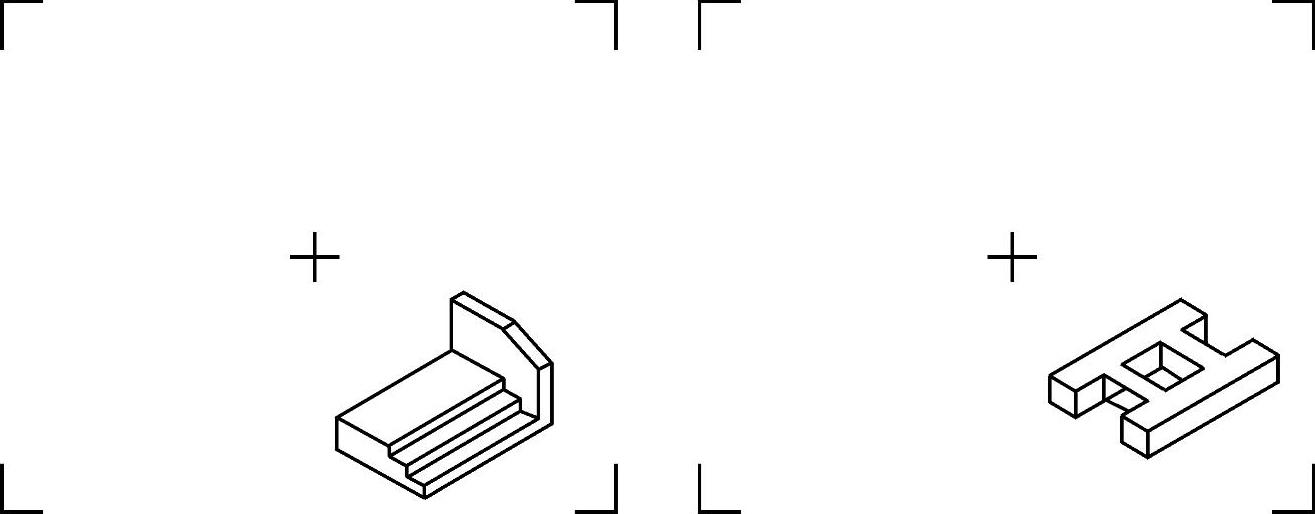

15.根据图27所示的立体图作三面投影图。
图 27
16.根据图28所示的立体图作三面投影图。
图 28

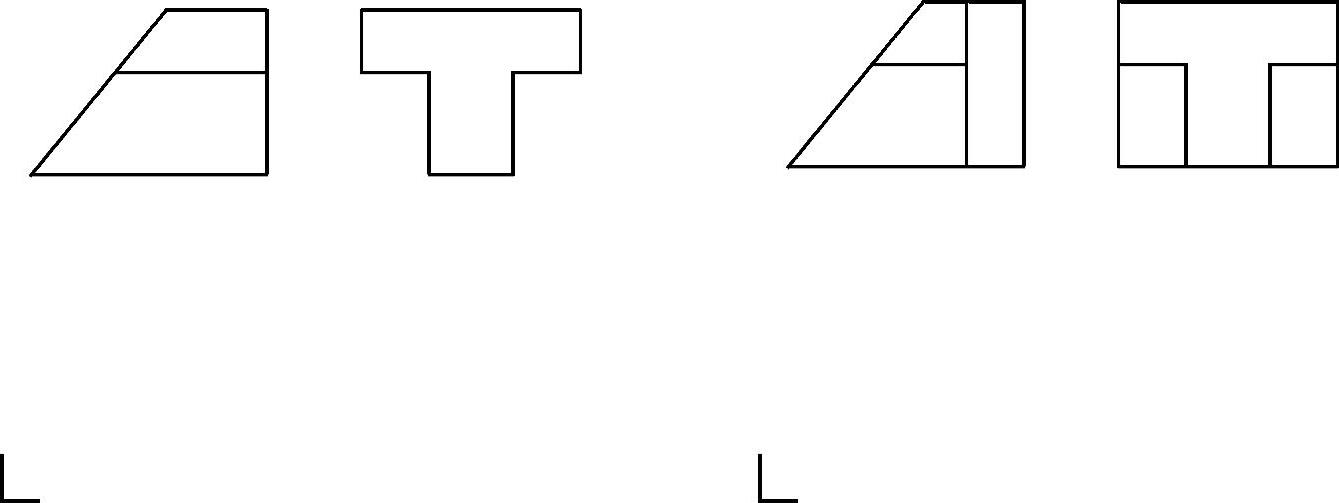

17.根据图29所示的立体图作三面投影图。
图 29
18.补全图30中所缺的图线。
19.补全图31中所缺的图线。
20.补全图32中所缺的图线。
图 30
图 31
图 32
21.补全图33中所缺的图线。

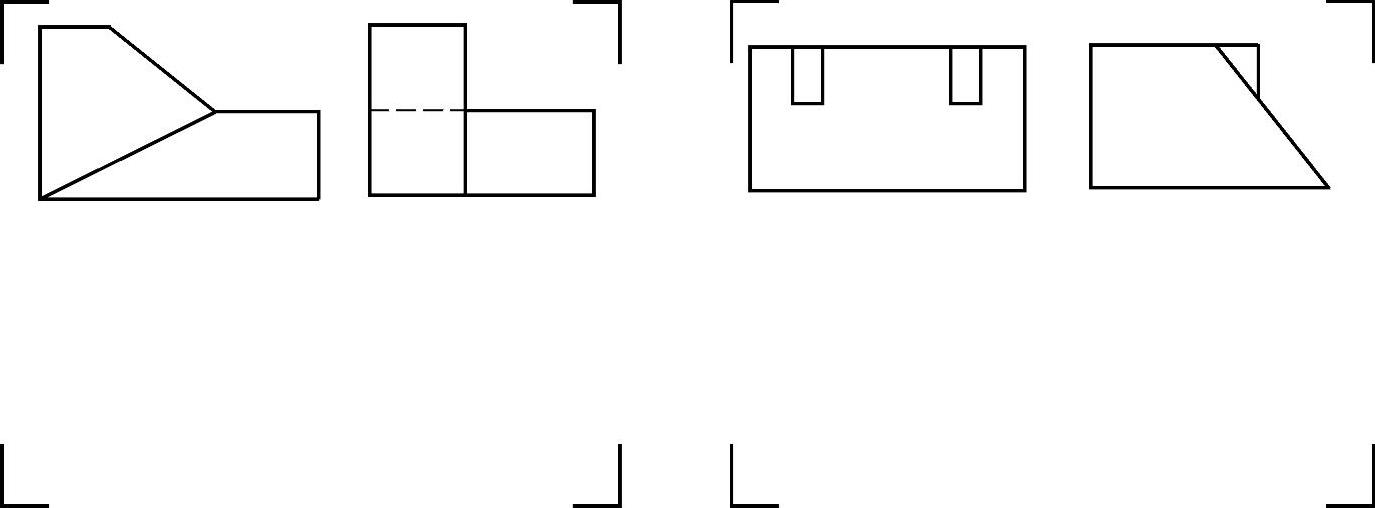

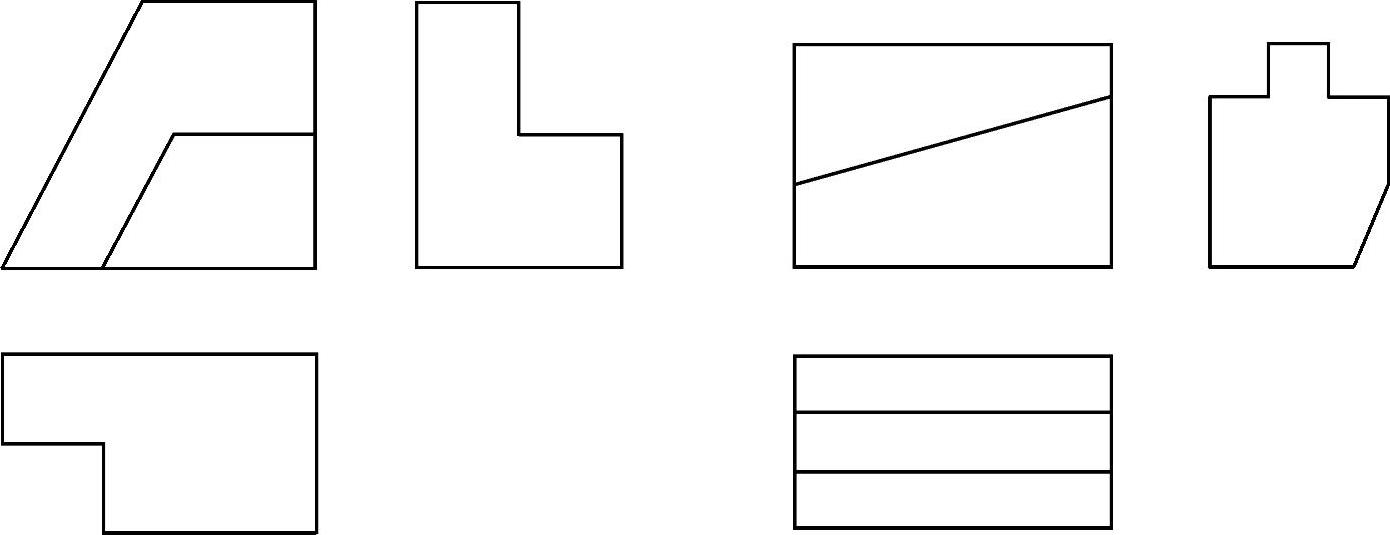

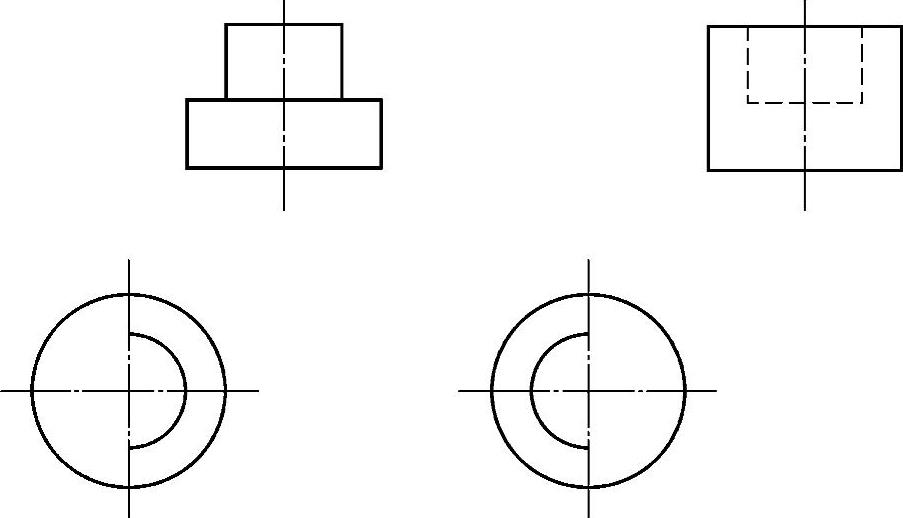

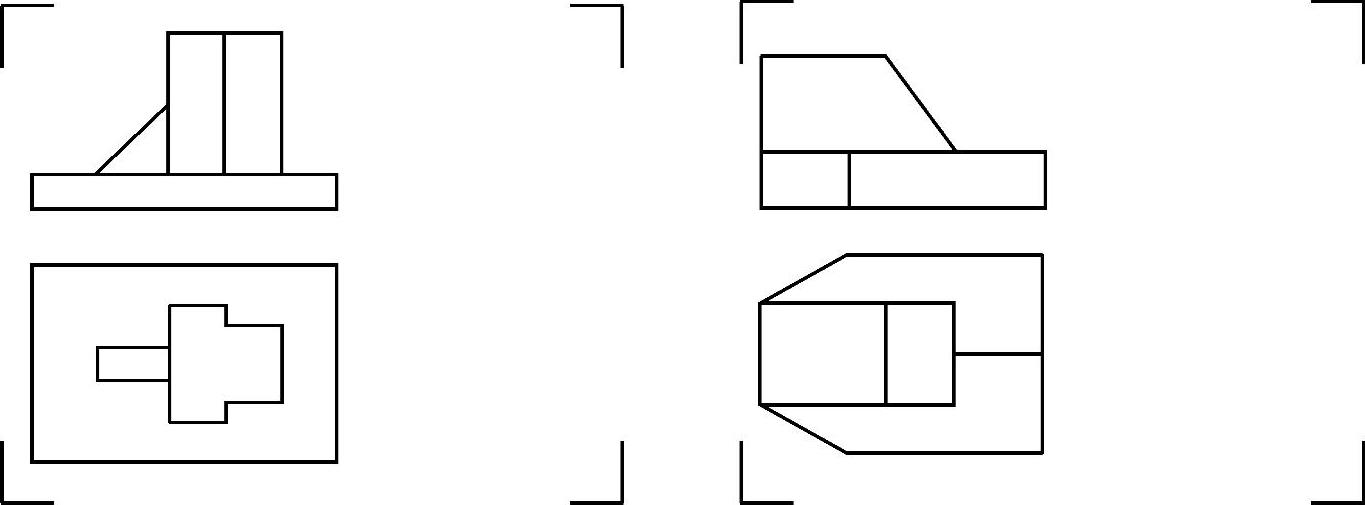

22.根据图34所示形体的两面投影补画第三面投影。
23.根据图35所示形体的两面投影补画第三面投影。
图 33
图 34
图 35

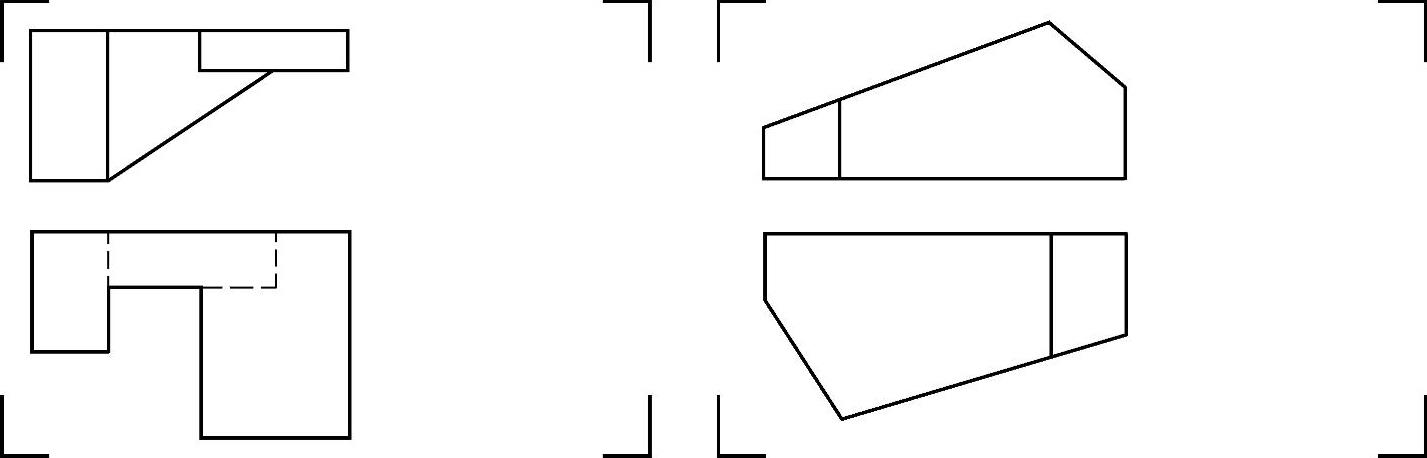

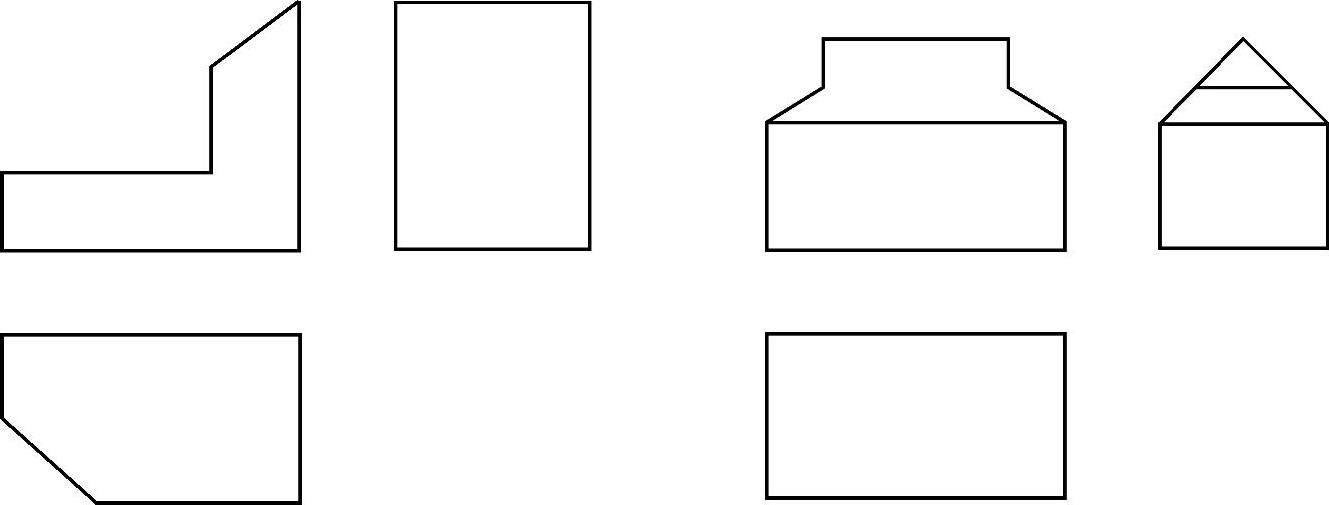

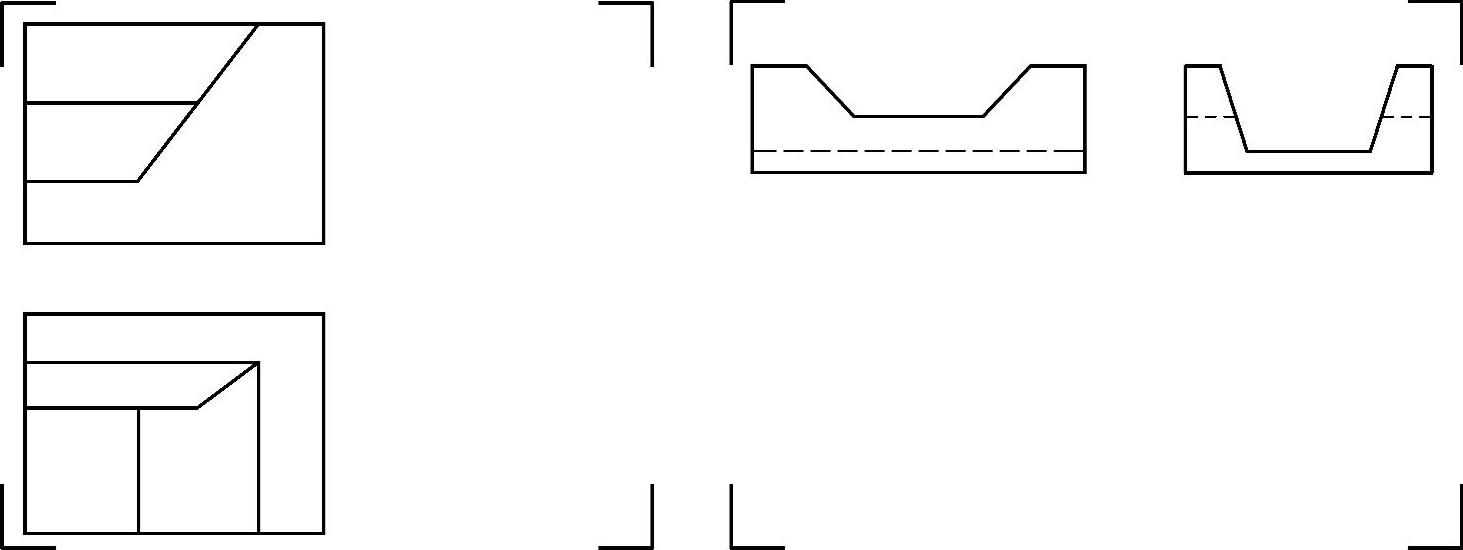

24.根据图36所示形体的两面投影补画第三面投影。
图 36
25.根据图37所示形体的两面投影补画第三面投影。
图 37
26.根据图38所示形体的两面投影补画第三面投影。
图 38

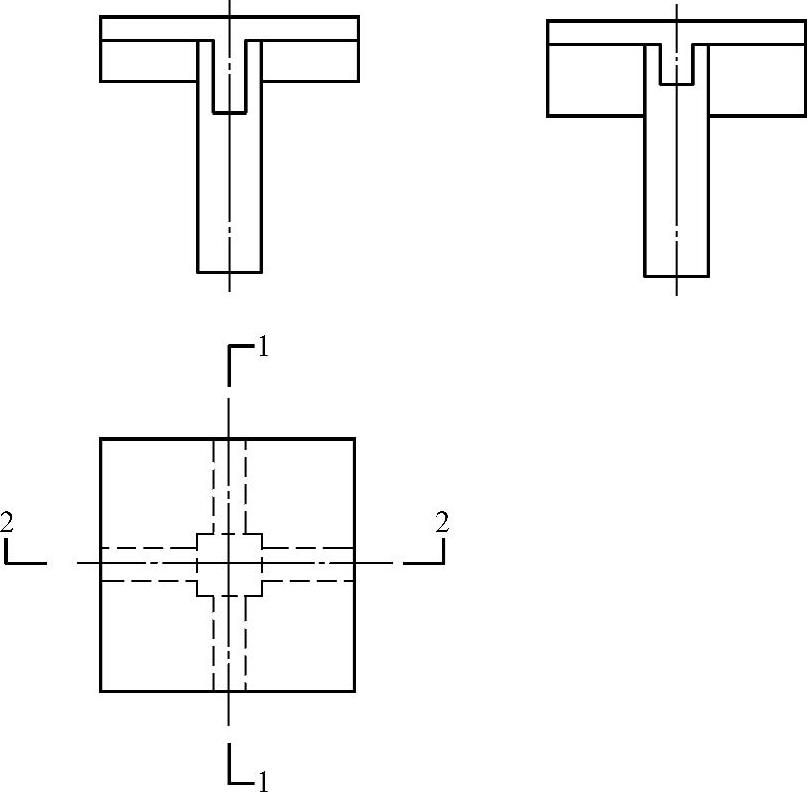

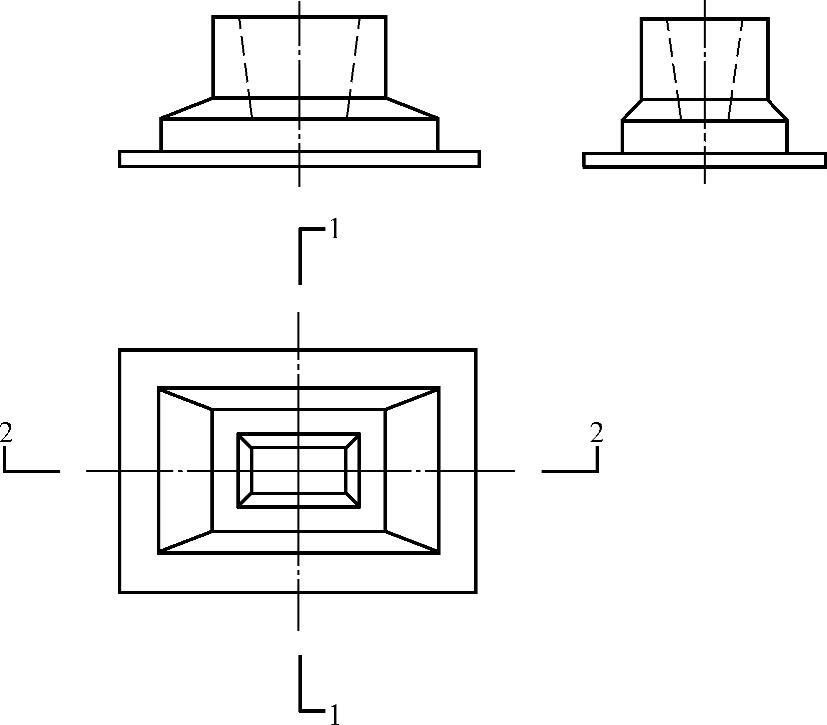

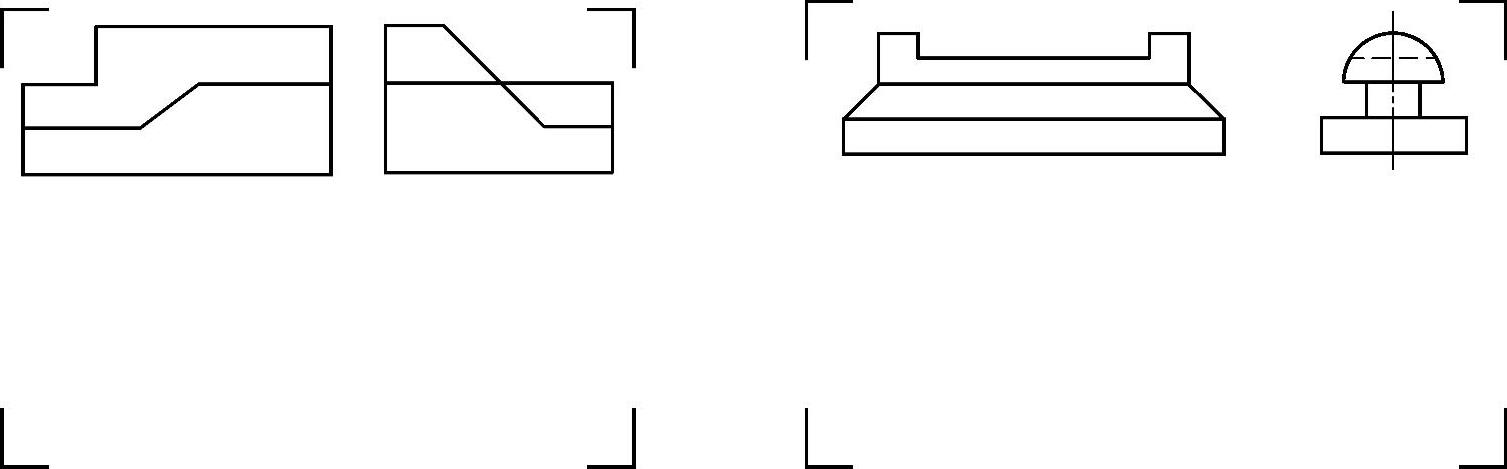

27.根据图39所示形体的正投影作指定位置的断面图。
图 39

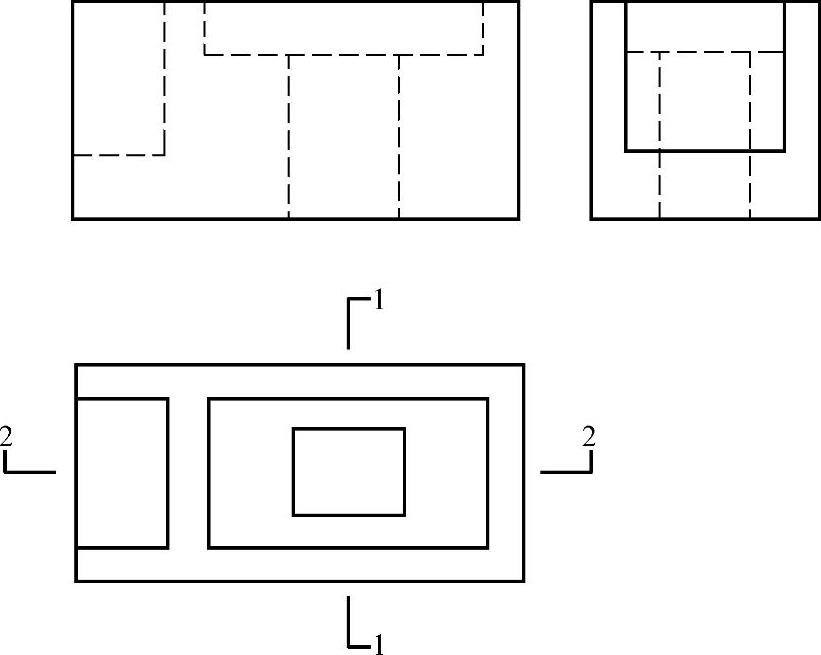

28.根据图40所示形体的正投影作指定位置的剖面图。
29.根据图41所示形体的正投影作指定位置的剖面图。

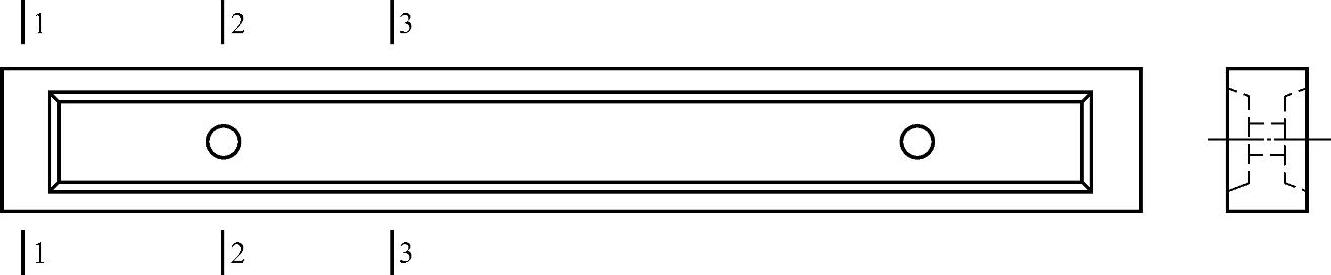

30.根据图42所示形体的正投影作指定位置的剖面图。
图 40
图 41
图 42
