一、移位寄存器74HC595
74HC595主要具有8位串行输入、串行／并行输出、三态输出锁存的功能，它包含1个8位串行移位寄存器和1个8位三态输出的D型存储寄存器。移位寄存器和存储寄存器有各自的时钟。
74HC595的引脚图如图5.23所示。
74HC595的引脚说明：
（1）数据端。
Q0～Q7：8位并行输出端。
Q7′：级联输出端。将它接下一个595的DS端。
DS：串行数据输入端。
（2）控制端。
图5.23 74HC595管脚图
：低电平时将移位寄存器的数据清零。
SHCP：移位寄存器输入时钟，上升沿时数据寄存器的数据移位。移位顺序Q0－＞Q1－＞Q2－＞Q3－＞……－＞Q7。下降沿移位寄存器数据不变。
STCP：存储寄存器输入时钟，上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。
：输出使能，低电位有效，高电平时禁止输出（高阻态）。

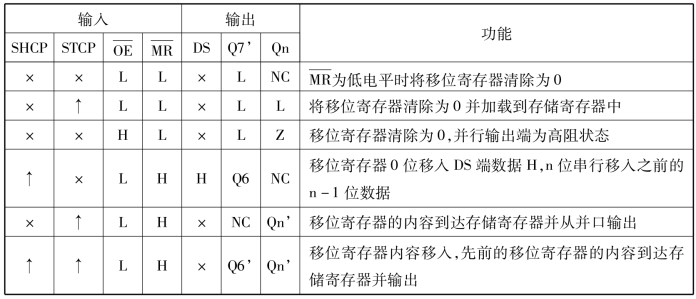

表5.7 真值表
74HC595具体使用的步骤：
（1）数据串行输入。
将要准备输入的位数据移入74HC595数据输入端上且
，在SHCP的上升沿，按顺序将DS上的数据移入74HC595移位寄存器中，先送低位，后送高位。
（2）并行输出数据。
在STCP的上升沿，将移位寄存器中的数据送入到存储寄存器。输出使能OE为低电平时，存储寄存器的数据输出到总线。
74HC595特点：(https://www.daowen.com)
（1）具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。
（2）74HC595使用专门的Q7’引脚实现多片级联。
（3）74HC595有使能
，高电平时使数据输出端呈高阻态。
（4）74HC595的复位
是针对移位寄存器的，若要复位存储寄存器还须在STCP上升沿时将移位寄存器内容加载到存储寄存器。
使用74HC595可以节约单片机的I／O口资源，并且有较强驱动能力，可以免掉三极管等放大电路，74HC595单片机系统中常用的芯片，常用在各种数码管以及点阵屏的驱动系统中。
二、运算放大器LM358
LM358是一个里面包括有两个高增益、独立的、内部频率补偿的双运算放大器，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，其封装有两种形式，即直插式和贴片式。LM358的直插式引脚图如图5.24所示。
LM358的主要特点：
（1）内部频率补偿。
（2）低输入偏流。
（3）低输入失调电压和失调电流。
（4）共模输入电压范围宽，包括引脚直接接地。
（5）差模输入电压范围宽，等于电源电压范围。
（6）直流电压增益高（约100dB）。
（7）单位增益频率带宽（约1MHz）。
（8）电源电压范围宽，单电源（3～30V）。
（9）双电源（±1.5～±15V）。
（10）低功耗电流，适用于电池供电，输出电压摆幅大［0至（VCC－1.5）V］。
LM358是一个双运放，其应用范围包括传感放大器、直流增益模块和其他所有可用单双电源供电使用运放的地方。

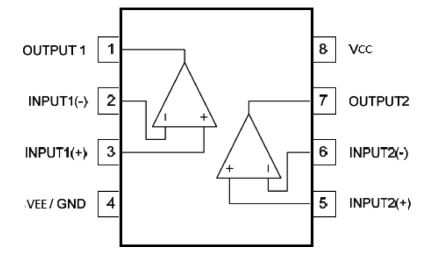

LM358引脚图如图5.24所示。
图5.24 LM358引脚图
