习题
1．利用逻辑代数的基本定理和基本公式对下列逻辑函数化简。

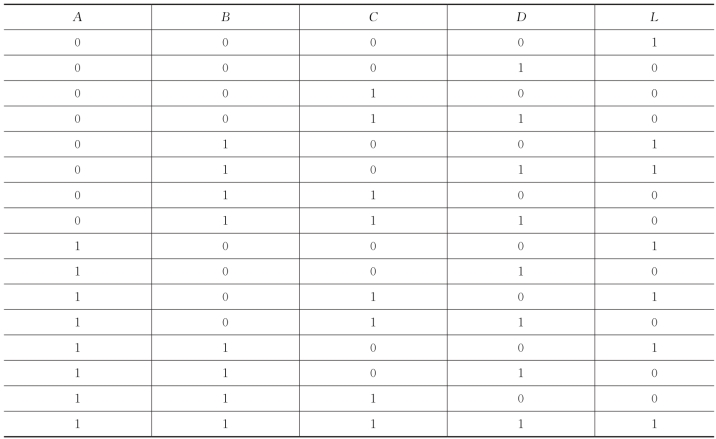

2．已知某逻辑函数的真值表如表2．31所示，用卡诺图化简该函数。
表2．31 真值表

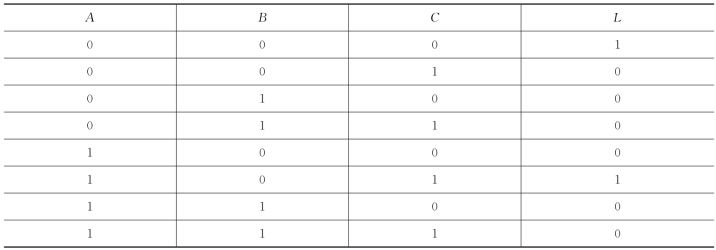

3．L（ACBD）的真值表如表2．32所示，试求其化简后的表达式。
表2．32 真值表

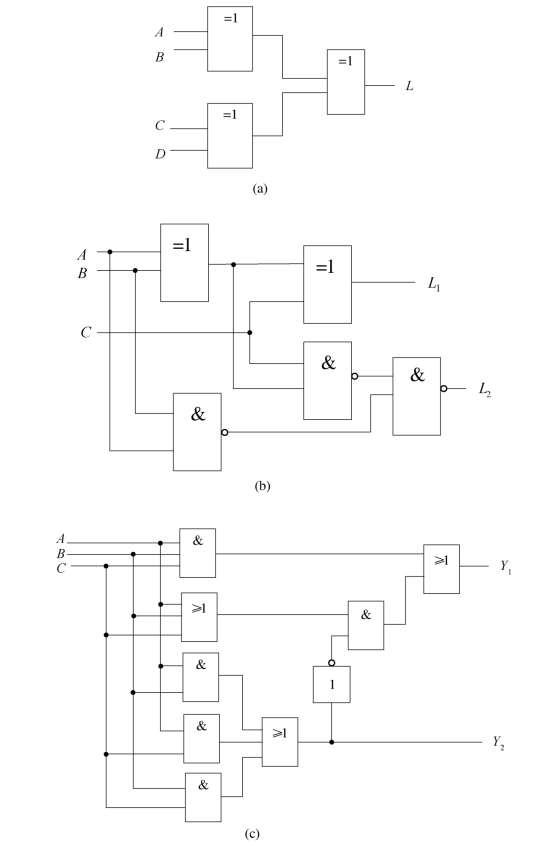

4．试分析图2．59中的组合逻辑电路图，写出逻辑函数表达式，列出真值表，说明电路完成的逻辑功能。
图2．59 组合逻辑电路
5．填空题：
（1）数字电路分为________逻辑电路和________逻辑电路两大逻辑电路。
（2）组合逻辑电路当前的输出取决于当前时刻的________，与________无关。
6．选择题：
（1）在下列逻辑电路中，不是组合逻辑电路的有________。
A．译码器 B．编码器 C．全加器 D．寄存器
（2）触发器的时钟目的是________。
A．复位 B．置位
C．总是使得输出改变状态 D．使得输出呈现的状态取决于控制输入
（3）对于边沿触发器的D 触发器________。
A．触发器状态的改变只发生在时钟脉冲的触发边沿
B．触发器要进入的D 输入状态
C．输出跟随每一个时钟输入
D．上述所有答案
（4）区分JK 触发器和RS触发器特征的是________。
A．自动翻转情况 B．预置位输入 C．时钟类型 D．清零输入
（5）JK 触发器处于自动翻转情况的条件是________。
A．J＝1,K＝0 B．J＝1,K＝1 C．J＝0,K＝0 D．J＝0,K＝1
（6）有一个T 触发器，在不考虑控制输入下，欲使其输出为翻转现象，则T 的输入为________。
A．T＝0 B．T＝1 C．都可以 D．都不是
7．简答题：
（1）常用逻辑函数的表示方法有哪些？ 各自的优缺点有哪些？
（2）组合逻辑电路和时序逻辑电路在逻辑功能及电路方面有何区别？

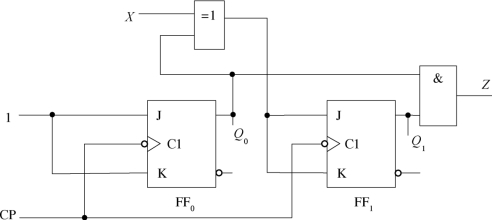

8．根据下面的时序逻辑电路图（图2．60），试分析其逻辑功能。
图2．60 时序逻辑电路
