2.3.5  草图剪裁

2.3.5 草图剪裁

草图剪裁是常用的草图编辑命令。执行草图剪裁命令时，系统弹出的“剪裁”属性管理器如图2-56所示，根据剪裁草图实体的不同，可以选择不同的剪裁模式，下面将介绍不同类型的草图剪裁模式。

●强劲剪裁：通过将光标拖过每个草图实体来剪裁草图实体。

●边角：剪裁两个草图实体，直到它们在虚拟边角处相交。

●在内剪除：选择两个边界实体，然后选择要裁剪的实体，剪裁位于两个边界实体外的草图实体。

●在外剪除：剪裁位于两个边界实体内的草图实体。

●剪裁到最近端：将一草图实体裁减到最近端交叉实体。

以如图2-57所示为例说明剪裁实体的过程，图2-57a为剪裁前的图形，图2-57b为剪裁后的图形，其操作步骤如下。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“剪裁”命令，或者单击“草图”工具栏中的（剪裁实体）按钮，此时光标变为形状，并在左侧特征管理器弹出“剪裁”属性管理器。

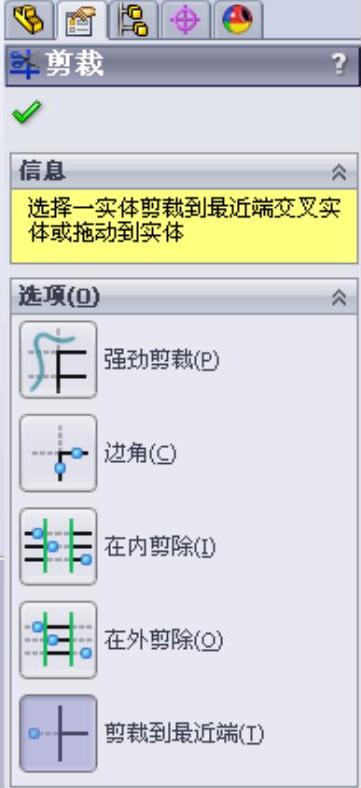

图2-56 “剪裁“属性管理器

（2）在“剪裁”属性管理器中选择“剪裁到最近端”选项。

（3）依次单击如图2-57a所示的A处和B处，剪裁图中的直线。

（4）单击“剪裁”属性管理器中的（确定）按钮，完成草图实体的剪裁，剪裁后的图形如图2-57b所示。

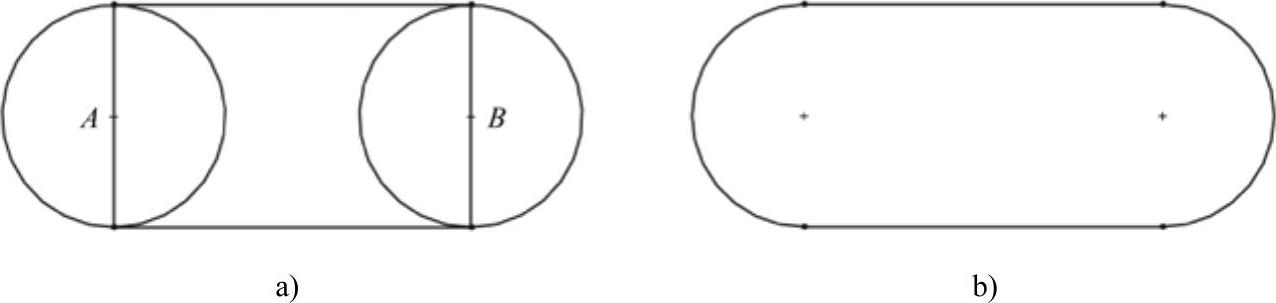

图2-57 剪裁实体的过程

a)剪裁前的图形 b)剪裁后的图形
