2.3.9  线性草图阵列

线性草图阵列是将草图实体沿一个或者两个轴复制生成多个排列图形。执行该命令时，系统弹出的“线性阵列”属性管理器如图2-63所示。

以图2-64所示为例说明线性草图阵列的过程，图2-64a为阵列前的图形，图2-64b为阵列后的图形，其操作步骤如下。

（1）如图2-64a所示，在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“线性阵列”命令，或者单击“草图”工具栏中的（线性草图阵列）按钮。

（2）此时系统弹出“线性阵列”属性管理器，单击“要阵列的实体”列表框，然后在图形区中选取如图2-64a所示的直径为10mm的圆弧，其他设置如图2-63所示。

（3）单击“线性阵列”属性管理器中的（确定）按钮，阵列后的图形如图2-64b所示。

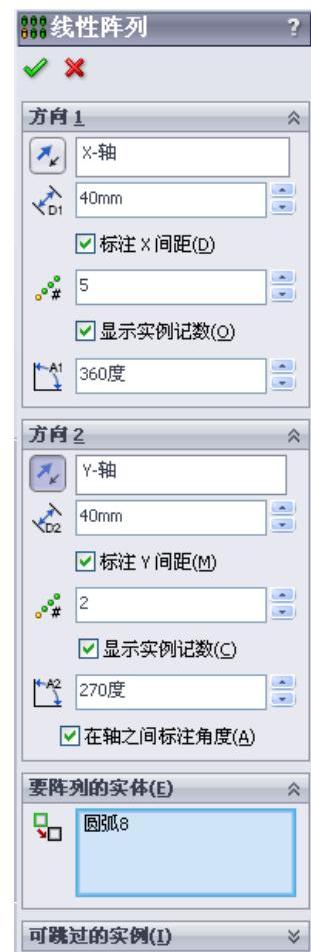

图2-63 “线性阵列”属性管理器

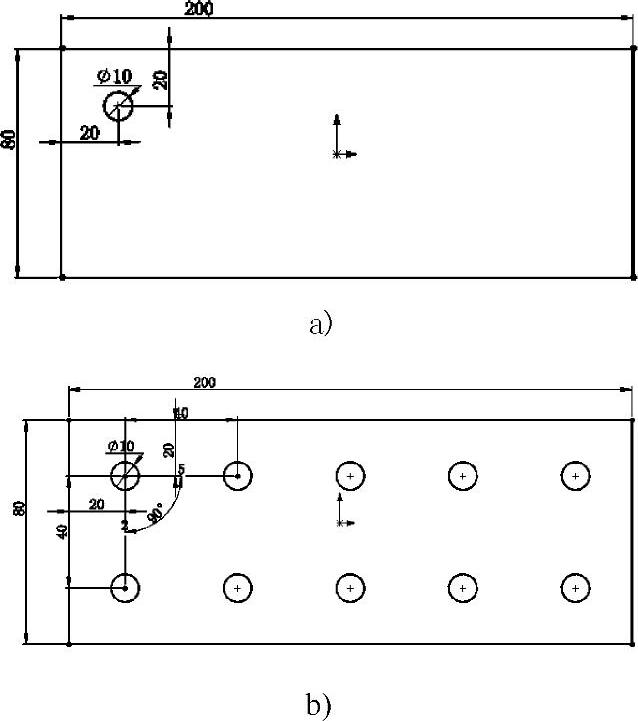

图2-64 线性草图阵列的过程

a)阵列前的图形 b)阵列后的图形
