2.3.7  分割草图

分割草图是将一连续的草图实体分割为两个草图实体，以方便进行其他操作。反之，也可以删除一个分割点，将两个草图实体合并成一个单一草图实体。

以如图2-59所示为例说明分割实体的过程，图2-59a为分割前的图形，图2-59b为分割后的图形，其操作步骤如下。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“分割实体”命令，或者单击“草图”工具栏中的（分割实体）按钮，进入分割实体状态。

（2）单击如图2-59a所示的圆弧的合适位置，添加一个分割点。

（3）按〈Esc〉键，退出分割实体状态，分割后的图形如图2-59b所示。

在草图编辑状态下，如果欲将两个草图实体合并为一个草图实体，单击选中分割点，然后按〈Delete〉键即可。

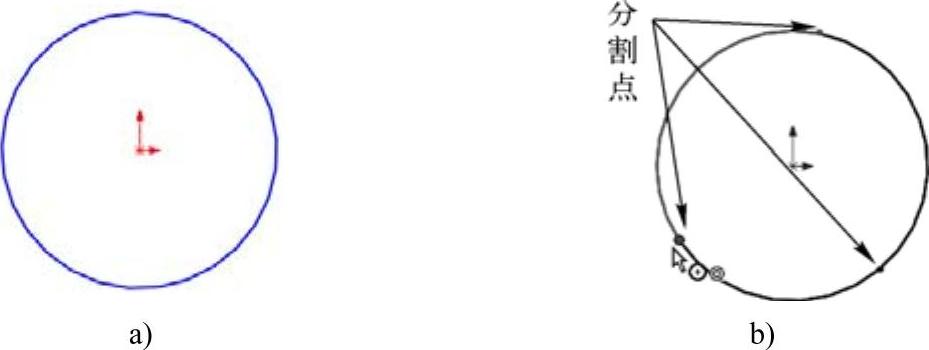

图2-59 分割实体的过程

a)分割前的图形 b)分割后的图形
