2.3.8 镜像草图
在绘制草图时，经常要绘制对称的图形，这时可以使用镜像实体命令来实现，“镜像”属性管理器如图2-60所示。
在SolidWorks 2012中，镜像点不再仅限于构造线，它可以是任意类型的直线。SolidWorks提供了两种镜像方式，一种是镜像现有草图实体，另一种是在绘制草图时动态镜像草图实体。下面将分别介绍。
1.镜像现有草图实体
以如图2-61所示为例说明镜像草图的过程，图2-61a为镜像前的图形，图2-61b为镜像后的图形，其操作步骤如下。
（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“镜像”命令，或者单击“草图”工具栏中的
（镜像实体）按钮，此时系统弹出“镜像”属性管理器。

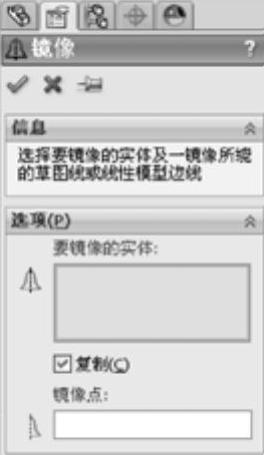

图2-60 “镜像”属性 管理器
（2）单击属性管理器中的“要镜像的实体”列表框，使其变为粉红色，然后在图形区中框选如图2-61a所示的直线左侧图形。
（3）单击属性管理器中的“镜像点”列表框，使其变为粉红色，然后在图形区中选取如图2-61a所示的直线。
（4）单击“镜像”属性管理器中的
（确定）按钮，草图实体镜像完毕，镜像后的图形如图2-61b所示。

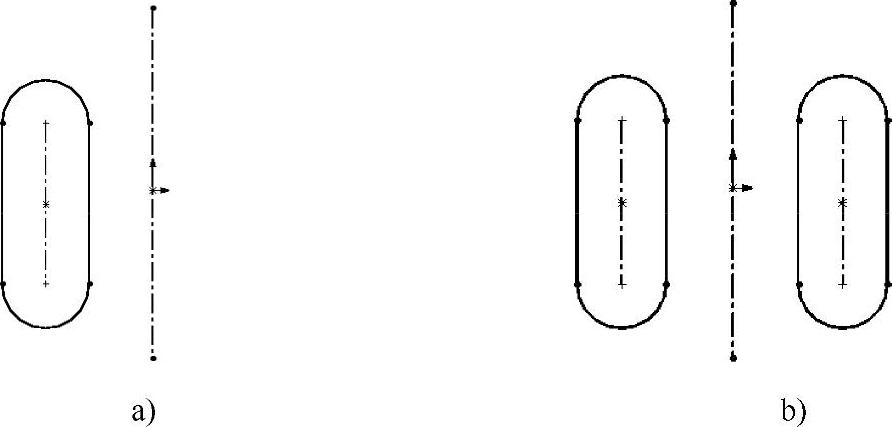

图2-61 镜像草图的过程
a)镜像前的图形 b)镜像后的图形
2.动态镜像草图实体
以如图2-62所示为例说明动态镜像草图实体的过程，操作步骤如下。
（1）在草图绘制状态下，先在图形区中绘制一条中心线，并选取它。
（2）选择菜单栏中的“工具”→“草图工具”→“动态镜像”命令，或者单击“草图”工具栏中的
（动态镜像实体）按钮，利用鼠标左键单击中心线，此时对称符号出现在中心线的两端。
（3）单击“草图”工具栏中的
（直线）按钮，在中心线的一侧绘制草图，此时另一侧会动态地镜像出绘制的草图。
（4）草图绘制完毕后，再次单击“草图”工具栏中的
（直线）按钮，即可结束该命令的使用。

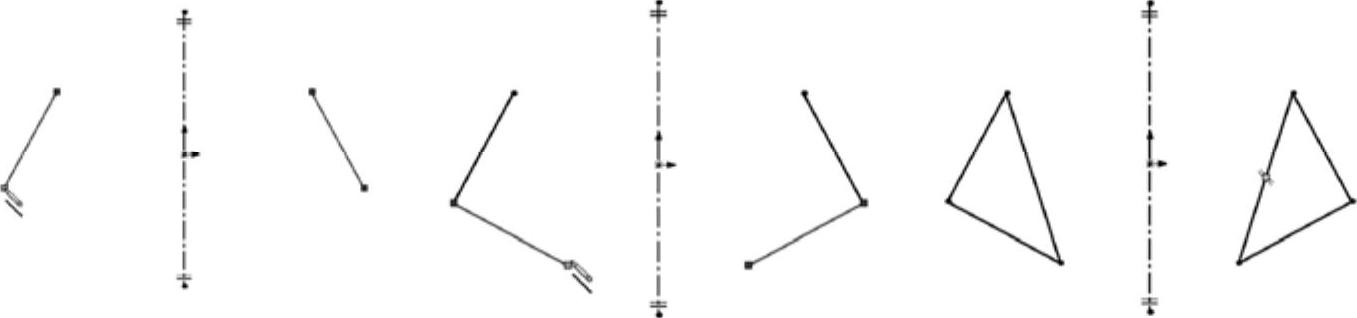

图2-62 动态镜像草图实体的过程
技巧荟萃
镜像实体在三维草图中不可使用。
