2.3.6  草图延伸

草图延伸是常用的草图编辑工具。利用该工具可以将草图实体延伸至另一个草图实体。

以图2-58所示为例说明草图延伸的过程，图2-58a为延伸前的图形，图2-58b为延伸后的图形。操作步骤如下。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“延伸”命令，或者单击“草图”工具栏中的（延伸实体）按钮，此时光标变为形状，进入草图延伸状态。

（2）单击如图2-58a所示的直线。

（3）按〈Esc〉键，退出延伸实体状态，延伸后的图形如图2-58b所示。

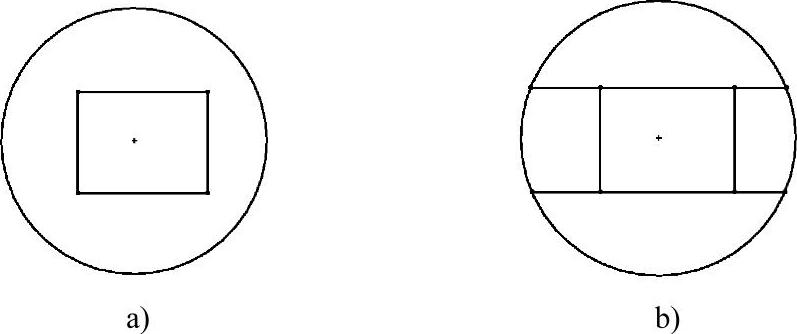

图2-58 草图延伸的过程

a)延伸前的图形 b)延伸后的图形

在延伸草图实体时，如果两个方向都可以延伸，实际只需要单一方向延伸时，单击延伸方向一侧的实体部分即可实现。在执行该命令过程中，实体延伸的结果在预览时会以红色显示。
