“垂直”约束是指为对象（两条直线）添加一种约束，使两条直线成垂直关系，两直线夹角为90°。

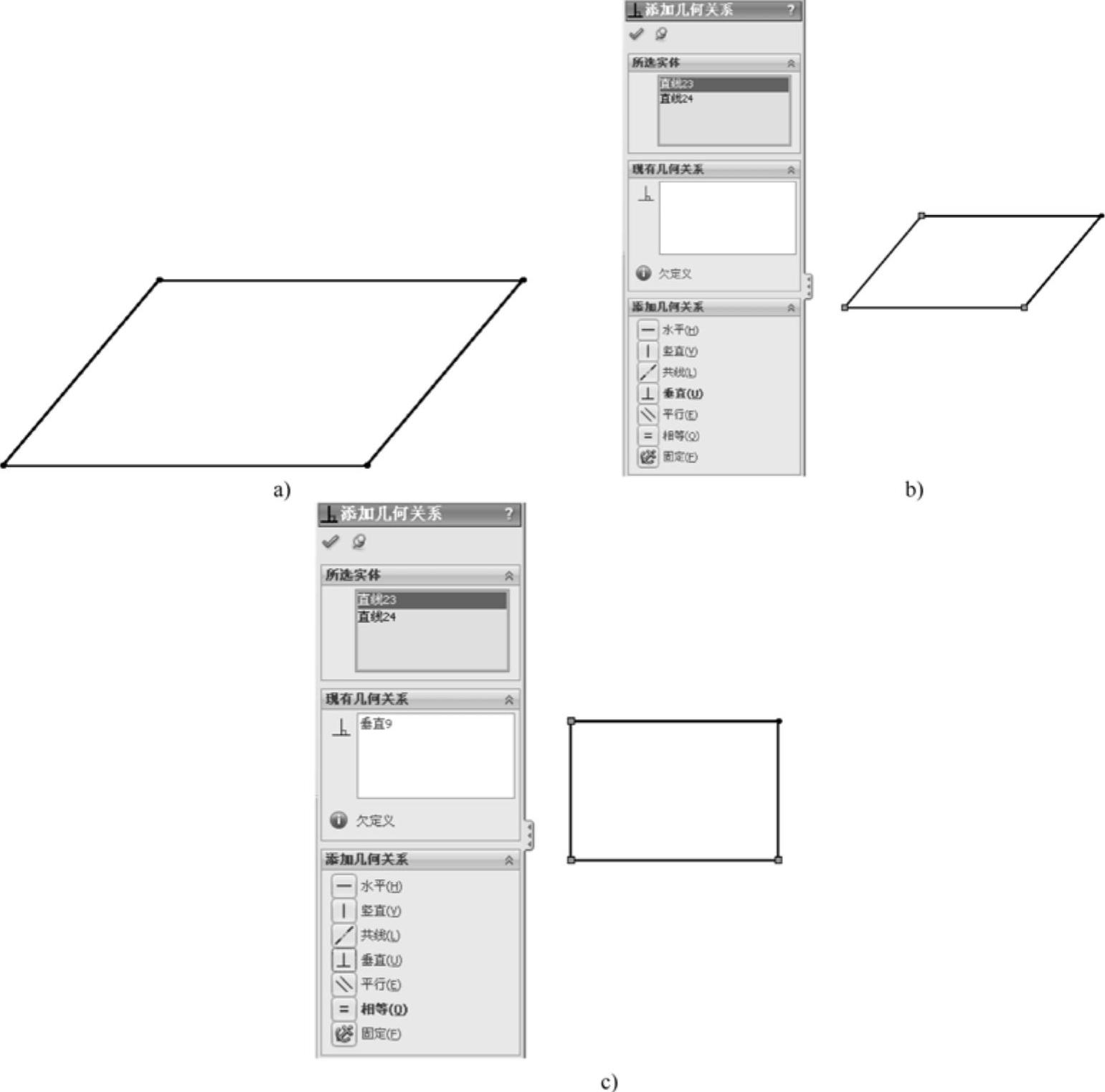

在草绘平面中绘制几何图形，如图2-89a所示，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中选择相交直线，如图2-89b所示，在“添加几何关系”选项组中选择“垂直（U）”，两直线垂直，“现有几何关系”选项组中显示“垂直”，如图2-89c所示。
图2-89 垂直约束
a)几何图形 b)添加几何关系 c)添加几何关系结果
（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中选择相交直线，如图2-89b所示，在“添加几何关系”选项组中选择“垂直（U）”，两直线垂直，“现有几何关系”选项组中显示“垂直”，如图2-89c所示。
