3.2.3 螺旋线和涡状线
螺旋线和涡状线通常在零件中生成，这种曲线可以被当成一个路径或者引导曲线使用在扫描的特征上，或作为放样特征的引导曲线，通常用来生成螺纹、弹簧和发条等零件。下面将分别介绍绘制这两种曲线的操作步骤。
（1）创建螺旋线。
1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。
2）单击“草图”工具栏中的
（圆）按钮，在步骤1）中设置的基准面上绘制一个圆，然后单击“草图”工具栏中的
（智能尺寸）按钮，标注绘制圆的尺寸，如图3-18所示。
3）选择菜单栏中的“插入”→“曲线”→“螺旋线/涡状线”命令，或者单击“曲线”工具栏中的
（螺旋线/涡状线）按钮，系统弹出“螺旋线/涡状线”属性管理器。
4）在“定义方式”选项组中，选择“螺距和圈数”选项；点选“恒定螺距”单选钮；在“螺距”文本框中输入“15.00”；在“圈数”文本框中输入“6”；在“起始角度”文本框中输入“135.00”，其他设置如图3-19所示。

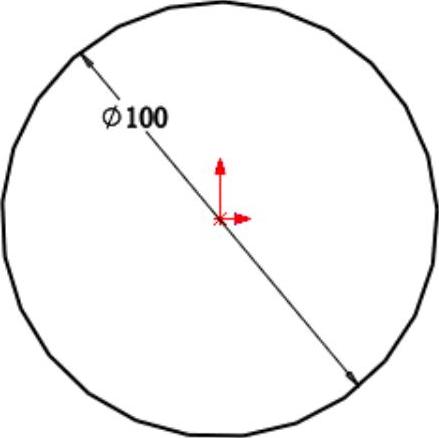

图3-18 标注尺寸1

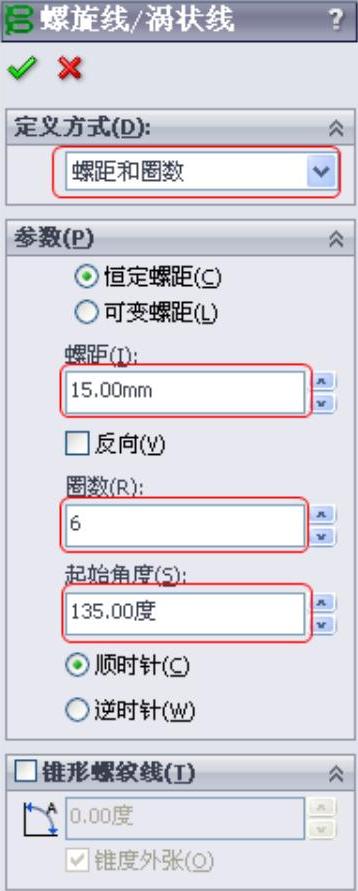

图3-19 “螺旋线/涡状线”属性管理器1
5）单击
（确定）按钮，生成所需要的螺旋线。
6）单击右键在弹出的快捷菜单中选择
（旋转视图）命令，将视图以合适的方向显示。生成的螺旋线及其FeatureManager设计树如图3-20所示。

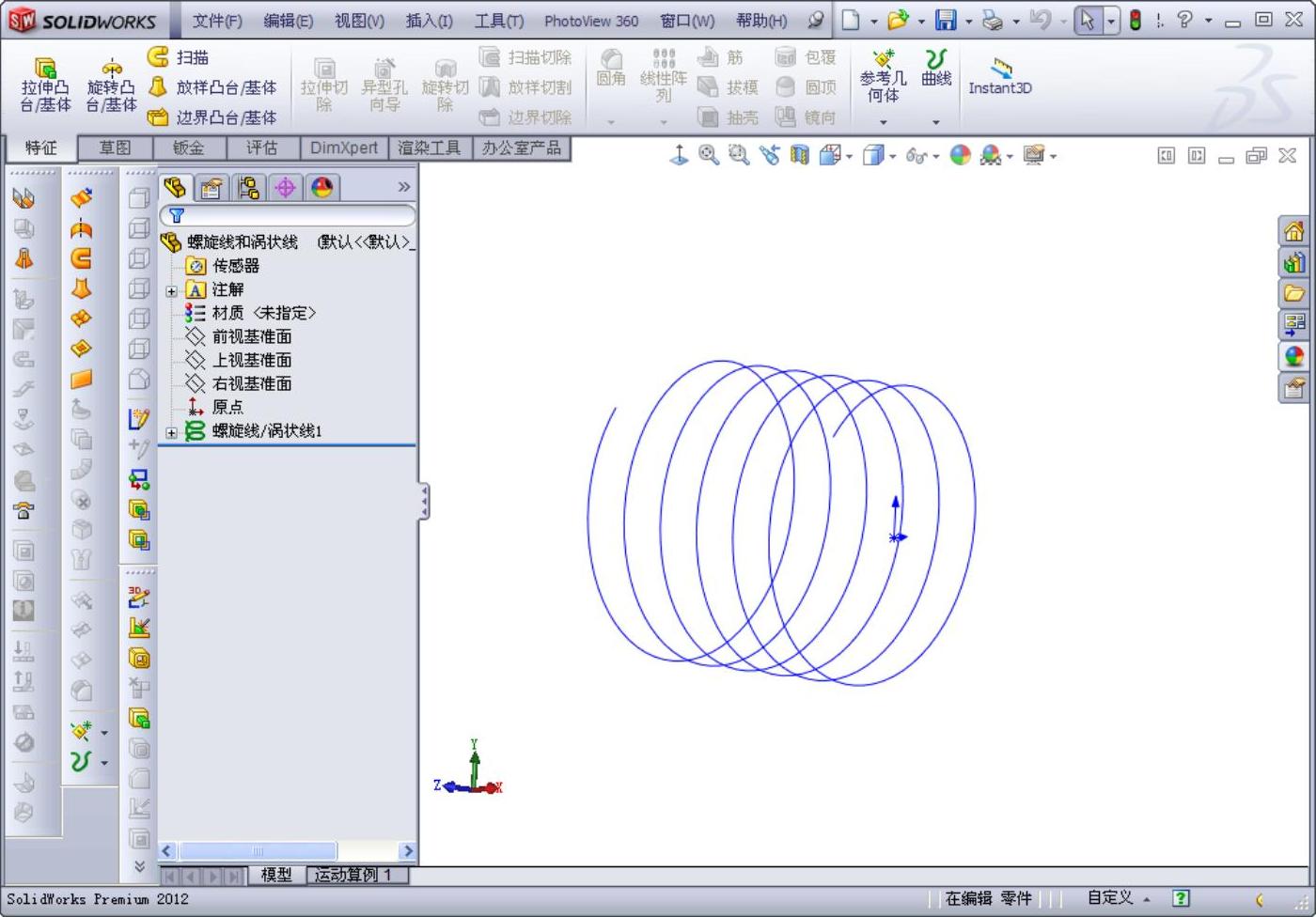

图3-20 生成的螺旋线及其FeatureManager设计树
使用该命令还可以生成锥形螺纹线，如果要绘制锥形螺纹线，则在如图3-19所示的“螺旋线/涡状线”属性管理器中勾选“锥形螺纹线”复选框。
图3-21所示为取消对“锥度外张”复选框的勾选设置后生成的内张锥形螺纹线。如图3-22所示为勾选“锥度外张”复选框的设置后生成的外张锥形螺纹线。

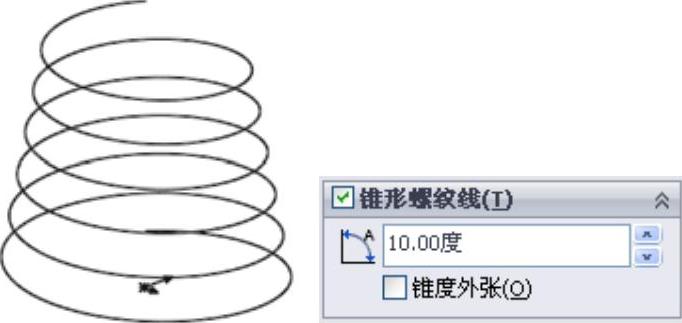

图3-21 内张锥形螺纹线

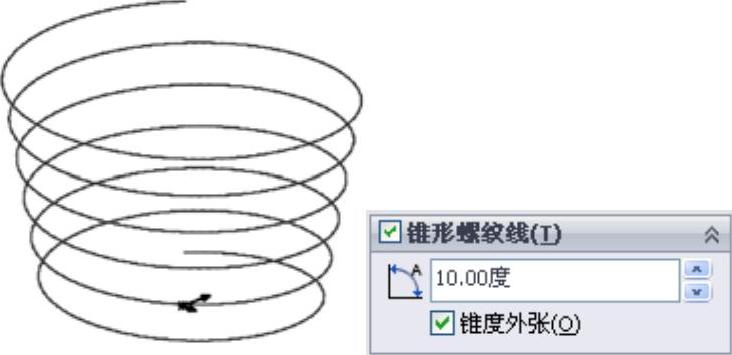

图3-22 外张锥形螺纹线
在创建螺纹线时，有螺距和圈数、高度和圈数、高度和螺距等几种定义方式，这些定义方式可以在“螺旋线/涡状线”属性管理器的“定义方式”选项中进行选择。下面简单介绍这几种方式的意义。
●螺距和圈数：创建由螺距和圈数所定义的螺旋线，选择该选项时，参数相应发生改变。
●高度和圈数：创建由高度和圈数所定义的螺旋线，选择该选项时，参数相应发生改变。
●高度和螺距：创建由高度和螺距所定义的螺旋线，选择该选项时，参数相应发生改变。
（2）创建涡状线。
1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。
2）单击“草图”工具栏中的
（圆）按钮，在步骤1）中设置的基准面上绘制一个圆，然后单击“草图”工具栏中的
（智能尺寸）按钮，标注绘制圆的尺寸，如图3-23所示。
3）选择菜单栏中的“插入”→“曲线”→“螺旋线/涡状线”命令，或者单击“曲线”工具栏中的
（螺旋线/涡状线）按钮，系统弹出“螺旋线/涡状线”属性管理器。
4）在“定义方式”选项组中，选择“涡状线”选项；在“螺距”文本框中输入“15.00”；在“圈数”文本框中输入“6”；在“起始角度”文本框中输入“135.00”，其他设置如图3-24所示。
图3-23 标注尺寸2

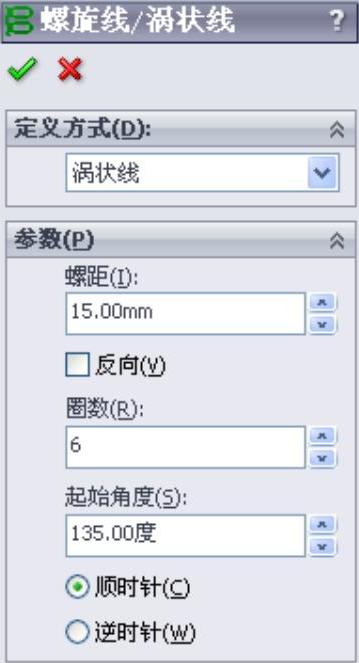

图3-24 “螺旋线/涡状线”属性管理器2
5）单击
（确定）按钮，生成的涡状线及其FeatureManager设计树如图3-25所示。

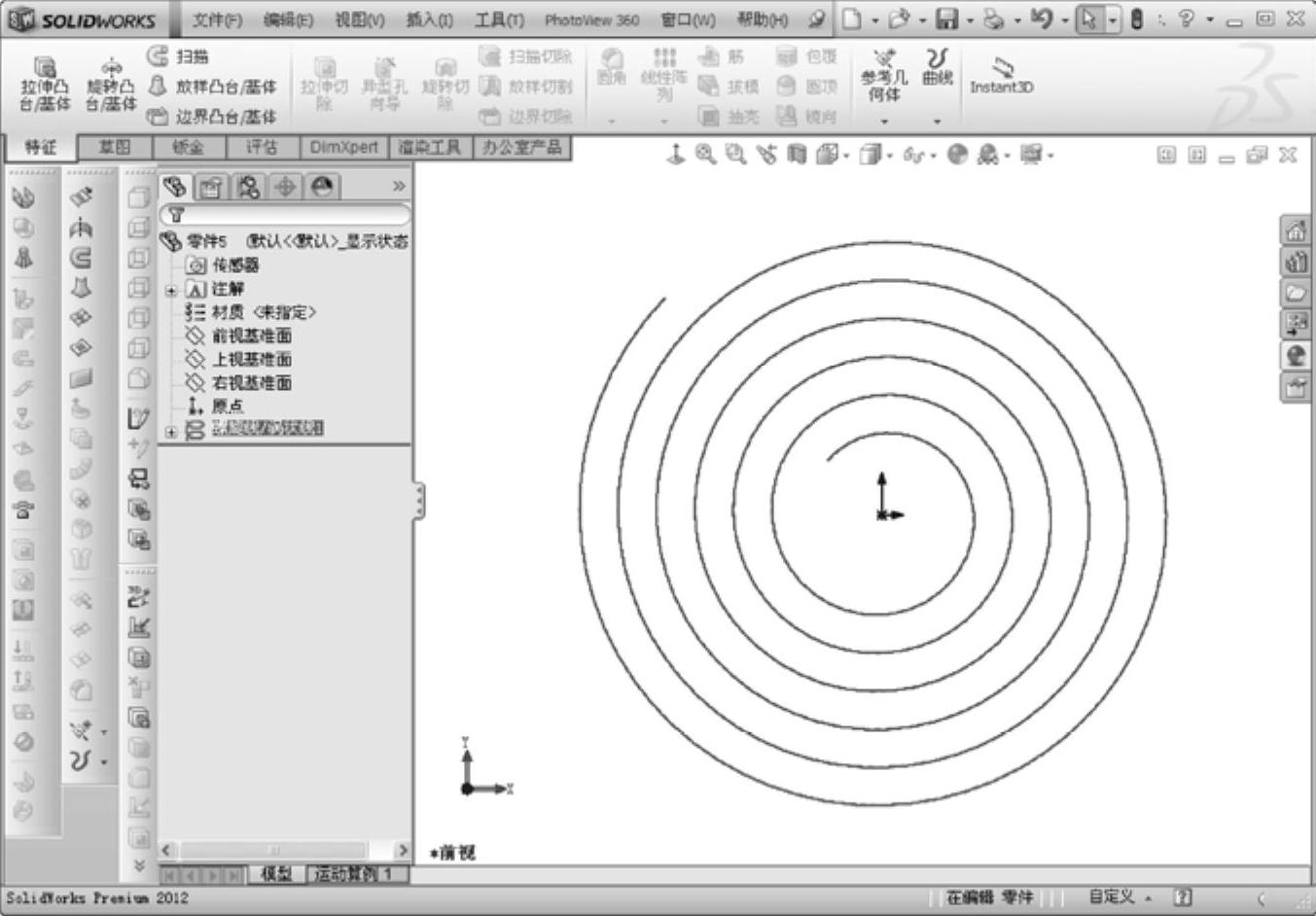

图3-25 生成的涡状线及其FeatureManager设计树

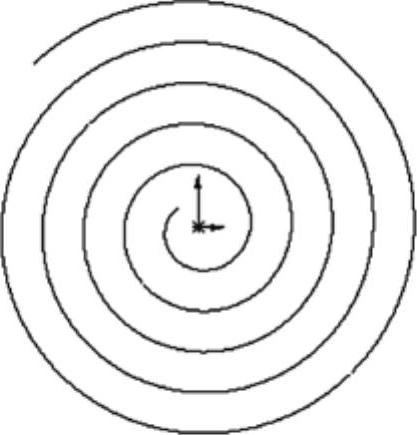

SolidWorks既可以生成顺时针涡状线，也可以生成逆时针涡状线。在执行命令时，系统默认的生成方式为顺时针方式，顺时针涡状线如图3-26所示。在如图3-24所示“螺旋线/涡状线”属性管理器中点选“逆时针”单选钮，就可以生成逆时针方向的涡状线，如图3-27所示。

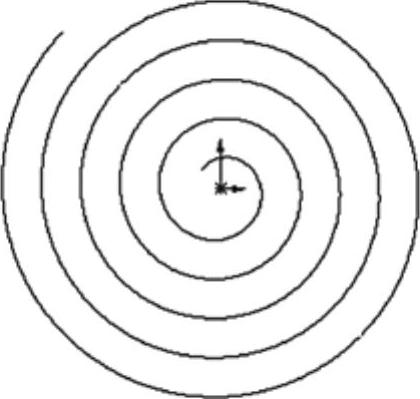

图3-26 顺时针涡状线
图3-27 逆时针涡状线
