5.2.2 旋转薄壁凸台/基体
薄壁或曲面旋转特征的草图只能包含一个开环或闭环的非相交轮廓。轮廓不能与中心线交叉。如果草图包含一条以上的中心线，则选择一条中心线用作旋转轴即可。
下面介绍创建旋转的薄壁基体/凸台特征的操作步骤。
（1）单击“特征”工具栏中的
（旋转凸台/基体）按钮，或选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令。
（2）弹出“旋转”属性管理器，选择图5-32所示的旋转草图及基准轴，由于草图是开环，属性管理器自动勾选“薄壁特征”复选框，设置薄壁厚度为1mm，同时在右侧的图形区中显示生成的旋转特征，如图5-33所示。

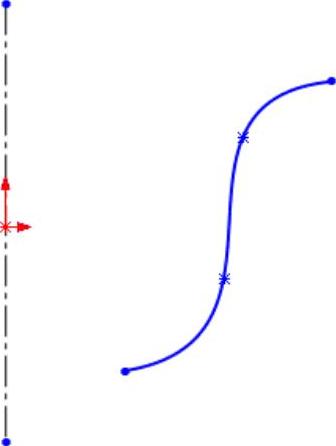

图5-32 旋转草图

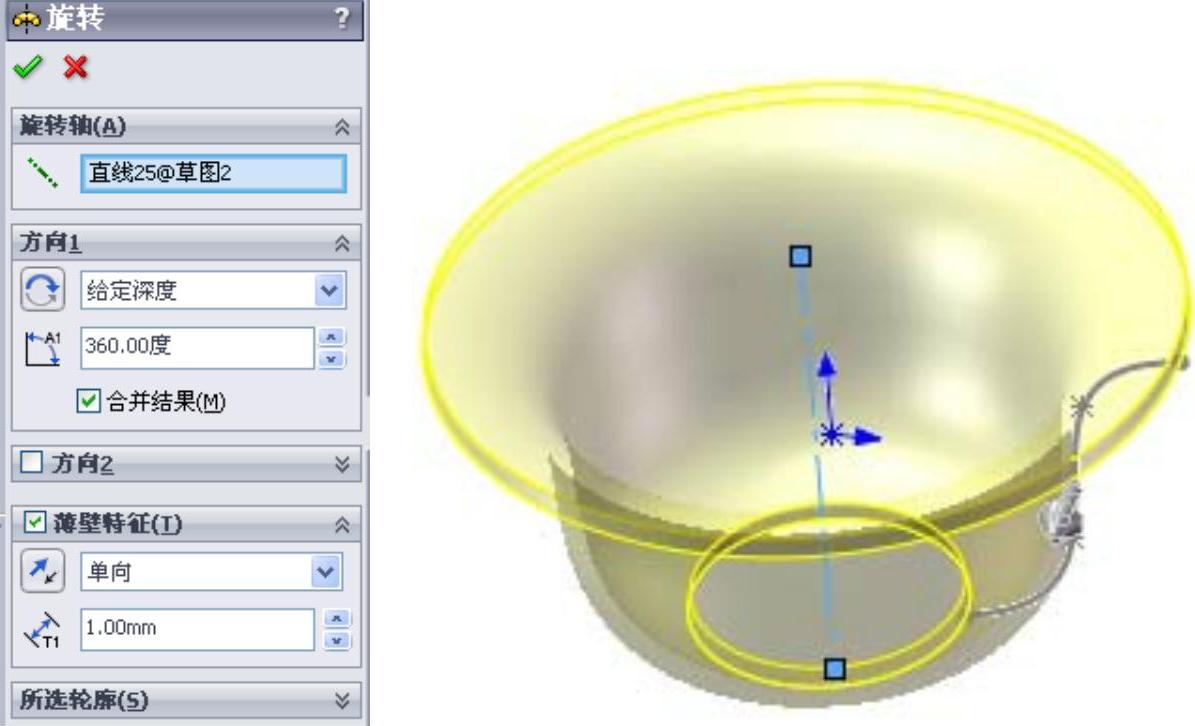

图5-33 “旋转”属性管理器
（3）在
（角度）文本框中输入旋转角度。
（4）在
（反向）按钮后“类型”下拉列表框中选择旋转类型。
●单向：草图向一个方向旋转指定的角度。在“方向1”选项组下，选择“给定深度”类型，在
（角度）文本框中输入所需角度，如果想要向相反的方向旋转特征，则单击
（反向）按钮，如图5-34a所示，角度为100°。
●两侧对称：草图以所在平面为中面分别向两个方向旋转相同的角度，在“方向1”选项组下，选择“两侧对称”类型，在
（角度）文本框中输入所需角度，如图5-34b所示，角度为100°。
●双向：草图以所在平面为中面分别向两个方向旋转指定的角度，分别在“方向1”、“方向2”选项组中
（角度）文本框中设置对应角度这两个角度可以分别指定，角度均为100°，如图5-34c所示。
（5）如果草图是闭环草图，准备生成薄壁旋转，则勾选“薄壁特征”复选框，然后在“薄壁特征”选项组的下拉列表框中选择拉伸薄壁类型。这里的类型与在旋转类型中的含义完全不同，这里的方向是指薄壁截面上的方向。
●单向：使用指定的壁厚向一个方向拉伸草图，默认情况下，壁厚加在草图轮廓的外测。
●两侧对称：在草图的两侧各以指定壁厚的1/2向两个方向拉伸草图。
●双向：在草图的两侧各使用不同的壁厚向两个方向拉伸草图。

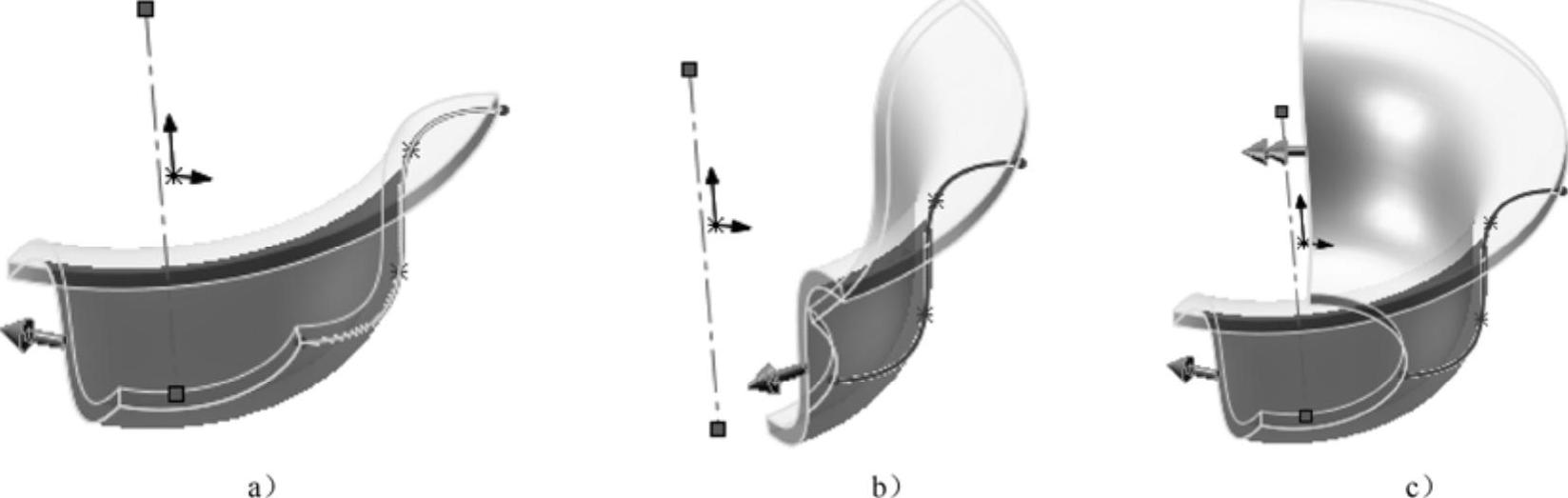

图5-34 旋转特征
a)单向旋转 b)两侧对称旋转 c)双向旋转
（6）在
（厚度）文本框中指定薄壁的厚度。单击

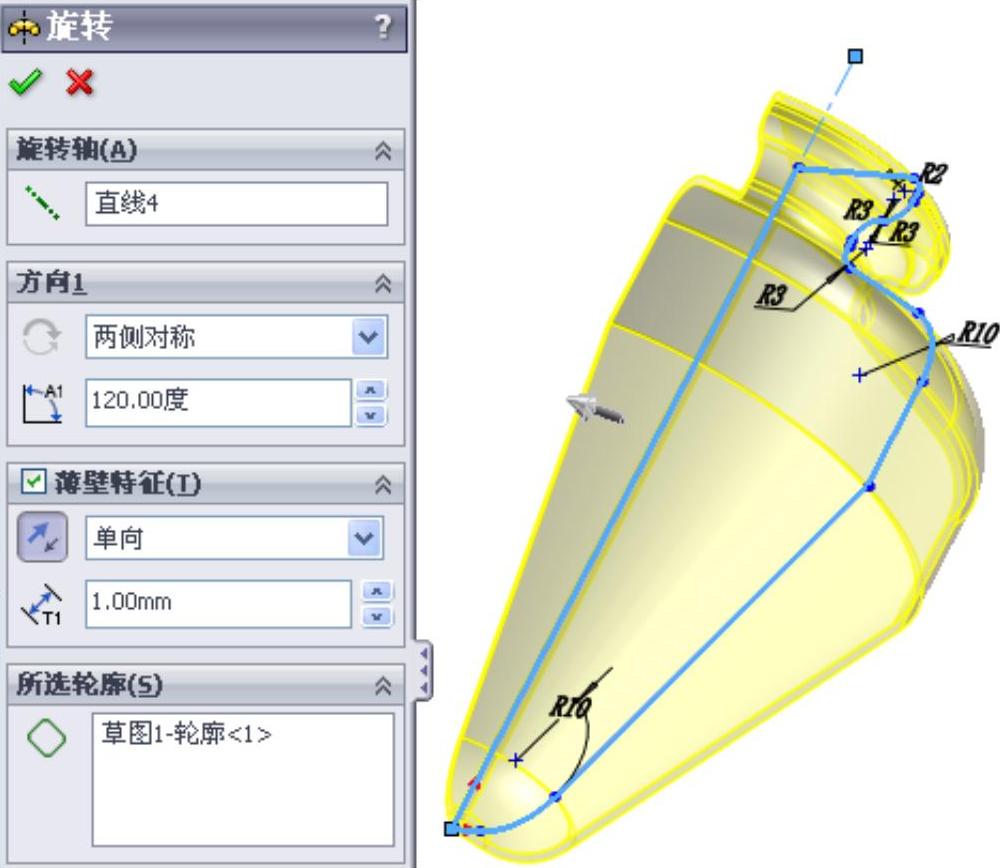

（反向）按钮，可以将壁厚加在草图轮廓的内侧。图5-35所示为壁厚加在外侧的旋转实体。
图5-35 薄壁实体
（7）单击
（确定）按钮，完成薄壁旋转凸台/基体特征的创建。
