5.2.3 实例——公章
本例绘制的公章，如图5-36所示。
思路分析

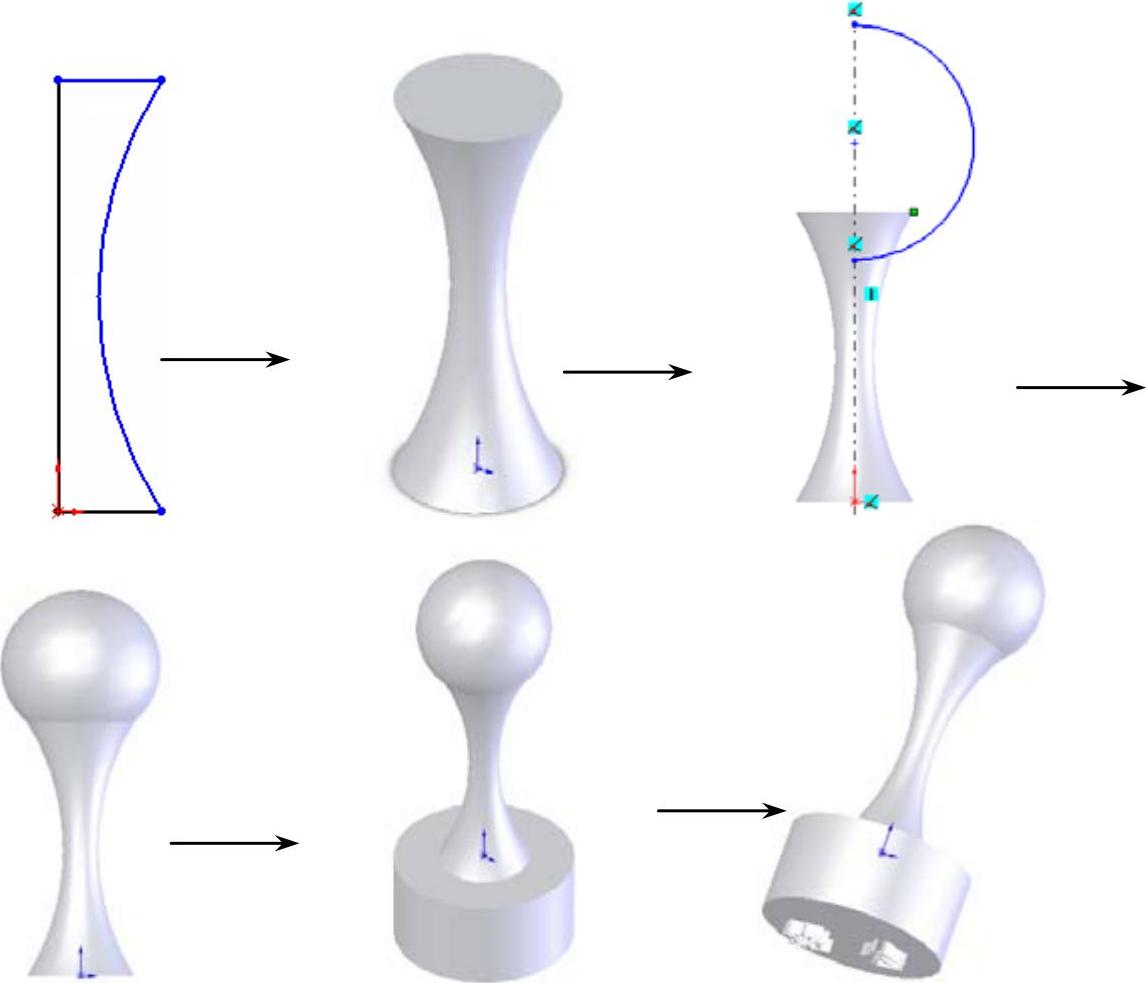

这是一个比较复杂的实体。首先绘制公章的中间部分，然后绘制公章的顶部，最后绘制公章的下部，并绘制草图文字，然后拉伸实体。绘制的流程图如图5-37所示。

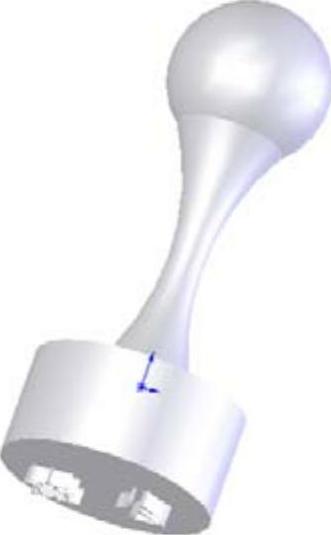

图5-36 公章
图5-37 公章绘制流程图
参见光盘
光盘\动画演示\第5章\公章.avi
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”属性管理器中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制图5-38中的直线段；单击“草图”工具栏中的
（3点圆弧）按钮，绘制图5-38中的圆弧。
注意
在使用3点圆弧命令时，首先确定圆弧的起点和终点，然后通过第三点确定圆弧的方向。可以通过拖动鼠标在圆弧内外的位置来改变圆弧的方向。

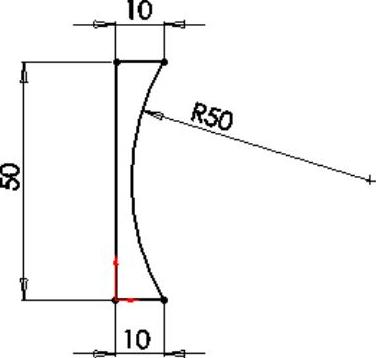

（3）标注尺寸。选择菜单栏中的“工具”→“标注尺寸”→“智能尺寸”命令，标注图5-38中图形的尺寸，结果如图5-39所示。
图5-38 绘制的草图
图5-39 标注的草图

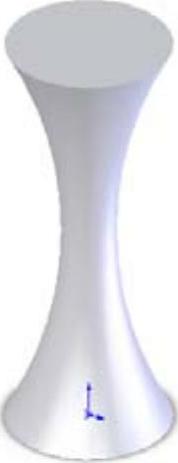

（4）旋转实体。选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令，或者单击“特征”工具栏中的
（旋转凸台/基体）按钮，此时系统弹出如图5-40所示的“旋转”属性管理器。在“旋转轴”一栏中，用鼠标选择图5-39中最左边的直线段。单击属性管理器中的“确定”按钮
，结果如图5-41所示。

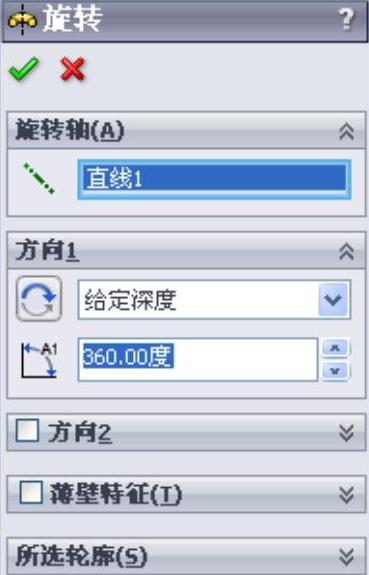

图5-40 “旋转“属性管理器
图5-41 旋转后的图形

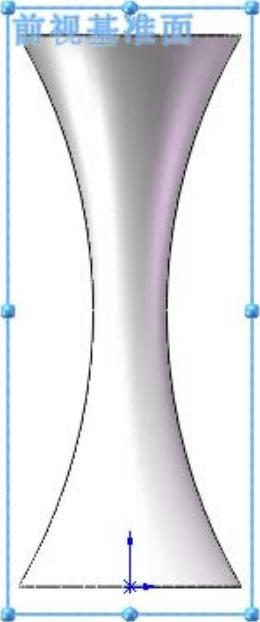

（5）设置基准面。在左侧的“FeatureMannger设计树”中用鼠标选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面，结果如图5-42所示。
（6）绘制草图。单击“草图”工具栏中的
（中心线）按钮，绘制一条通过原点的中心线；单击“草图”工具栏中的
（圆心/起/终点画弧）按钮，绘制一个圆心在中心线上的圆弧，结果如图5-43所示。
图5-42 设置的基准面
图5-43 绘制的草图

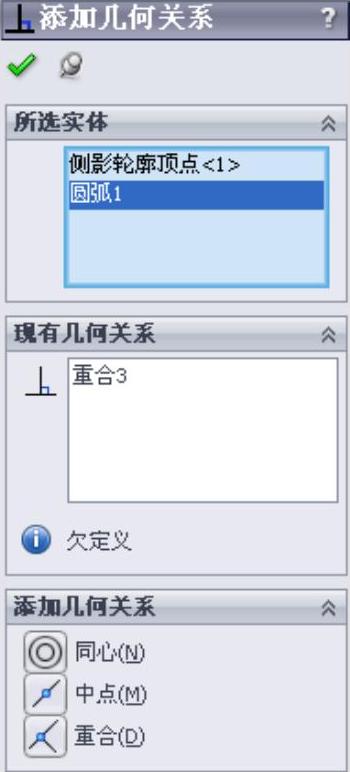

（7）添加几何关系。选择菜单栏中的“工具”→“几何关系”→“添加”命令，此时系统弹出如图5-44所示的“添加几何关系”属性管理器。单击图5-43中的右边标注的点和圆弧，此时所选的实体出现在属性管理器中，然后单击属性管理器中的
（重合）按钮，此时“重合”关系出现在属性管理器中。单击属性管理器中的
（确定）按钮，再单击“尺寸/几何关系”工具栏中的

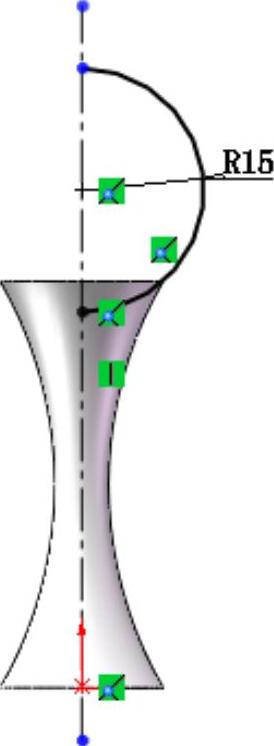

（智能尺寸）按钮，标注图5-43中圆弧的尺寸，结果如图5-45所示。
图5-44 “添加几何关系“属性管理器
图5-45 添加几何关系后的图形
注意
添加几何关系是SolidWorks中常用的命令，它可以约束两个或者多个几何体的关系，也可以方便地设置几何体的位置关系以及尺寸关系。在实际使用中，灵活使用该命令，可以提高绘图的效率。
（8）旋转实体。选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令或单击“特征”工具栏中的
（旋转凸台/基体）按钮，此时系统弹出是否将该草图闭合的提示框，选择“是”，然后弹出如图5-46所示的“旋转”属性管理器。按照图5-46所示设置后，单击属性管理器中的
（确定）按钮，结果如图5-47所示。

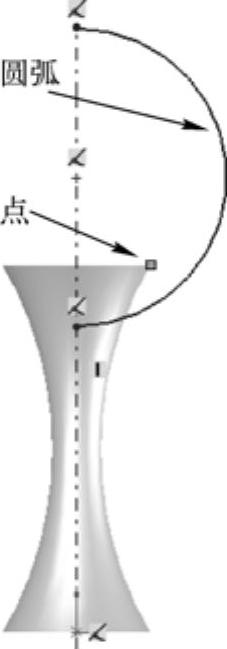

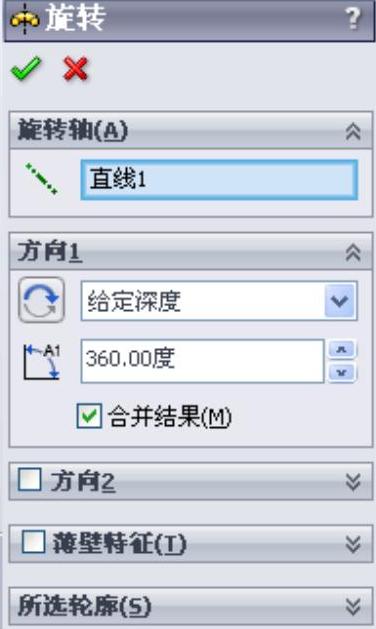

图5-46 “旋转“属性管理器

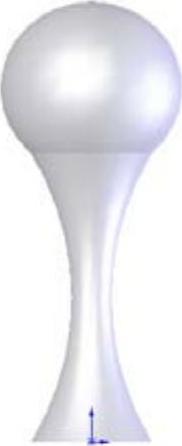

图5-47 旋转后的图形
（9）设置基准面。单击右键在弹出的快捷菜单中选择“旋转视图”命令或按住鼠标中间，在绘图区出现
图标，改变视图的方向，然后用鼠标选择图5-47中下面的平面作为基准面，单击“标准视图”工具栏中的
（正视于）按钮，结果如图5-48所示。
（10）绘制草图。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个圆，然后标注圆的直径，结果如图5-49所示。

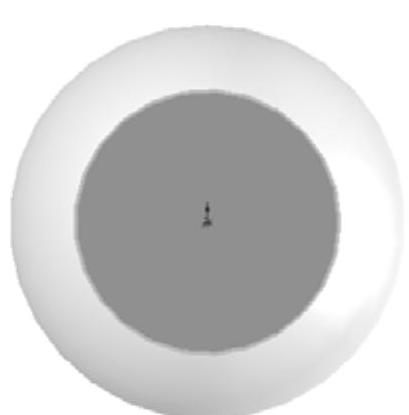

图5-48 设置的基准面
图5-49 绘制的草图
（11）拉伸实体。单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-50所示的“凸台-拉伸”属性管理器。在“深度”一栏中输入值20mm。按照图示进行设置后，单击属性管理器中的
（确定）按钮。

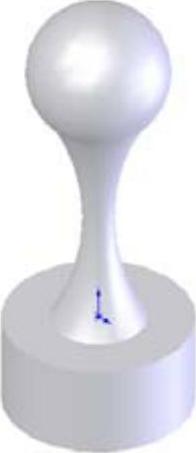

（12）设置视图方向。单击“标准视图”工具栏中
（等轴测）按钮，将视图以等轴测方向显示，结果如图5-51所示。
图5-50 “凸台-拉伸“属性管理器
图5-51 拉伸后的图形
（13）设置基准面。单击右键在弹出的快捷菜单中选择“旋转视图”命令或按住鼠标中间，在绘图区出现
图标，改变视图的方向。选择图5-51中下面的平面，然后单击“标准视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面，结果如图5-52所示。

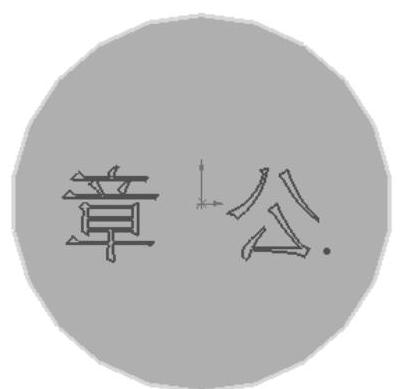

（14）绘制草图文字。选择菜单栏中的“工具”→“草图绘制实体”→“文字”命令，或者单击“草图”工具栏中的
（文字）按钮，此时系统弹出如图5-53所示的“草图文字”属性管理器。在“文字”一栏中输入需要的文字，并设置文字的大小及属性，然后用鼠标调整文字在基准面上的位置。单击属性管理器中的
（确定）按钮，结果如图5-54所示。

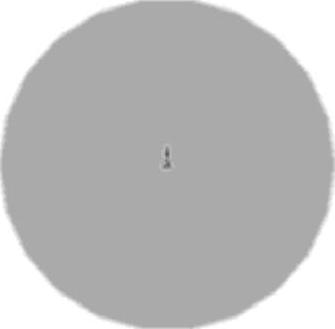

图5-52 设置的基准面

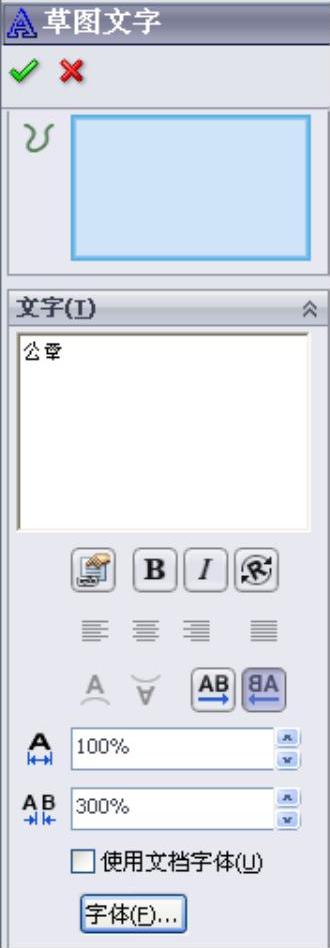

图5-53 “草图文字”属性管理器
图5-54 绘制的草图文字
（15）拉伸草图文字。单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-55所示的“凸台-拉伸”属性管理器。在“深度”一栏中输入值3。按照图示进行设置后，单击属性管理器中的
（确定）按钮。
（16）设置视图方向。单击右键在弹出的快捷菜单中选择“旋转视图”命令或按住鼠标中间，在绘图区出现
图标，将视图以合适的方向显示，结果如图5-56所示。

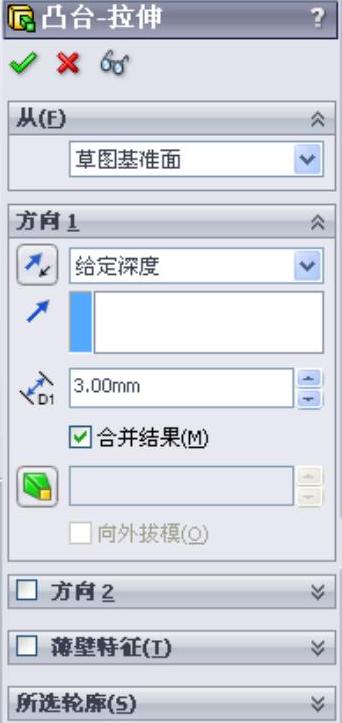

图5-55 “凸台-拉伸”属性管理器
图5-56 拉伸后的图形
