5.5.2 实例——小臂

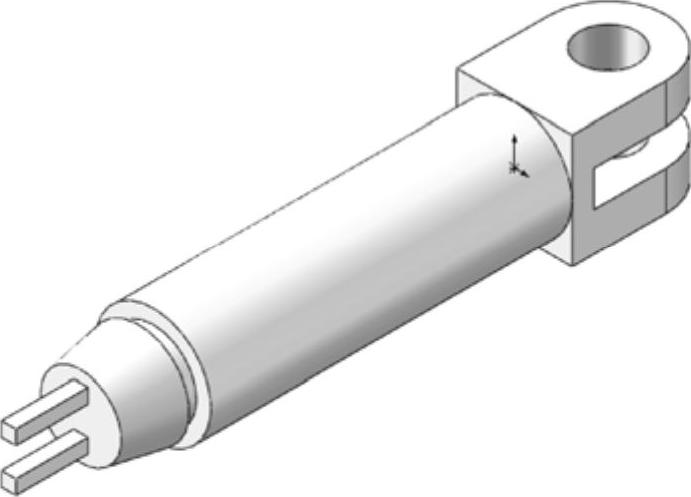

本例绘制的小臂，如图5-81所示。
图5-81 小臂
思路分析
首先利用“拉伸”命令依次绘制小臂的外形轮廓，然后切除小臂局部实体，最后旋转剩余草图。绘制的流程图如图5-82所示。

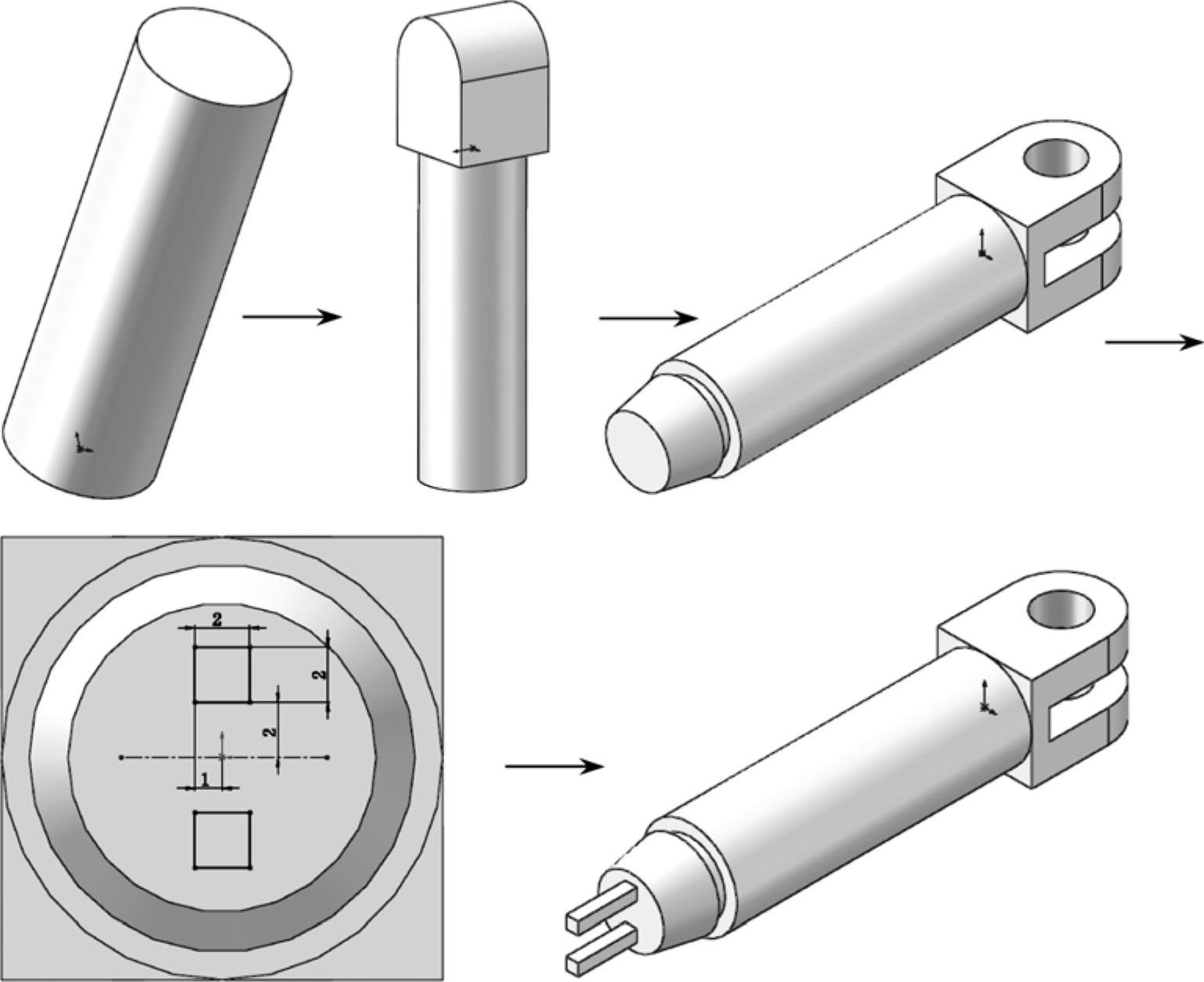

图5-82 小臂绘制流程图
参见光盘
光盘\动画演示\第5章\小臂.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中单击
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的

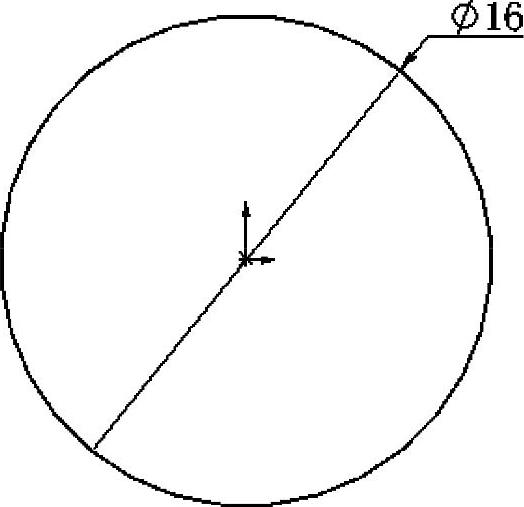

（圆）按钮，在坐标原点绘制直径为16mm，标注尺寸后结果如图5-83所示。
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-84所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为50mm，然后单击
（确定）按钮，结果如图5-85所示。
图5-83 绘制草图

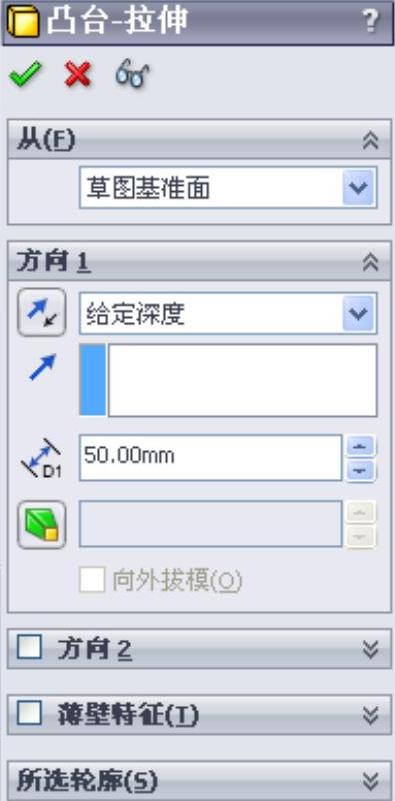

图5-84 “凸台-拉伸”属性管理器

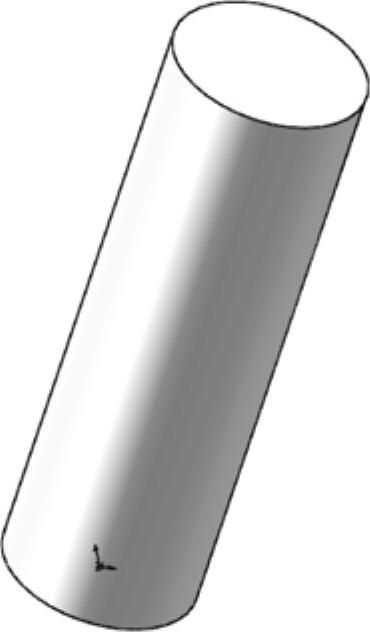

图5-85 拉伸后的图形
（4）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和

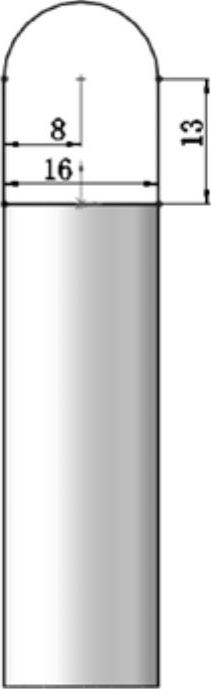

（三点圆弧）按钮，绘制草图标注尺寸后结果如图5-86所示。
（5）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的

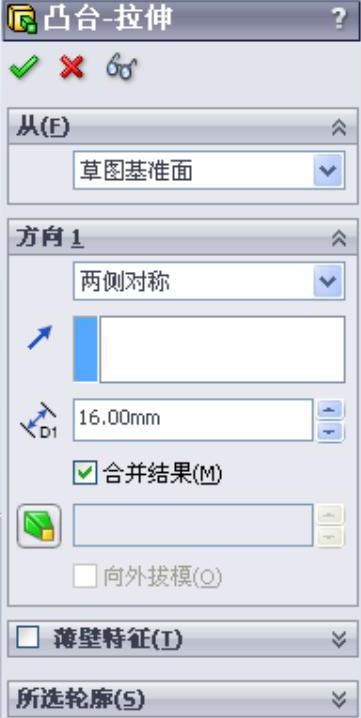

（拉伸凸台/基体）按钮，此时系统弹出如图5-87所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为16mm，然后单击

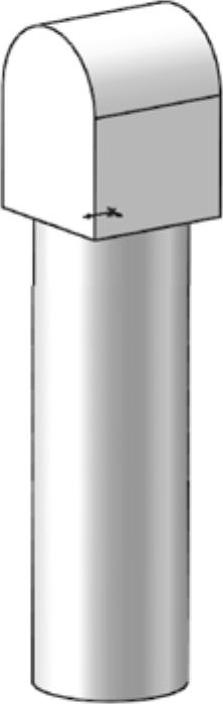

（确定）按钮，结果如图5-88所示。

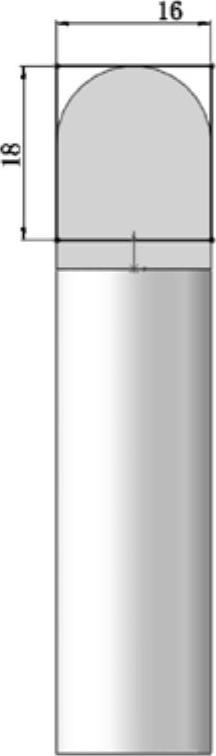

图5-86 拉伸后的图形
图5-87 “凸台-拉伸”属性管理器
图5-88 拉伸后的图形
（6）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（边角矩形）按钮，绘制草图标注尺寸后结果如图5-89所示。
（7）拉伸切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的

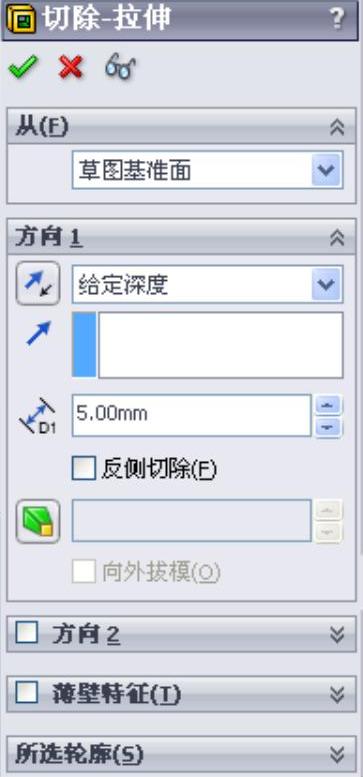

（切除拉伸）按钮，此时系统弹出如图5-90所示的“切除-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为5mm，然后单击
（确定）按钮，结果如图5-91所示。
图5-89 标注草图
图5-90 “切除-拉伸”属性管理器

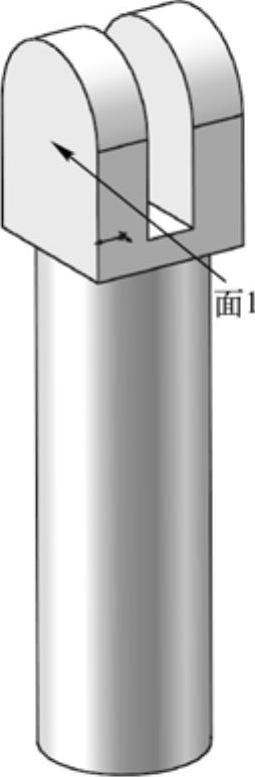

图5-91 拉伸切除后的结果
（8）绘制草图。在视图中用鼠标选择如图5-91所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图5-92所示的草图并标注尺寸。
（9）拉伸切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图5-93所示的“切除-拉伸”属性管理器。设置拉伸终止条件为“完全贯穿”，然后单击
（确定）按钮，结果如图5-94所示。

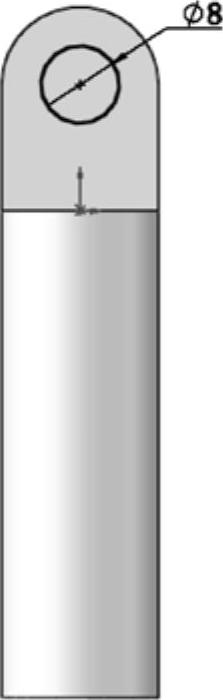

图5-92 标注草图

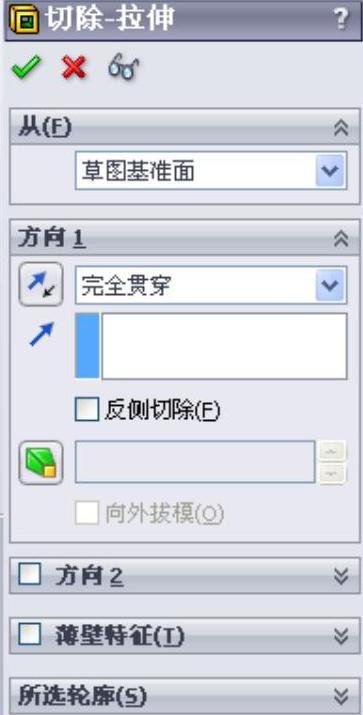

图5-93 “切除-拉伸”属性管理器
图5-94 拉伸切除后的结果
（10）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制草图标注尺寸后结果如图5-95所示。
（11）旋转实体。选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令，或者单击“特征”工具栏中的
（旋转凸台/基体）按钮，此时系统弹出如图5-96所示的“旋转”属性管理器。采用默认设置，然后单击
（确定）按钮，结果如图5-97所示。

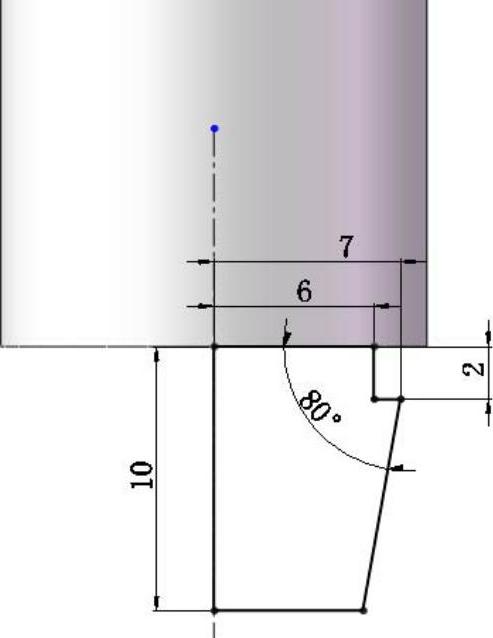

图5-95 草图标注尺寸

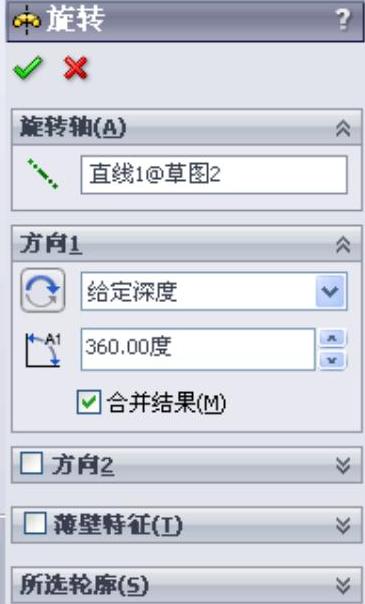

图5-96 “旋转”属性管理器

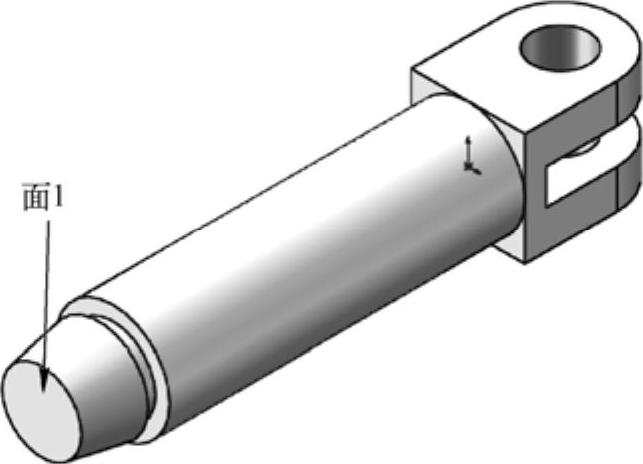

图5-97 旋转结果
（12）绘制草图。在视图中用鼠标选择如图5-97所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮、
（边角矩形）按钮和

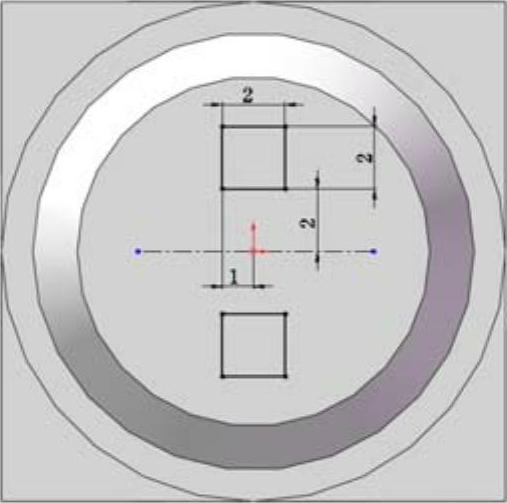

（镜像实体）按钮，绘制如图5-98所示的草图并标注尺寸。
（13）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-99所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为10mm，然后单击

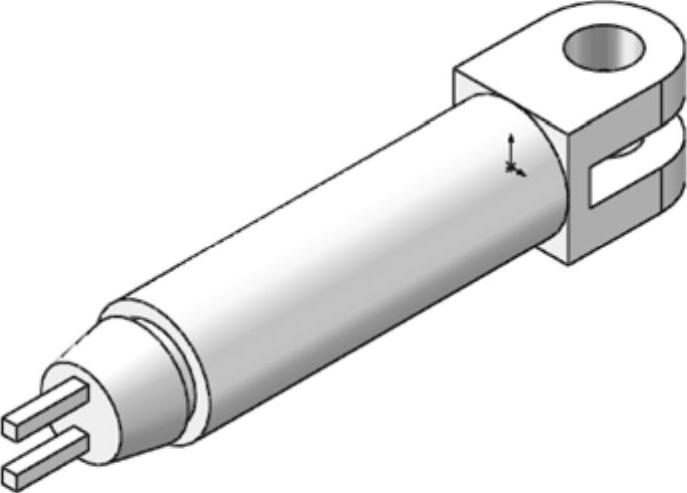

（确定）按钮，结果如图5-100所示。
图5-98 草图标注尺寸

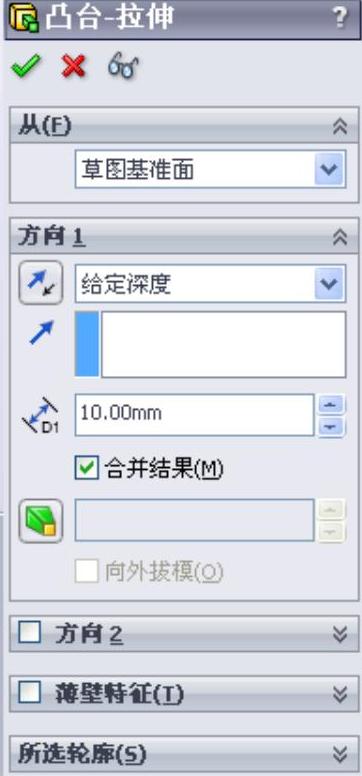

图5-99 “凸台-拉伸”属性管理器
图5-100 拉伸结果
