5.5.3  旋转切除

5.5.3 旋转切除

与旋转凸台/基体特征不同的是，旋转切除特征用来产生切除特征，也就是用来去除材料。图5-101所示展示了旋转切除的几种效果。

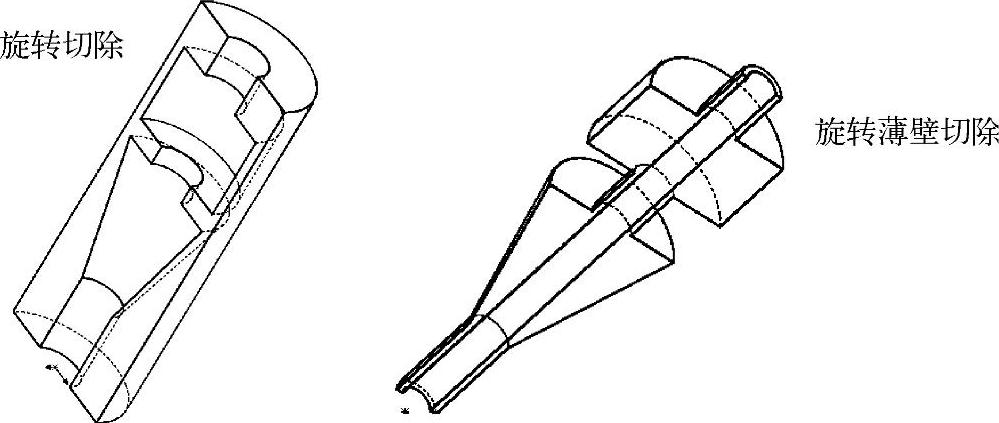

图5-101 旋转切除的几种效果

下面介绍创建旋转切除特征的操作步骤。

（1）选择图5-102中模型面上的一个草图轮廓和一条中心线。

（2）单击“特征”工具栏中的（旋转切除）按钮，或选择菜单栏中的“插入”→“切除”→“旋转”命令。

（3）弹出“切除-旋转5”属性管理器，同时在右侧的图形区中显示生成的切除旋转特征，如图5-103所示。(https://www.daowen.com)

（4）在“旋转参数”选项组的下拉列表框中选择旋转类型（单向、两侧对称、双向）。其含义同“旋转凸台/基体”属性管理器中的“旋转类型”。

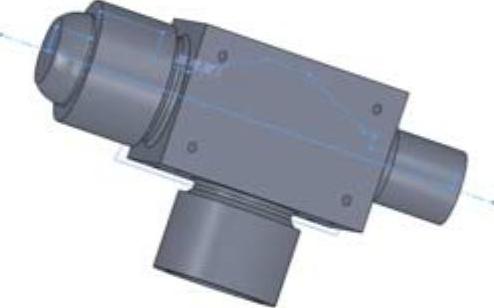

图5-102 打开的文件实体

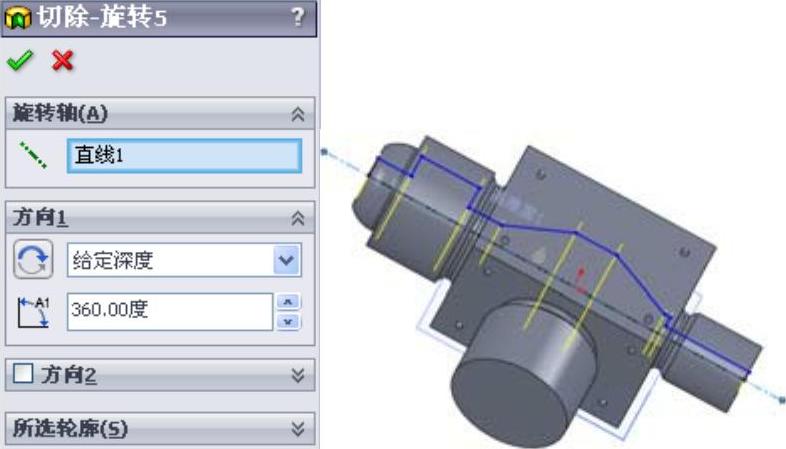

图5-103 “切除-旋转”属性管理器

（5）在（角度）文本框中输入旋转角度。

（6）如果准备生成薄壁旋转，则勾选“薄壁特征”复选框，设定薄壁旋转参数。

（7）单击（确定）按钮，完成旋转切除特征的创建。
