5.5.4 切除扫描

切除扫描特征属于切割特征。下面结合实例介绍创建切除扫描特征的操作步骤。

（1）在一个基准面上绘制一个闭环的非相交轮廓。

（2）使用草图、现有的模型边线或曲线生成轮廓将遵循的路径，绘制结果如图5-104所示。

（3）选择菜单栏中的“插入”→“切除”→“扫描”命令。

（4）此时弹出“切除－扫描”属性管理器，同时在右侧的图形区中显示生成的切除扫描特征，如图5-105所示。

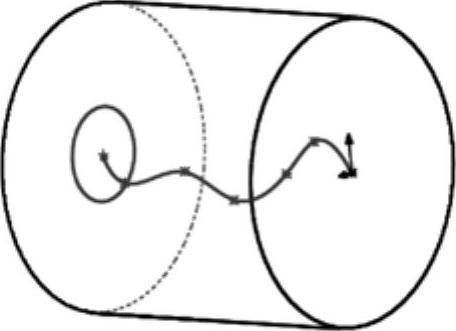

图5-104 打开的文件实体

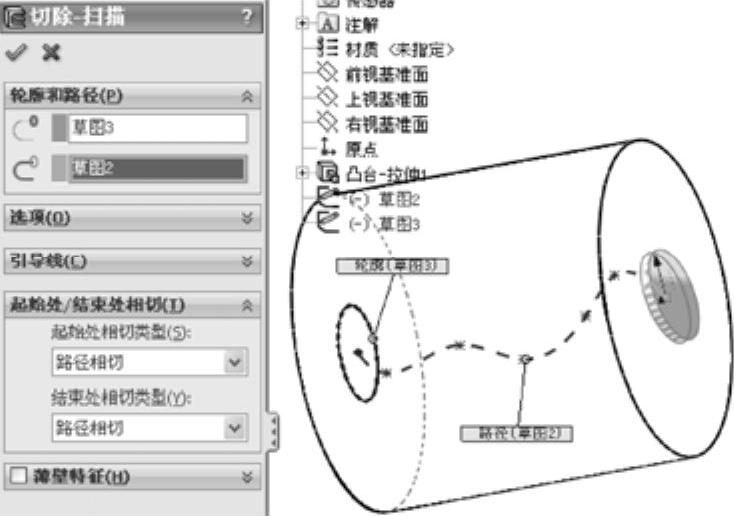

图5-105 “切除-扫描”属性管理器

（5）单击（轮廓）按钮，然后在图形区中选择轮廓草图。

（6）单击（路径）按钮，然后在图形区中选择路径草图。如果预先选择了轮廓草图或路径草图，则草图将显示在对应的属性管理器方框内。

（7）在“选项”选项组的“方向/扭转类型”下拉列表框中选择扫描方式。

（8）其余选项同凸台/基体扫描。

（9）切除扫描属性设置完毕，单击（确定）按钮。
