6.1  圆角特征

使用圆角特征可以在一零件上生成内圆角或外圆角。圆角特征在零件设计中起着重要作用。大多数情况下，如果能在零件特征上加入圆角，则有助于造型上的变化，或是产生平滑的效果。

SolidWorks 2012可以为一个面上的所有边线、多个面、多个边线或边线环创建圆角特征。在SolidWorks 2012中有以下几种圆角特征。

●等半径圆角：对所选边线以相同的圆角半径进行倒圆角操作。

●多半径圆角：可以为每条边线选择不同的圆角半径值。

●圆形角圆角：通过控制角部边线之间的过渡，消除或平滑两条边线汇合处的尖锐接合点。

●逆转圆角：可以在混合曲面之间沿着零件边线进入圆角，生成平滑过渡。

●变半径圆角：可以为边线的每个顶点指定不同的圆角半径。

●完整圆角：通过它可以将不相邻的面混合起来。

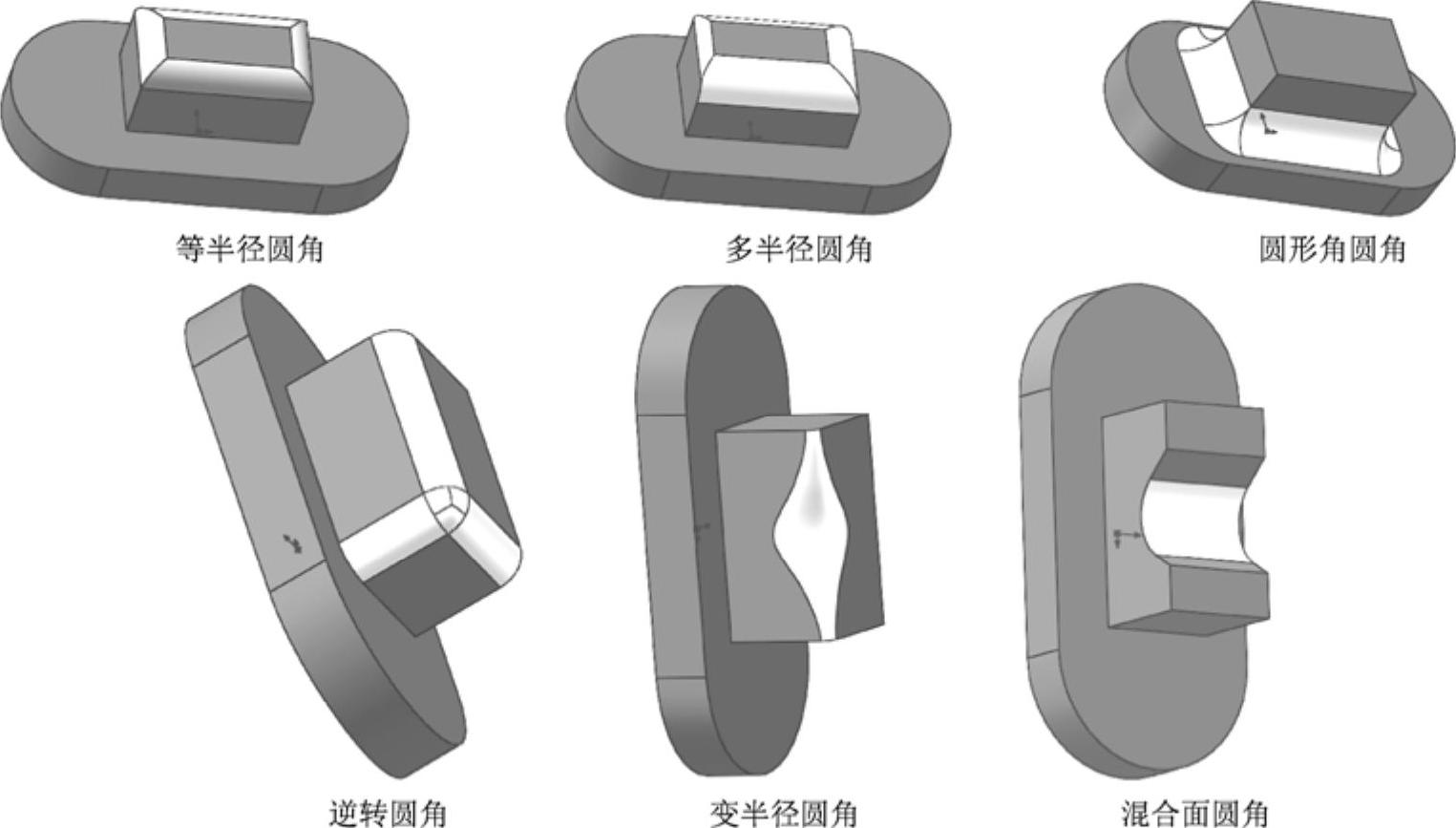

图6-1所示展示了几种圆角特征效果。

图6-1 圆角特征效果
