5.5.6 实例——螺母
本例绘制螺母，如图5-112所示。
思路分析

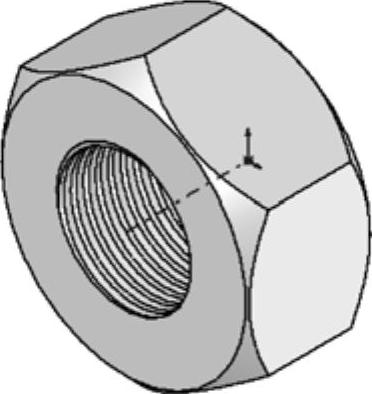

图5-112 螺母
首先绘制螺母外形轮廓草图并拉伸实体，然后旋转切除边缘的倒角，最后绘制内侧的螺纹。绘制的流程图如图5-113所示。

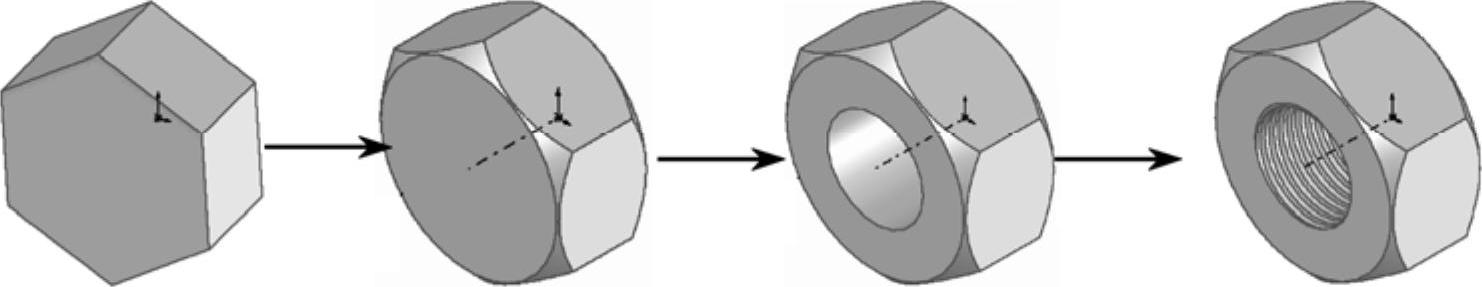

图5-113 螺母流程图
参见光盘
光盘\动画演示\第5章\螺母.avi
1.绘制螺母外形轮廓
（1）新建文件。启动SolidWorks2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中先单击
（零件）按钮，再单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（多边形）按钮，以原点为圆心绘制一个正六边形，其中多边形的一个角点在原点的正上方。
（3）标注尺寸。选择菜单栏中的“工具”→“标注尺寸”→“智能尺寸”命令，或者单击“草图”工具栏中的
（智能尺寸）按钮，标注上一步绘制草图的尺寸，结果如图5-114所示。
（4）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出“凸台-拉伸”属性管理器。在“深度”一栏中输入值30mm，然后单击
（确定）按钮。
（5）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，结果如图5-115所示。

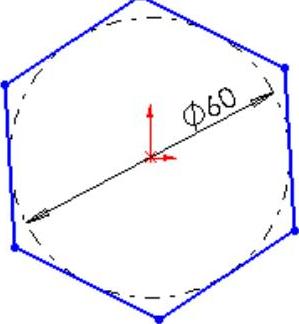

图5-114 标注的草图

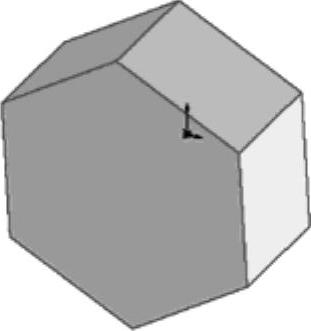

图5-115拉 伸后的图形
2.绘制边缘倒角
（1）设置基准面。单击左侧的“FeatureManager设计树”中“右视基准面”，然后单击“标准视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（2）绘制草图。单击“草图”工具栏中的
（中心线）按钮，绘制一条通过原点的水平中心线；单击“草图”工具栏中的
（直线）按钮，绘制螺母两侧的两个三角形。
（3）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注上一步绘制草图的尺寸。结果如图5-116所示。
（4）旋转切除实体。选择菜单栏中的“插入”→“切除”→“旋转”命令，或者单击“特征”工具栏中的
（旋转切除）按钮，此时系统弹出“切除-旋转”属性管理器，如图5-117所示。在“旋转轴”一栏中，用鼠标选择绘制的水平中心线，然后单击
（确定）按钮。
（5）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，结果如图5-118所示。

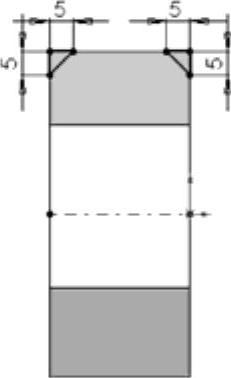

图5-116 标注的草图

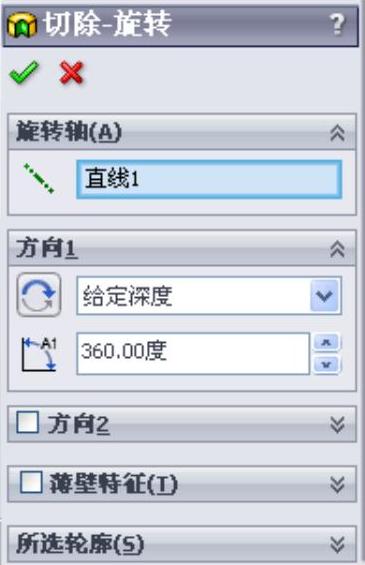

图5-117 “切除-旋转”属性管理器

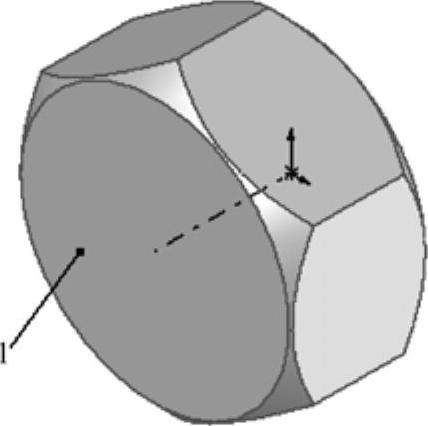

图5-118 旋转切除后的图形
3.绘制内侧螺纹
（1）设置基准面。单击图5-118中表面1，然后单击“标准视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面。
（2）绘制草图。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个圆。
（3）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注圆的直径，结果如图5-119所示。
（4）拉伸切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸切除）按钮，此时系统弹出“切除-拉伸”属性管理器。在“终止条件”一栏的下拉菜单中，用鼠标选择“完全贯穿”选项，然后单击
（确定）按钮。
（5）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，结果如图5-120所示。

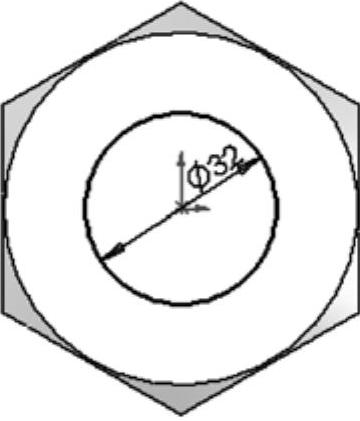

图5-119 标注的草图1

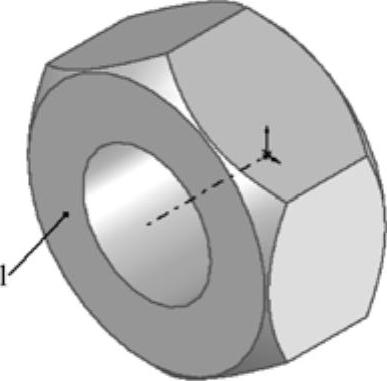

图5-120 拉伸切除后的图形
（6）设置基准面。单击图5-120中表面1，然后单击“标准视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面。
（7）绘制草图。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个圆。
（8）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注圆的直径。结果如图5-121所示。
（9）生成螺旋线。选择菜单栏中的“插入”→“曲线”→“螺旋线/涡状线”命令，或者单击单击“曲线”工具栏中的
（螺旋线和涡状线）按钮，此时系统弹出如图5-122所示的“螺旋线/涡状线”属性管理器。按照图5-122所示进行设置后，单击属性管理器中的
（确定）按钮。

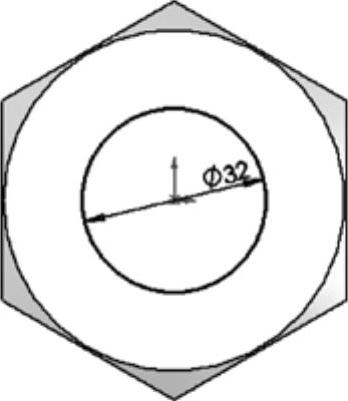

图5-121 标注的草图2

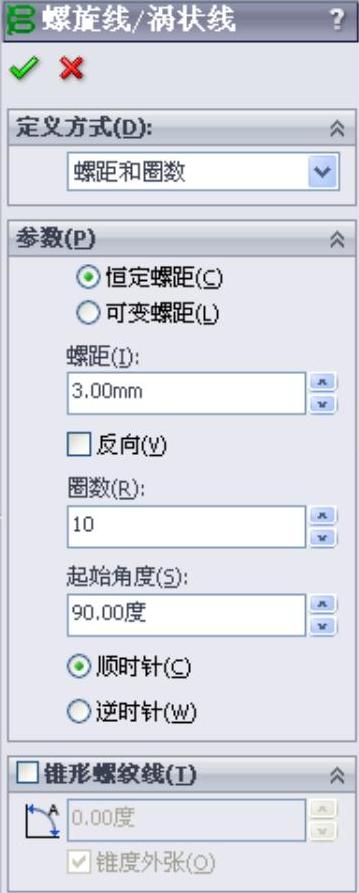

图5-122 “螺旋线”属性管理器
（10）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，结果如图5-123所示。
（11）设置基准面。在左侧的“FeatureManager设计树”中鼠标选择“右视基准面”，然后单击“标准视图”工具栏中的
（正视于）按钮，将该基准面作为绘制图形的基准面。
（12）绘制草图。单击“草图”工具栏中的
（多边形）按钮，以螺旋线右上端点为圆心绘制一个正三角形。
（13）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注步骤（12）绘制正三角形的内切圆的直径，结果如图5-124所示，然后退出草图绘制状态。
（14）扫描切除实体。单击“特征”工具栏中的
（扫描切除）按钮，此时系统弹出“切除-扫描”属性管理器。在“轮廓”一栏中，用鼠标选择图5-124绘制的正三角形；在“路径”一栏中，用鼠标选择图5-123绘制的螺旋线。单击属性管理器中的
（确定）按钮，结果如图5-125所示。
图5-123 生成的螺旋线

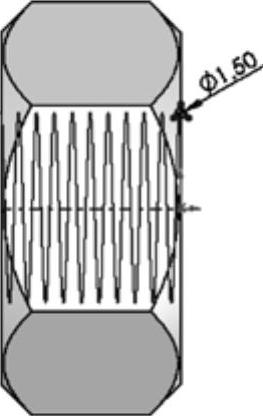

图5-124 标注的草图

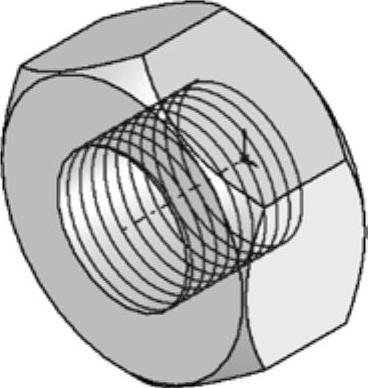

图5-125 扫描切除后的图形
（15）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，结果如图5-112所示。
