5.6 综合实例——基座

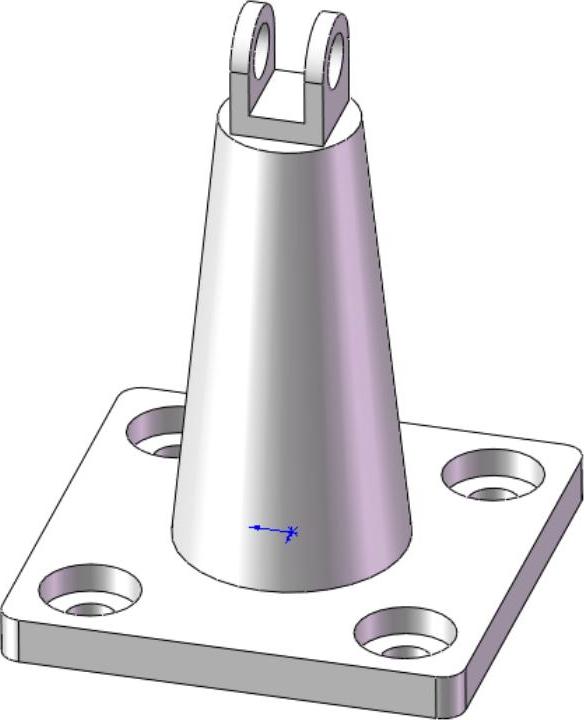

本例绘制的基座，如图5-126所示。
图5-126 基座
思路分析

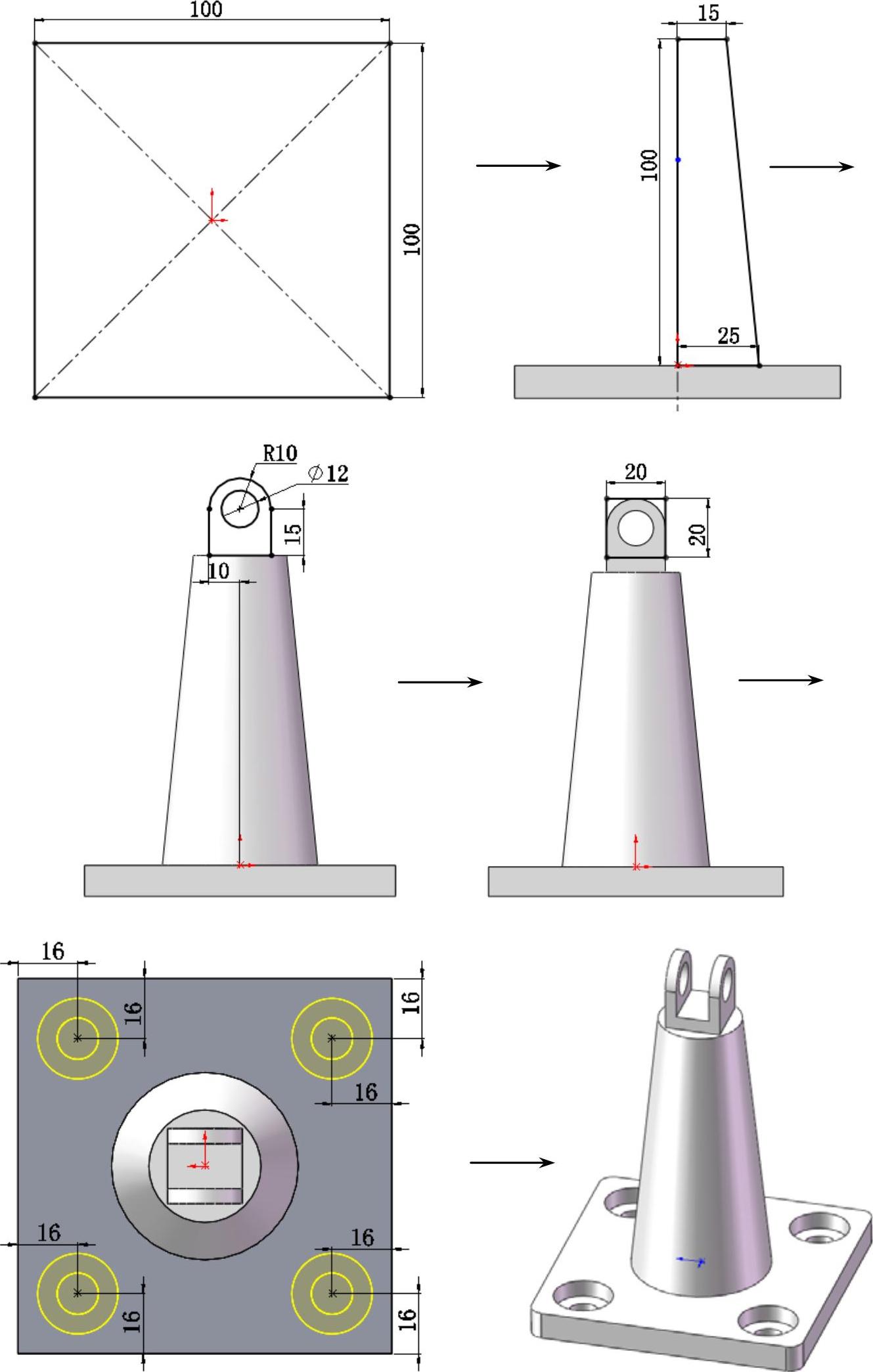

首先绘制基座的外形轮廓草图，然后旋转成为基座主体轮廓，最后进行倒角处理。绘制的流程图如图5-127所示。
图5-127 基座绘制流程图
参见光盘
光盘\动画演示\第5章\基座.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。

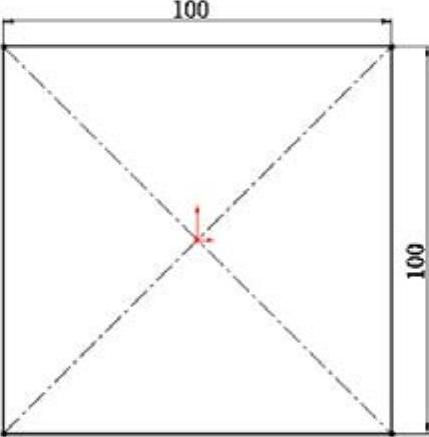

（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心矩形）按钮，在坐标原点绘制边长为100的正方形，标注尺寸后结果如图5-128所示。
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-129所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为10mm，然后单击
（确定）按钮，结果如图5-130所示。

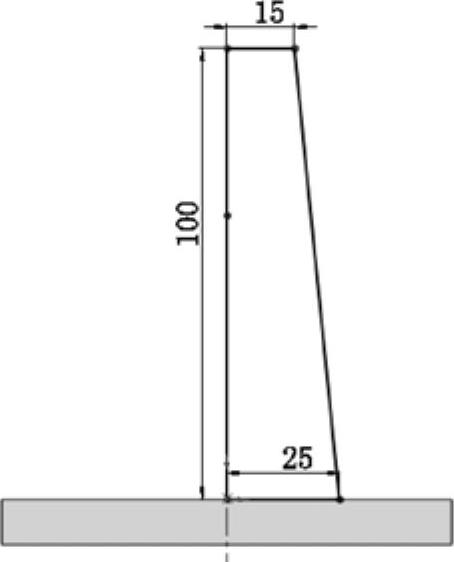

（4）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮和
（直线）按钮，绘制如图5-131所示的草图并标注尺寸。
图5-128 绘制草图

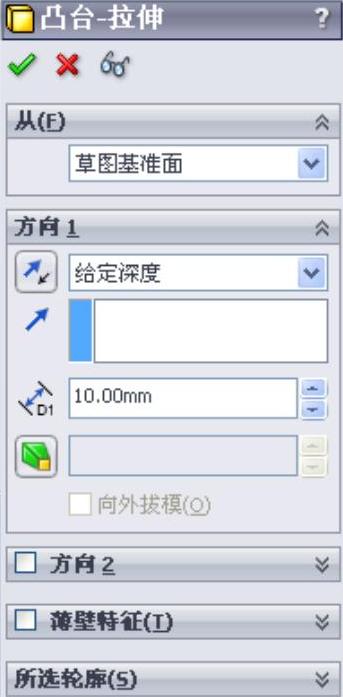

图5-129 “凸台-拉伸”属性管理器

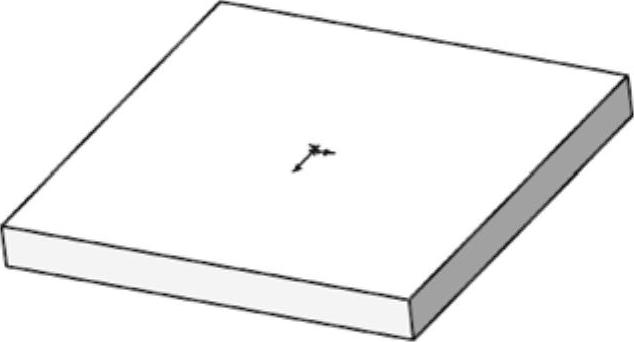

图5-130 拉伸后的图形
图5-131 绘制草图

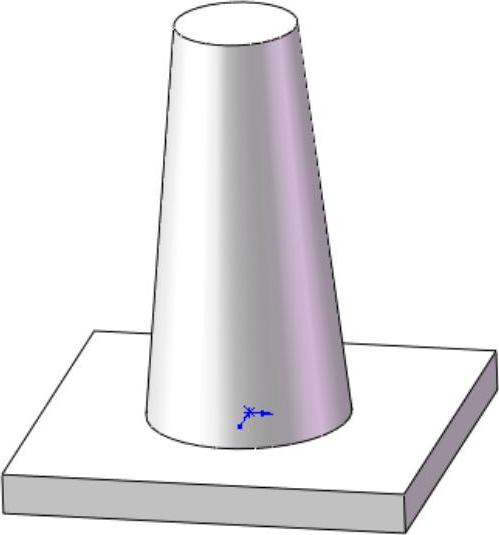

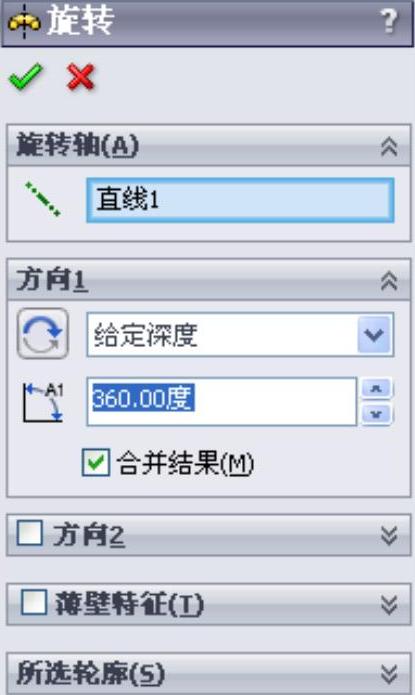

（5）旋转实体。选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令，或者单击“特征”工具栏中的
（旋转凸台/基体）按钮，此时系统弹出如图5-132所示的“旋转”属性管理器。采用默认设置，然后单击
（确定）按钮，结果如图5-133所示。
图5-132 “旋转”属性管理器
图5-133 绘制结果

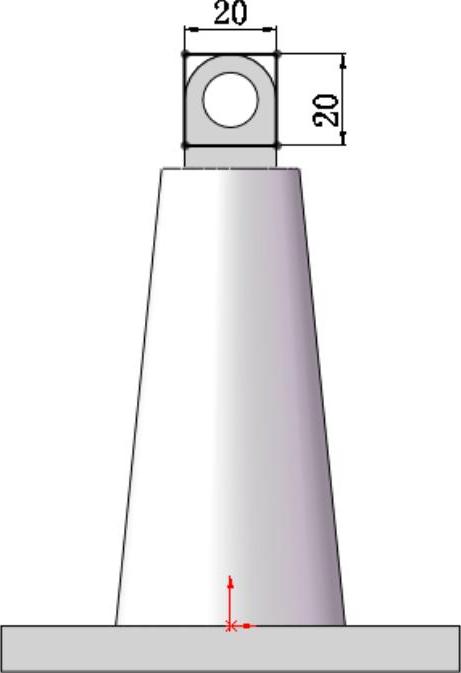

（6）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮、
（圆）按钮和
（剪裁实体）按钮，绘制如图5-134所示的草图并标注尺寸。

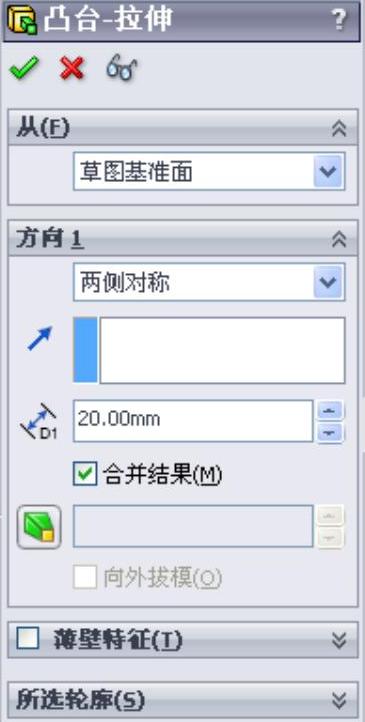

（7）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-135所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为20mm，然后单击
（确定）按钮，结果如图5-136所示。

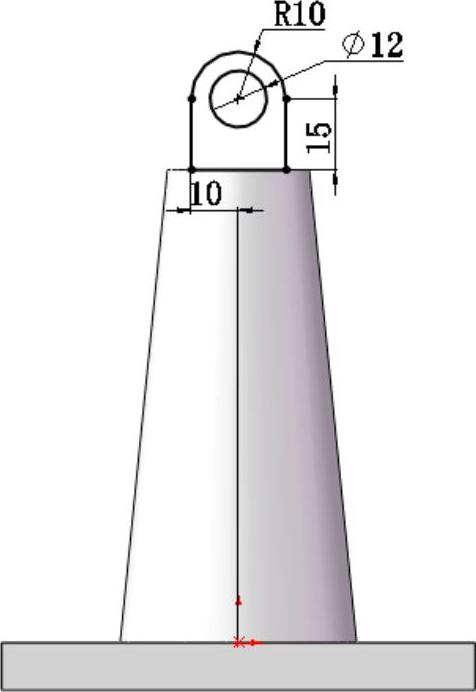

图5-134 绘制草图尺寸
图5-135 “凸台-拉伸”属性管理器

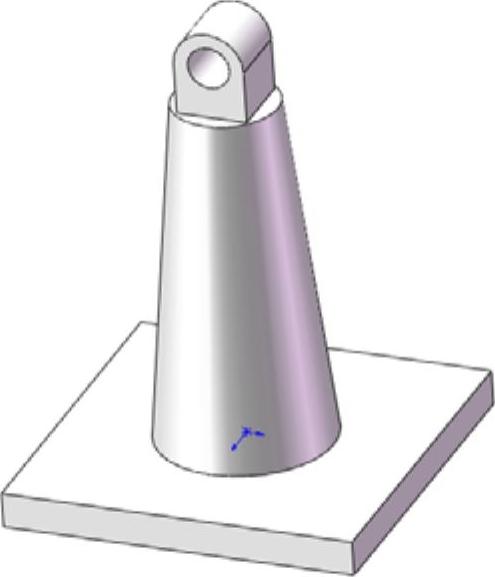

图5-136 拉伸结果
（8）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（边角矩形）按钮，绘制如图5-137所示的草图并标注尺寸。
（9）拉伸切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图5-138所示的“切除-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为12mm，然后单击
（确定）按钮，结果如图5-139所示。
图5-137 绘制草图尺寸

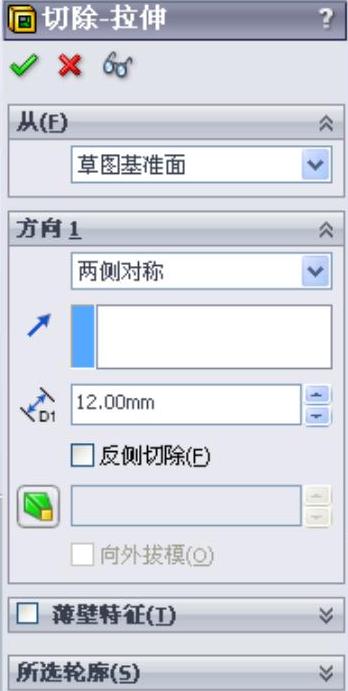

图5-138 “切除-拉伸”属性管理器

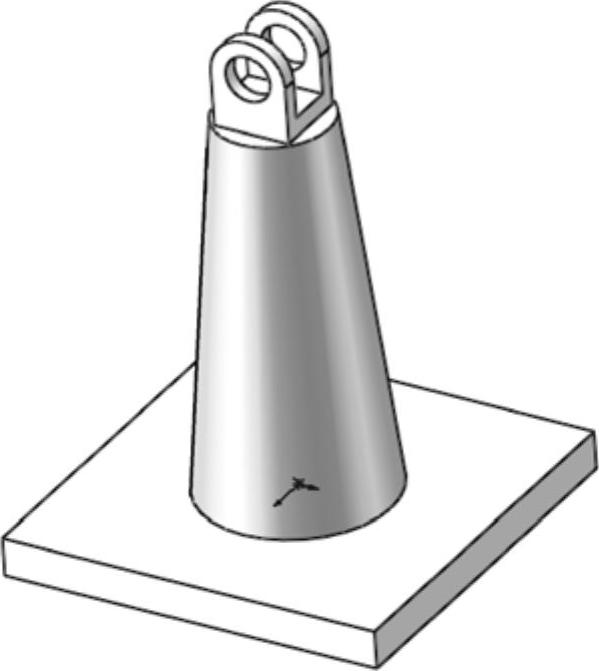

图5-139 拉伸结果
（10）创建沉头孔。选择菜单栏中的“插入”→“特征”→“孔”→“向导”命令，或者单击“特征”工具栏中的
（异型孔向导）按钮，此时系统弹出如图5-140所示的“孔规格”属性管理器，选择“六角螺栓等级”类型，“M10”大小，设置终止条件为“完全贯穿”，选择“位置”选项卡，单击“3D草图”按钮。依次在绘图基准面上放置孔，单击“草图”工具栏中的
（智能尺寸）按钮，标注上一步绘制的孔。然后单击
（确定）按钮，结果如图5-141所示。

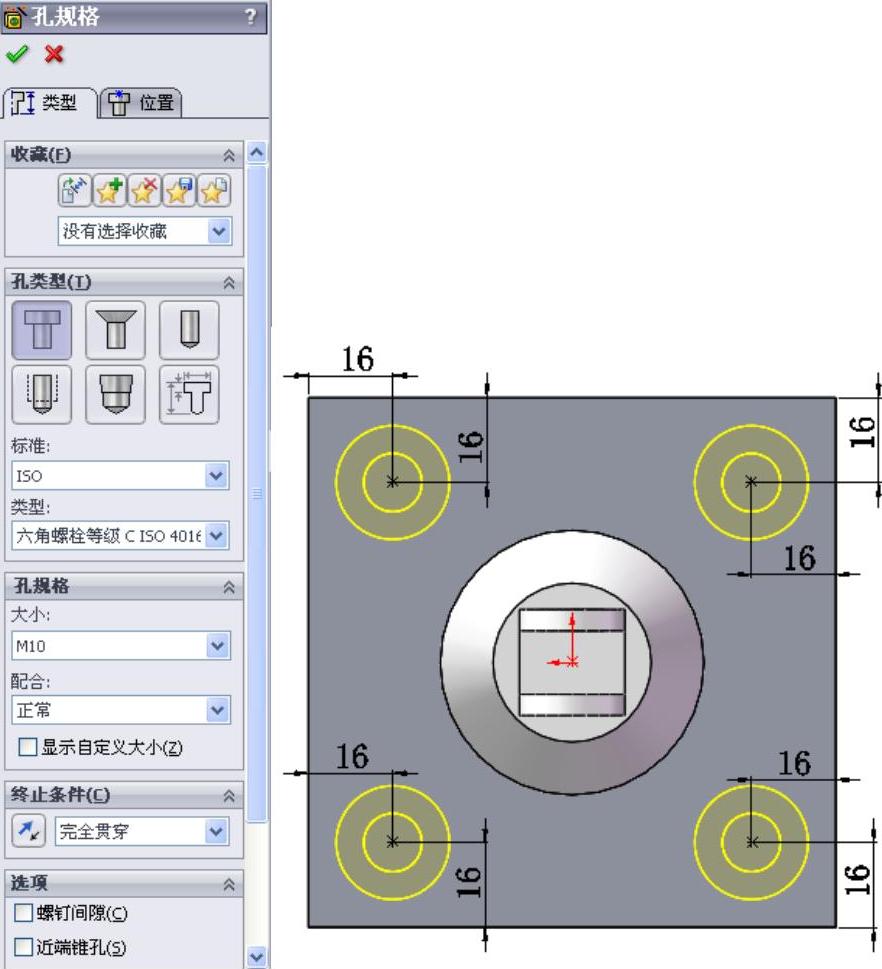

图5-140 “孔规格”属性管理器

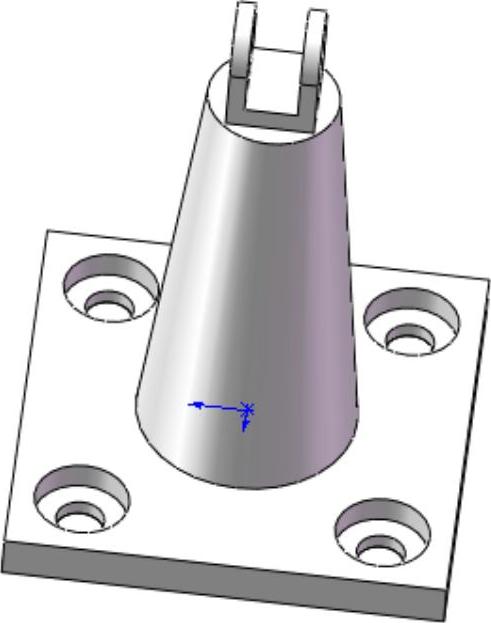

图5-141 绘制孔结果

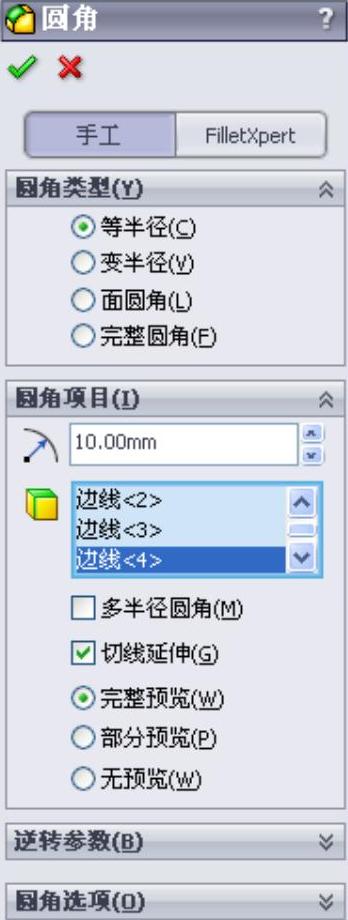

（11）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图5-142所示的“圆角”属性管理器。在“半径”一栏中输入值5mm，然后用鼠标选取图5-143中的边线。然后单击属性管理器中的
（确定）按钮，结果如图5-144所示。
图5-142 “圆角”属性管理器

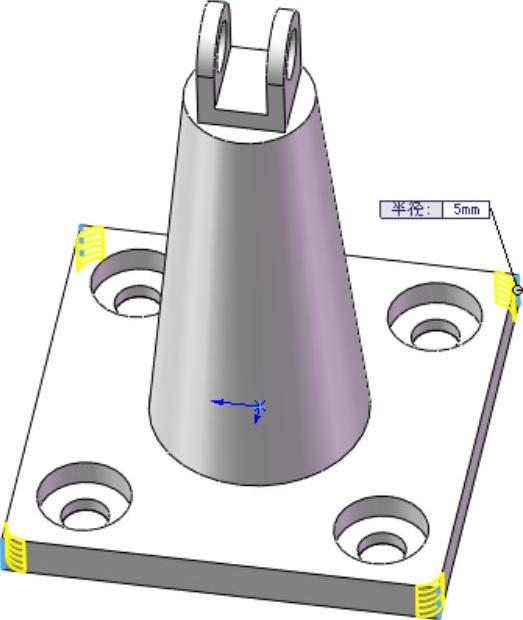

图5-143 选择圆角边
图5-144 倒圆角结果
