6.1.1  等半径圆角特征

6.1.1 等半径圆角特征

等半径圆角特征是指对所选边线以相同的圆角半径进行倒圆角操作。下面结合实例介绍创建等半径圆角特征的操作步骤。

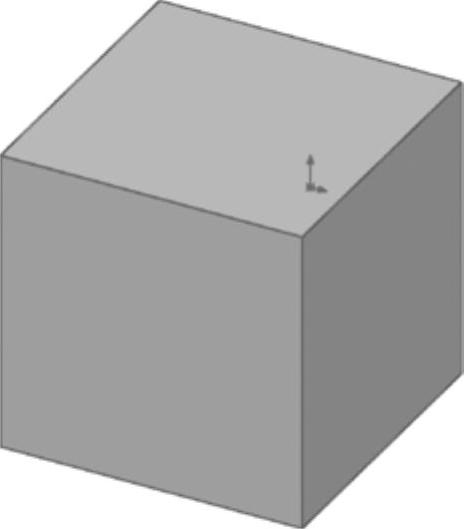

（1）利用“矩形”和“拉伸”命令，创建如图6-2所示的实体。

（2）单击“特征”工具栏中的（圆角）按钮，或选择菜单栏中的“插入”→“特征”→“圆角”命令。

（3）在弹出的“圆角”属性管理器的“圆角类型”选项组中，点选“等半径”单选钮，如图6-3所示。

图6-2 创建实体

图6-3 “圆角”属性管理器

（4）在“圆角项目”选项组的（半径）文本框中设置圆角的半径。

（5）单击（边线、面、特征和环）图标右侧的列表框，然后在右侧的图形区中选择要进行圆角处理的模型边线、面或环。

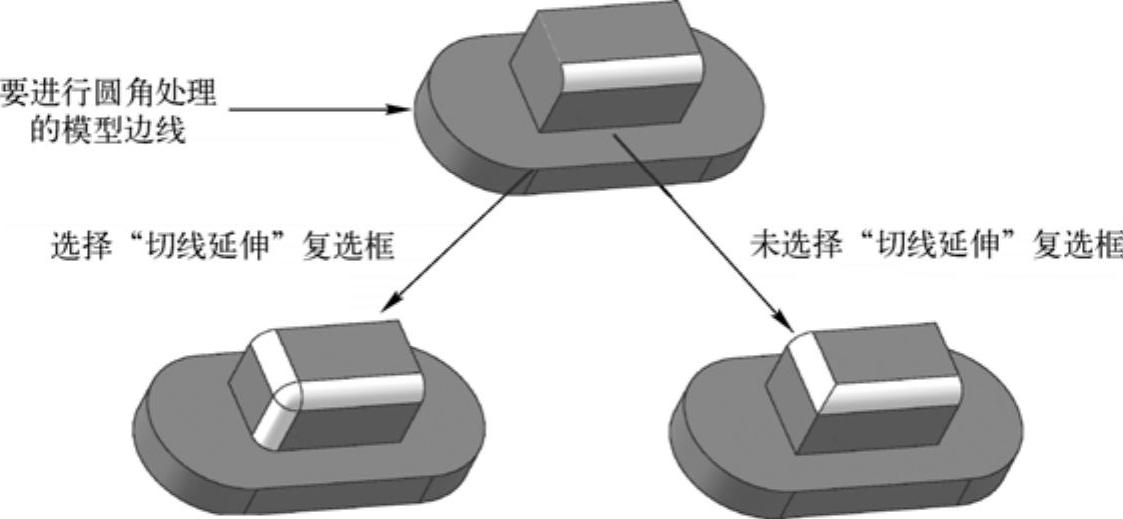

（6）如果勾选“切线延伸”复选框，则圆角将延伸到与所选面或边线相切的所有面，切线延伸效果如图6-4所示。

图6-4 切线延伸效果

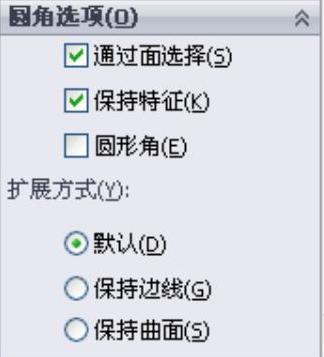

（7）在“圆角选项”选项组的“扩展方式”组中选择一种扩展方式，如图6-5所示，显示扩展方式。

●默认：系统根据几何条件（进行圆角处理的边线凸起和相邻边线等）默认选择“保持边线”或“保持曲面”选项。

●保持边线：系统将保持邻近的直线形边线的完整性，但圆角曲面断裂成分离的曲面。在许多情况下，圆角的顶部边线中会有沉陷，如图6-6a所示。

图6-5 扩展方式

●保持曲面：使用相邻曲面来剪裁圆角。因此圆角边线是连续且光滑的，但是相邻边线会受到影响，如图6-6b所示。

图6-6 保持边线与曲面

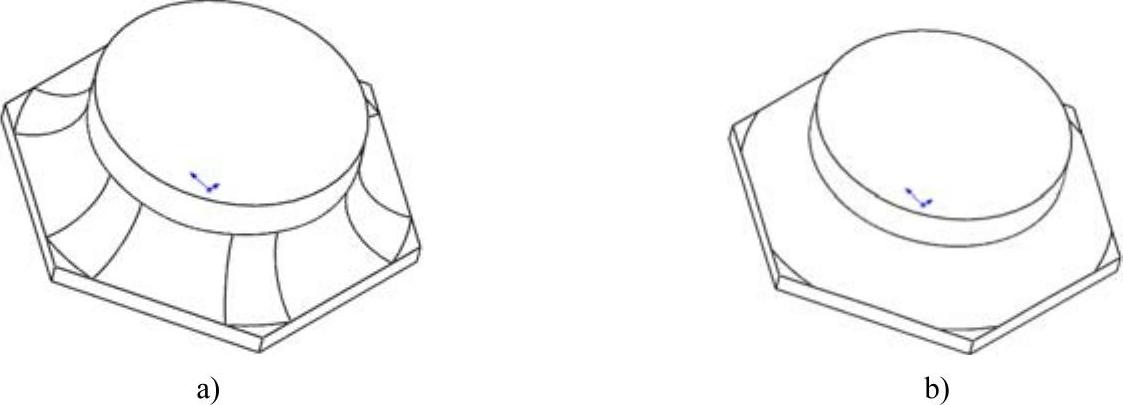

a)保持边线 b)保持曲面

（8）圆角属性设置完毕，单击（确定）按钮，生成等半径圆角特征。
