6.1.3  圆形角圆角特征

6.1.3 圆形角圆角特征

使用圆形角圆角特征可以控制角部边线之间的过渡，圆形角圆角将混合连接的边线，从而消除或平滑两条边线汇合处的尖锐接合点。

下面介绍创建圆形角圆角特征的操作步骤。

（1）单击“特征”工具栏中的（圆角）按钮，或选择菜单栏中的“插入”→“特征”→“圆角”命令。

（2）在弹出的“圆角”属性管理器的“圆角类型”选项组中，点选“等半径”单选钮。

（3）在“圆角项目”选项组中，取消对“切线延伸”复选框的勾选。

（4）在“圆角项目”选项组的（半径）文本框中设置圆角半径。

（5）单击（边线、面、特征、环）图标右侧的列表框，然后在右侧的图形区（见图6-7）中选择两个或更多相邻的模型边线、面或环。

（6）在“圆角选项”选项组中，勾选“圆形角”复选框。

（7）圆角属性设置完毕，单击（确定）按钮，生成圆形角圆角特征，如图6-8所示。

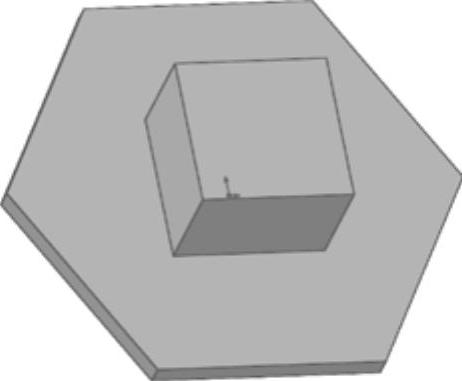

图6-7 打开的文件实体

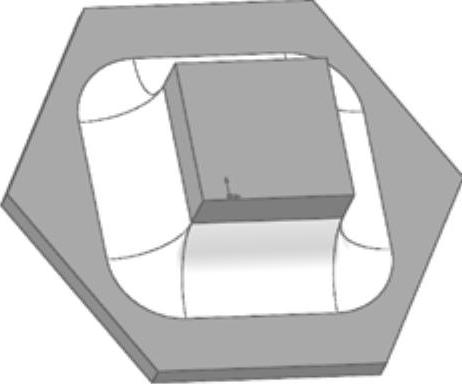

图6-8 生成的圆角特征
