6.1.4  逆转圆角特征

6.1.4 逆转圆角特征

使用逆转圆角特征可以在混合曲面之间沿着零件边线生成圆角，从而进行平滑过渡。如图6-9所示说明了应用逆转圆角特征的效果。

下面介绍创建逆转圆角特征的操作步骤。

（1）单击“特征”工具栏中的（圆角）按钮，或选择菜单栏中的“插入”→“特征”→“圆角”命令，系统弹出“圆角”属性管理器。

（2）在“圆角类型”选项组中，点选“等半径”单选钮。

（3）在“圆角项目”选项组中，勾选“多半径圆角”复选框。

（4）单击（边线、面、特征、环）图标右侧的显示框，然后在右侧的图形区中选择3个或更多具有共同顶点的边线。

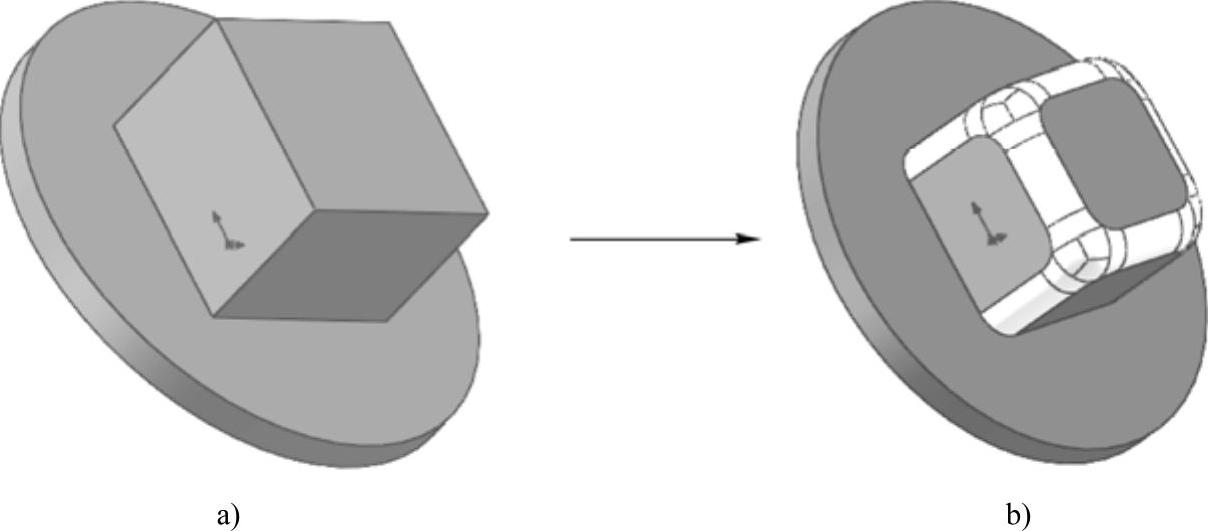

图6-9 逆转圆角效果

a)未使用逆转圆形角特征 b)使用逆转圆形角特征

（5）在“逆转参数”选项组的（距离）文本框中设置距离。

（6）单击（逆转顶点）图标右侧的列表框，然后在右侧的图形区中选择一个或多个顶点作为逆转顶点。

（7）单击“设定所有”按钮，将相等的逆转距离应用到通过每个顶点的所有边线。逆转距离将显示在（逆转距离）右侧的列表框和图形区的标注中，如图6-10所示。

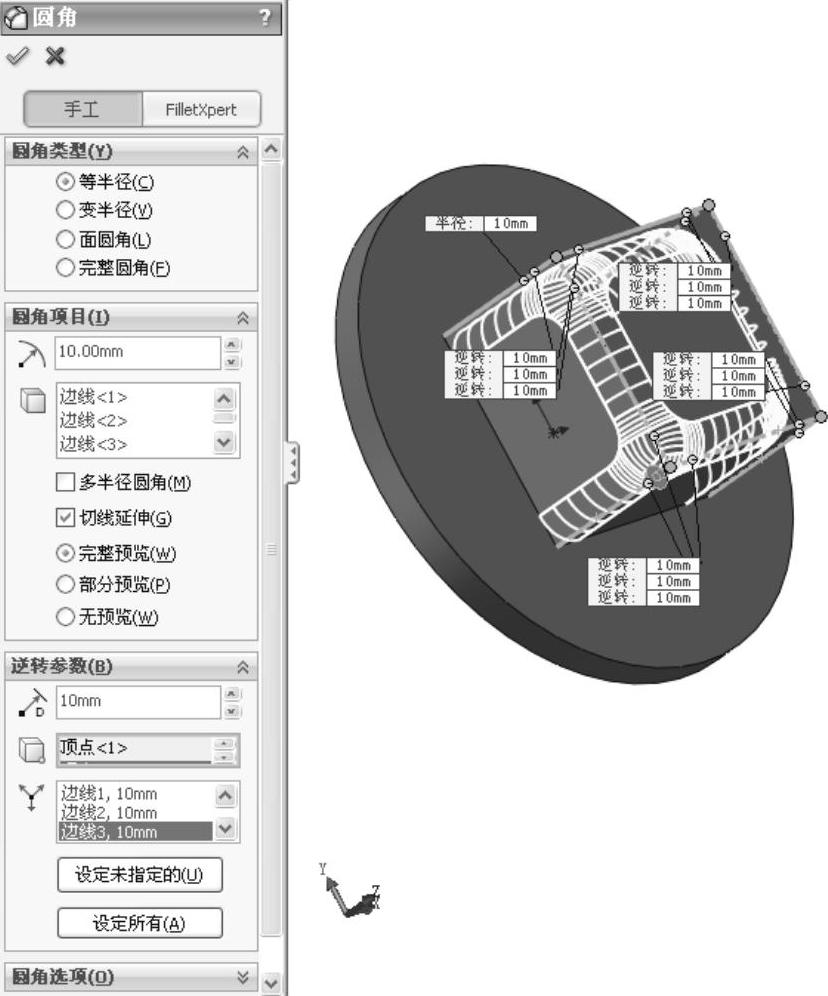

图6-10 生成逆转圆角特征

（8）如果要对每一条边线分别设定不同的逆转距离，则进行如下操作。

1）单击（逆转顶点）图标右侧的列表框，在右侧的图形区中选择多个顶点作为逆转顶点。

2）在（距离）文本框中为每一条边线设置逆转距离。

3）在（逆转距离）列表框中会显示每条边线的逆转距离。

（9）圆角属性设置完毕，单击（确定）按钮，生成逆转圆角特征，如图6-9b所示。
