6.3.2  实例——瓜皮小帽

6.3.2 实例——瓜皮小帽

本实例绘制的瓜皮小帽如图6-51所示。

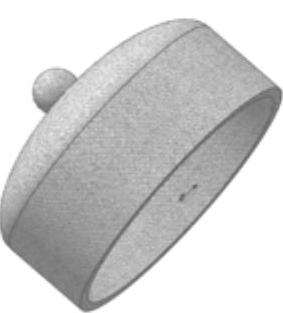

图6-51 瓜皮小帽

思路分析

首先绘制瓜皮小帽的帽围,然后利用“圆顶”命令绘制椭圆帽顶,利用“抽壳”命令绘制帽里,最后利用“旋转”命令绘制头饰。绘制流程如图6-52所示。

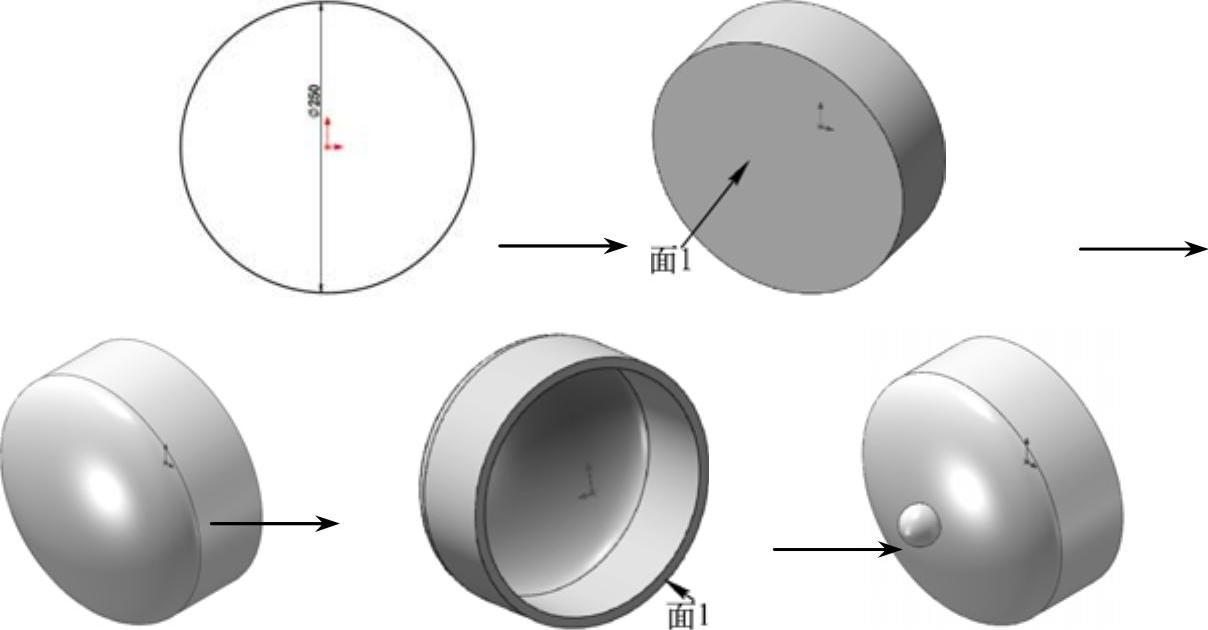

图6-52 瓜皮小帽绘制流程图

参见光盘

光盘\动画演示\第6章\瓜皮小帽.avi

绘制步骤

(1)新建文件。启动SolidWorks 2012,选择菜单栏中的“文件”→“新建”命令,创建一个新的零件文件。

(2)绘制帽子轮廓草图。在左侧的FeatureManager设计树中选择“前视基准面”作为绘图基准面。单击“草图”工具栏中的978-7-111-39309-2-Chapter06-154.jpg(圆)按钮,以原点为圆心绘制一个圆。


(4)拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令,或者单击“特征”工具栏中的978-7-111-39309-2-Chapter06-156.jpg(拉伸凸台/基体)按钮,此时系统弹出“拉伸”属性管理器。在978-7-111-39309-2-Chapter06-157.jpg(深度)文本框中输入“80”,如图6-54所示,然后单击978-7-111-39309-2-Chapter06-158.jpg(确定)按钮,结果如图6-55所示。

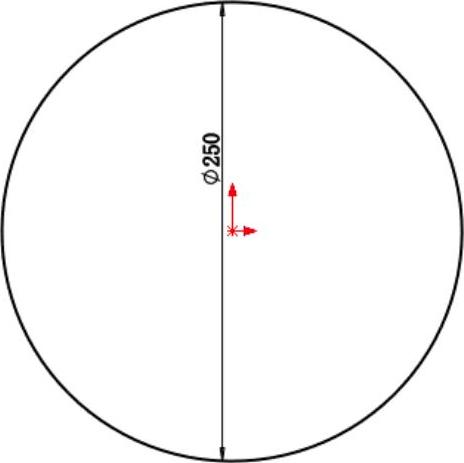

图6-53 标注尺寸

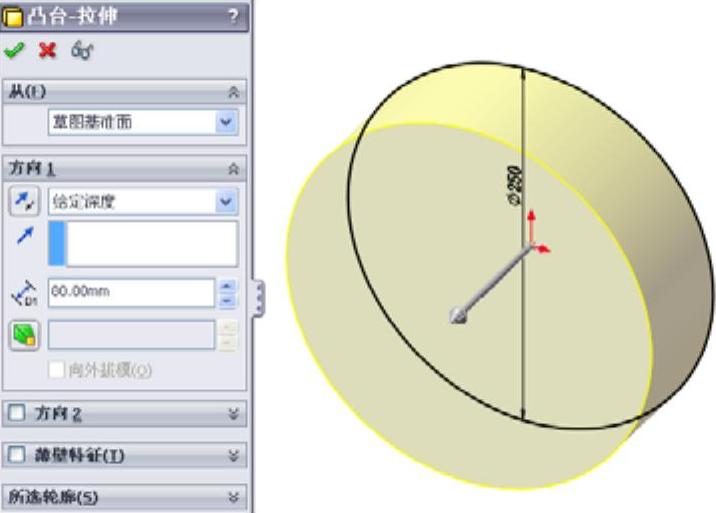

图6-54 “凸台-拉伸”属性管理器

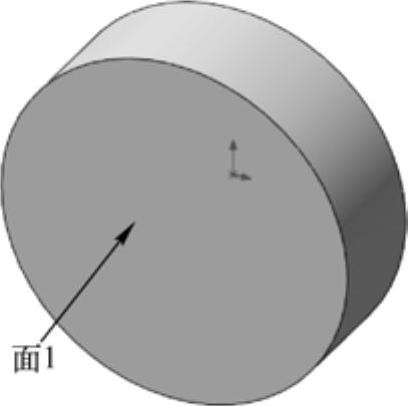

图6-55 拉伸实体

(5)圆顶实体。选择菜单栏中的“插入”→“特征”→“圆顶”命令,或者单击“特征”工具栏中的978-7-111-39309-2-Chapter06-162.jpg(圆顶)按钮,此时系统弹出“圆顶”属性管理器。在“参数”选项组中,单击选择如图6-55所示的表面1。按照如图6-56所示进行设置后,单击978-7-111-39309-2-Chapter06-163.jpg(确定)按钮,圆顶实体如图6-57所示。

(6)绘制切除实体草图。在左侧的“FeatureManager设计树”中选择“右视基准面”作为绘图基准面。单击“草图”工具栏中的978-7-111-39309-2-Chapter06-164.jpg(中心线)按钮,过原点绘制一个竖直中心线。单击“草图”工具栏中的978-7-111-39309-2-Chapter06-165.jpg(等距实体)按钮,弹出“等距实体”属性管理器,选择草图边线,在978-7-111-39309-2-Chapter06-166.jpg(等距距离)文本框中输入“10mm”,如图6-58所示。单击“草图”工具栏中的978-7-111-39309-2-Chapter06-167.jpg(直线)按钮,完成闭合图形绘制,完成草图如图6-59所示。

(7)旋转切除实体。选择菜单栏中的“插入”→“切除”→“旋转”命令,或者单击“特征”工具栏中的978-7-111-39309-2-Chapter06-168.jpg(旋转切除)按钮,此时系统弹出“切除-旋转”属性管理器,如图6-60所示,然后单击978-7-111-39309-2-Chapter06-169.jpg(确定)按钮,结果图如图6-61所示。

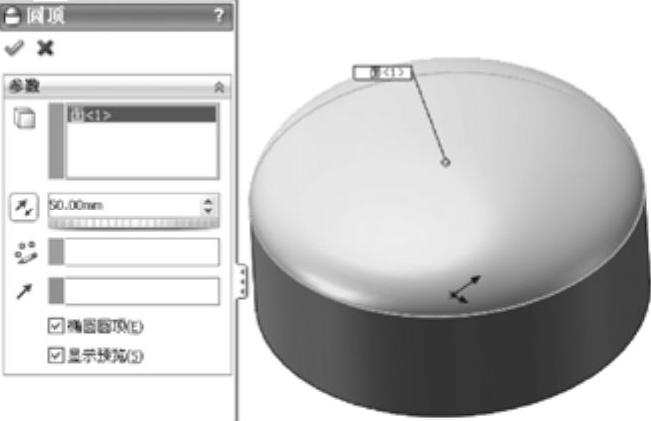

图6-56 “圆顶”属性管理器

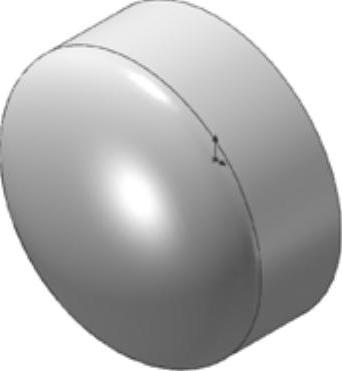

图6-57 圆顶操作结果

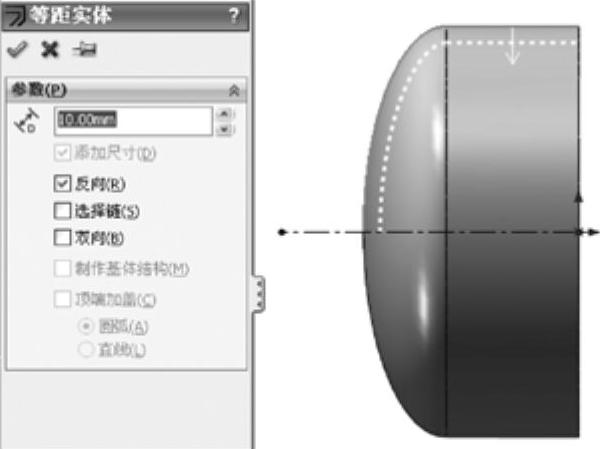

图6-58 等距实体

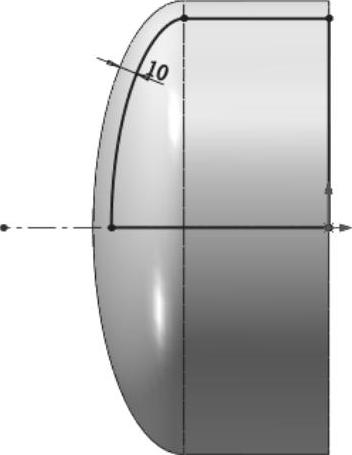

图6-59 等距结果


图6-60 “切除-旋转”属性管理器

(8)设置基准面。单击“参考几何体”工具栏中的978-7-111-39309-2-Chapter06-175.jpg(基准面)按钮,或执行“插入”→“参考几何体”→“基准面”菜单命令,在左侧弹出“基准面”属性管理器,在“第一参考”选项组下978-7-111-39309-2-Chapter06-176.jpg图标后选择如图6-61所示面1,输入偏移距离“140”,如图6-62所示。然后单击978-7-111-39309-2-Chapter06-177.jpg(确定)按钮,结果如图6-63所示。

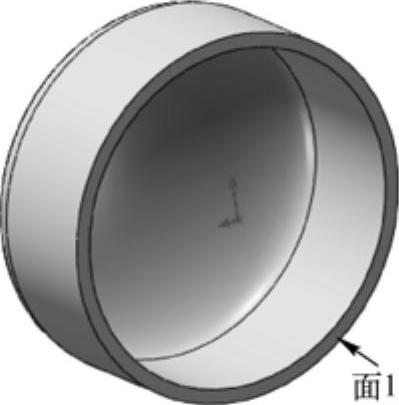

图6-61 切除结果

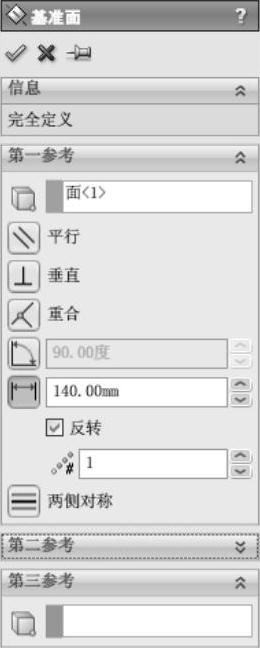

图6-62 “基准面”属性管理器

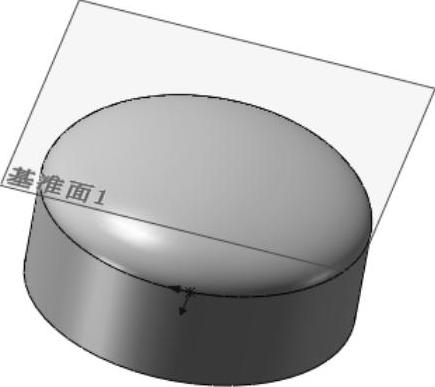

图6-63 创建基准面1

(9)绘制草图。选择上步绘制的基准面1为草绘平面,单击“草图”工具栏中的978-7-111-39309-2-Chapter06-181.jpg(草图绘制)按钮,单击“草图”工具栏中的978-7-111-39309-2-Chapter06-182.jpg(圆)按钮,以原点为圆心绘制一个圆;单击“草图”工具栏中的978-7-111-39309-2-Chapter06-183.jpg(直线)按钮,绘制过原点竖直线,单击“草图”工具栏中的978-7-111-39309-2-Chapter06-184.jpg(裁剪实体)按钮,修剪单侧圆弧。


(11)旋转实体。单击“特征”工具栏中的978-7-111-39309-2-Chapter06-186.jpg(旋转)按钮,或执行“插入”→“凸台/基体”→“旋转”菜单命令。此时系统弹出“旋转”属性管理器。在978-7-111-39309-2-Chapter06-187.jpg(旋转轴)文本框中选择竖直直线,如图6-65所示,然后单击978-7-111-39309-2-Chapter06-188.jpg(确定)按钮。

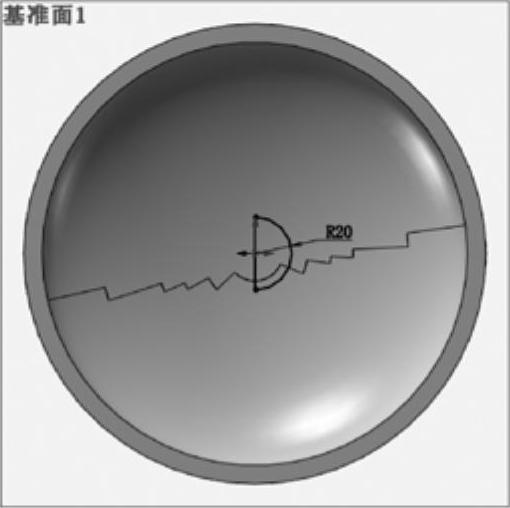

图6-64 草图标注尺寸


图6-65 “旋转”属性管理器

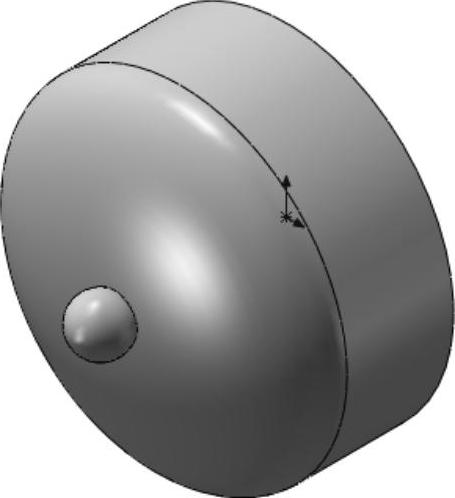

图6-66 等轴测视图结果
