6.4.1 等厚度抽壳特征

下面介绍生成等厚度抽壳特征的操作步骤。

(1)单击“特征”工具栏中的978-7-111-39309-2-Chapter06-195.jpg(抽壳)按钮,或选择菜单栏中的“插入”→“特征”→“抽壳”命令,系统弹出“抽壳”属性管理器。

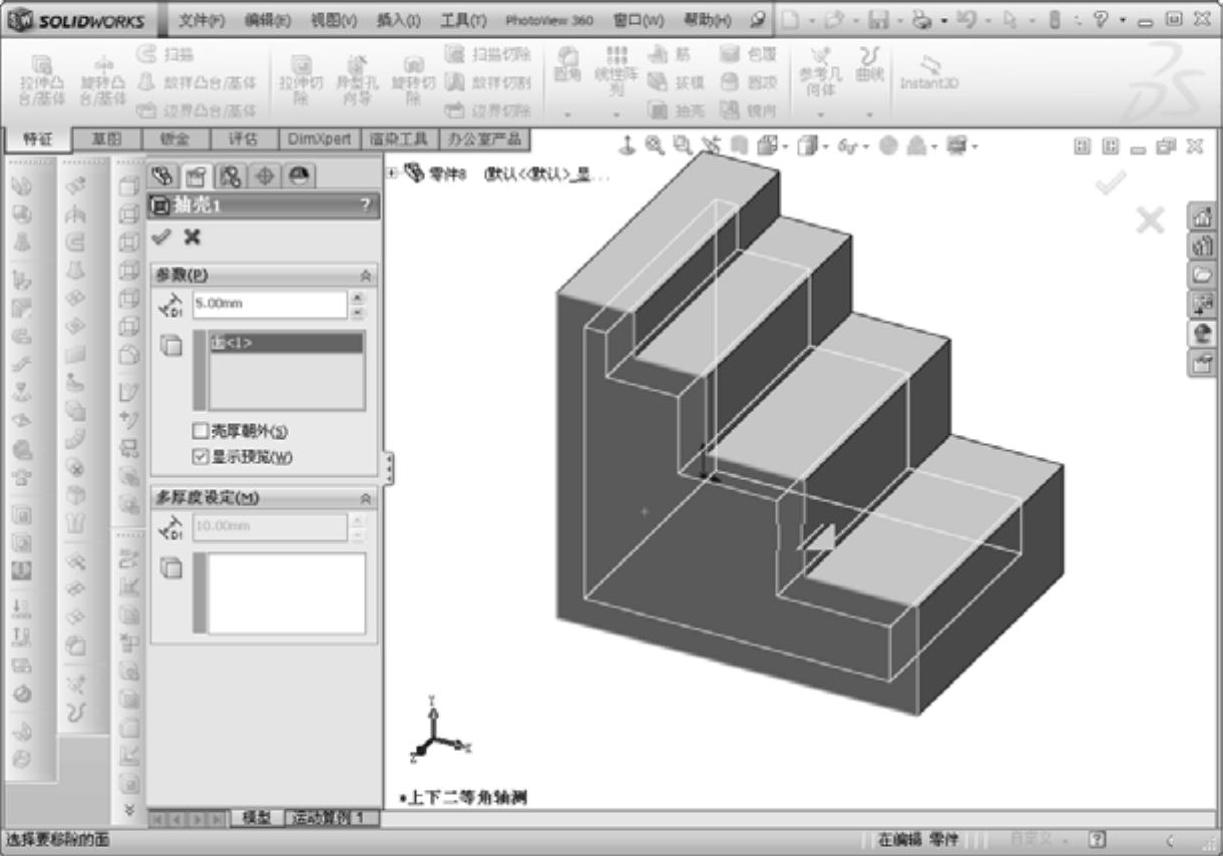

(3)单击978-7-111-39309-2-Chapter06-197.jpg(要移除的面)图标右侧的列表框,然后从右侧的图形区中选择一个或多个面作为开口面。此时在列表框中显示所选的开口面,如图6-68所示。


图6-68 选择开口面

(4)如果勾选了“壳厚朝外”复选框,则会增加零件外部尺寸,从而生成抽壳。


技巧荟萃

如果在步骤(3)中没有选择开口面,则系统会生成一个闭合、掏空的模型。
