7.1.3  草图驱动阵列

7.1.3 草图驱动阵列

SolidWorks 2012还可以根据草图上的草图点来安排特征的阵列。用户只要控制草图上的草图点，就可以将整个阵列扩散到草图中的每个点。

下面介绍创建草图阵列的操作步骤。

（1）单击“草图”工具栏中的（草图绘制）按钮，在零件的面上打开一个草图。

（2）单击“草图”工具栏中的（点）按钮，绘制驱动阵列的草图点。

（3）单击“草图”工具栏中的（草图绘制）按钮，关闭草图。

（4）单击“特征”工具栏中的（草图驱动的阵列）按钮，或者选择菜单栏中的“插入”→“阵列/镜像”→“由草图驱动的阵列”命令，系统弹出“由草图驱动的阵列”属性管理器。

（5）在“选择”选项组中，单击（参考草图）图标右侧的列表框，然后选择驱动阵列的草图，则所选草图的名称显示在该列表框中。

（6）选择参考点。

●重心：如果点选该单选钮，则使用原始样本特征的重心作为参考点。

●所选点：如果点选该单选钮，则在图形区中选择参考顶点。可以使用原始样本特征的重心、草图原点、顶点或另一个草图点作为参考点。

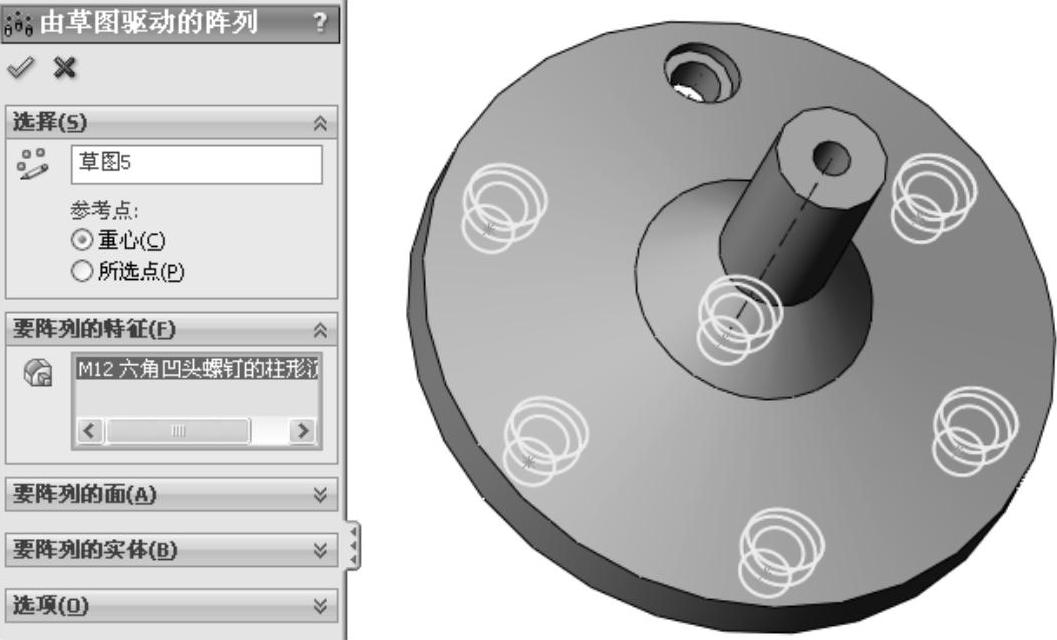

（7）单击“要阵列的特征”选项组（要阵列的特征）图标右侧的列表框，然后选择要阵列的特征。此时在图形区中可以预览阵列效果，如图7-8所示。

图7-8 预览阵列效果

（8）勾选“几何体阵列”复选框，则只复制原始样本特征而不对它进行求解，这样可以加速生成及重建模型的速度。但是如果某些特征的面与零件的其余部分合并在一起，则不能为这些特征生成几何体阵列。

（9）草图阵列属性设置完毕，单击（确定）按钮，生成草图驱动的阵列。
