7.1.2  圆周阵列

7.1.2 圆周阵列

圆周阵列是指绕一个轴心以圆周路径生成多个子样本特征。在创建圆周阵列特征之前,首先要选择一个中心轴,这个轴可以是基准轴或者临时轴。每一个圆柱和圆锥面都有一条轴线,称之为临时轴。临时轴是由模型中的圆柱和圆锥隐含生成的,在图形区中一般不可见。在生成圆周阵列时需要使用临时轴,单击菜单栏中的“视图”→“临时轴”命令就可以显示临时轴了。此时该菜单旁边出现标记“√”,表示临时轴可见。此外,还可以生成基准轴作为中心轴。

下面介绍创建圆周阵列特征的操作步骤。

(1)选择菜单栏中的“视图”→“临时轴”命令,显示特征基准轴,如图7-6所示。

(2)在图形区选择原始样本特征(切除、孔或凸台等)。

(3)单击“特征”工具栏中的978-7-111-39309-2-Chapter07-15.jpg(圆周阵列)按钮,或选择菜单栏中的“插入”→“阵列/镜像”→“圆周阵列”命令,系统弹出“圆周阵列”属性管理器。

(4)在“要阵列的特征”选项组中高亮显示步骤(2)中所选择的特征。如果要选择多个原始样本特征,需按住〈Ctrl〉键进行选择。此时,在图形区生成一个中心轴,作为圆周阵列的圆心位置。

在“参数”选项组中,单击第一个列表框,然后在图形区中选择中心轴,则所选中心轴的名称显示在该列表框中。

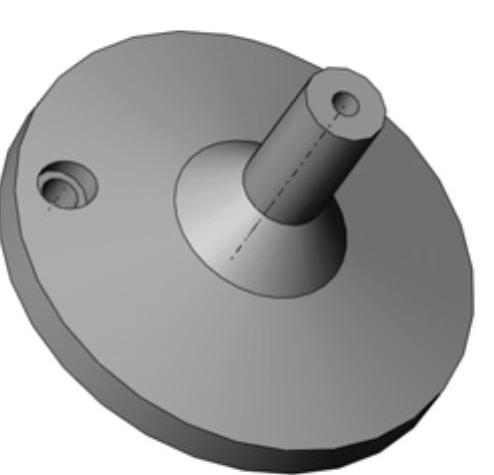

图7-6 打开的文件实体

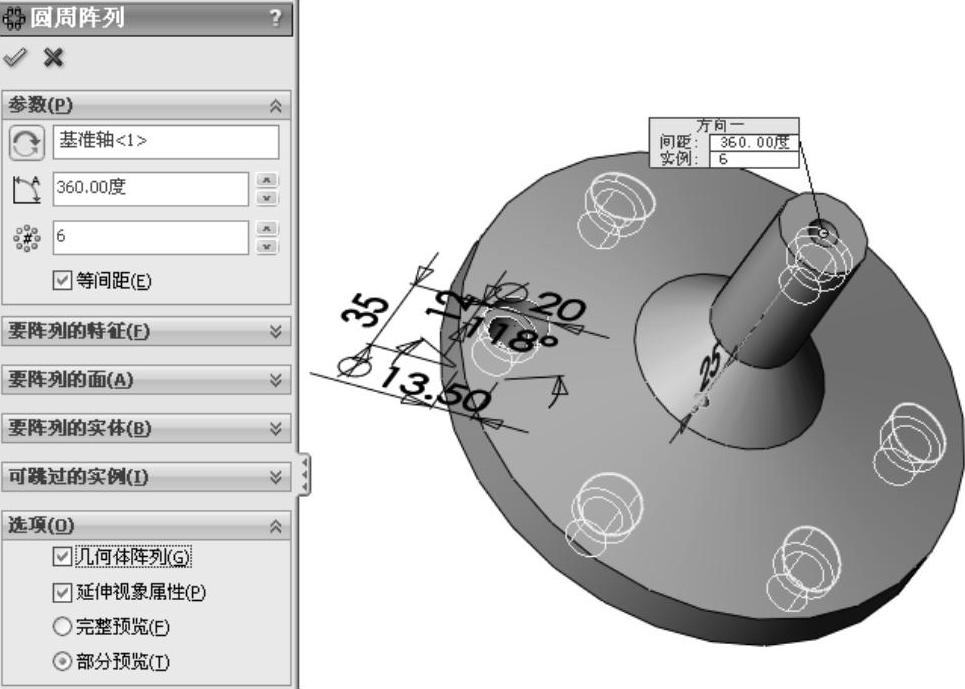

图7-7 预览圆周阵列效果

(8)勾选“等间距”复选框,则总角度将默认为360度,所有的阵列特征会等角度均匀分布。

(9)勾选“几何体阵列”复选框,则只复制原始样本特征而不对它进行求解,这样可以加速生成及重建模型的速度。但是如果某些特征的面与零件的其余部分合并在一起,则不能为这些特征生成几何体阵列。
