7.1.5  表格驱动阵列

7.1.5 表格驱动阵列

表格驱动阵列是指添加或检索以前生成的X-Y坐标,在模型的面上增添源特征。

下面介绍创建表格驱动阵列的操作步骤。

(1)执行坐标系命令。选择菜单栏中的“插入”→“参考几何体”→“坐标系”命令,或者单击“参考几何体”工具栏中的978-7-111-39309-2-Chapter07-38.jpg(坐标系)按钮,此时系统弹出“坐标系”属性管理器,创建一个新的坐标系。

(2)设置属性管理器。在“原点”一栏中,用鼠标选择如图7-14所示中的点A

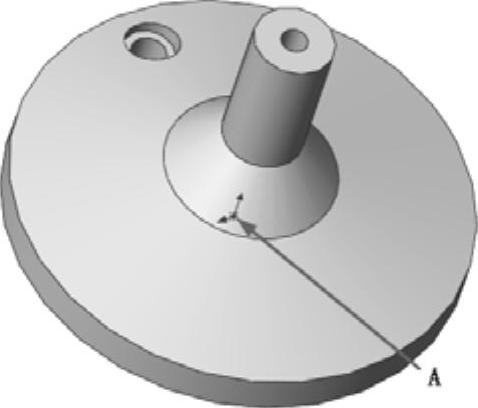

图7-14 绘制的图形

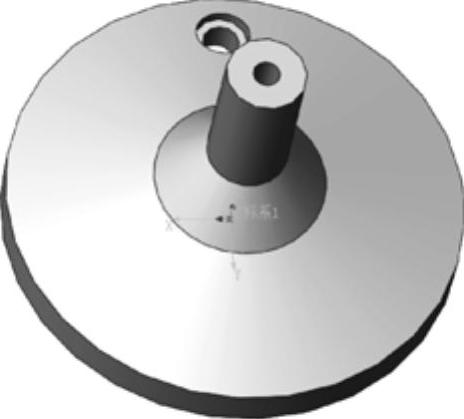

图7-15 创建坐标系的图形

(4)执行表格驱动阵列命令。选择菜单栏中的“插入”→“阵列/镜像”→“表格驱动的阵列”命令,或者单击“特征”工具栏中的978-7-111-39309-2-Chapter07-42.jpg(表格驱动的阵列)按钮,此时系统弹出如图7-16所示的“由表格驱动的阵列”对话框。

(5)设置对话框1。在“要复制的特征”一栏中,用鼠标选择如图7-14所示的拉伸的实体;在“坐标系”一栏中,用鼠标选择如图7-15所示中的坐标系2。如图7-17中,点0的坐标为源特征的坐标;双击点1的XY的文本框,输入要阵列的坐标值;重复此步骤,输入点2到点5的坐标值,“由表格驱动的阵列”对话框设置如图7-17所示。


图7-16 “由表格驱动的阵列”对话框1

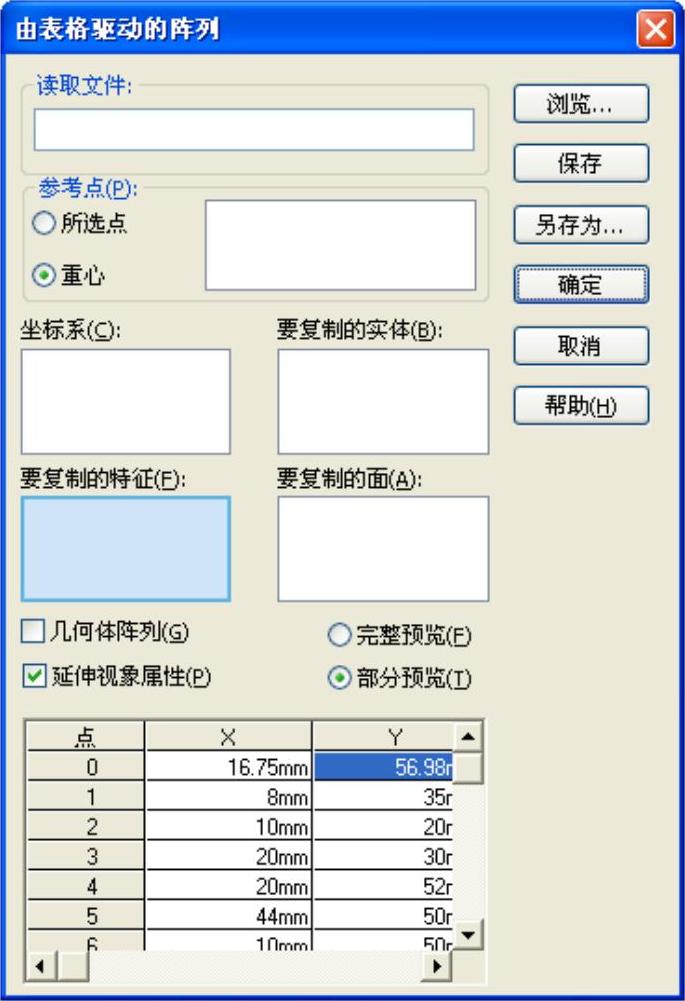

图7-17 “由表格驱动的阵列”对话框2

(6)确认表格驱动阵列特征。单击“由表格驱动的阵列”对话框中的“确定”按钮,结果如图7-18所示。

(7)取消显示视图中的坐标系。选择菜单栏中的“视图”→“坐标系”命令,取消视图中坐标系的显示,结果如图7-19所示。


图7-18 阵列的图形

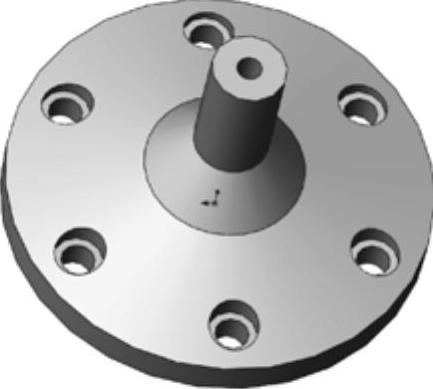

图7-19 取消坐标系显示的图形
