7.1.4  曲线驱动阵列

7.1.4 曲线驱动阵列

曲线驱动阵列是指沿平面曲线或者空间曲线生成的阵列实体。

下面介绍创建表格驱动阵列的操作步骤。

（1）设置基准面。用鼠标选择图7-9中的表面1，然后单击“标准视图”工具栏中的（正视于）按钮，将该表面作为绘制图形的基准面。

（2）绘制草图。选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，绘制如图7-10所示的样条曲线，然后退出草图绘制状态。

（3）执行曲线驱动阵列命令。选择菜单栏中的“插入”→“阵列/镜向”→“曲线驱动的阵列”命令，或者单击“特征”工具栏中的（曲线驱动的阵列）按钮，此时系统弹出如图7-11所示的“曲线驱动的阵列”属性管理器。

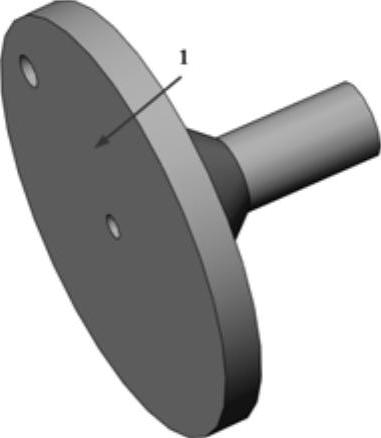

图7-9 打开的文件实体

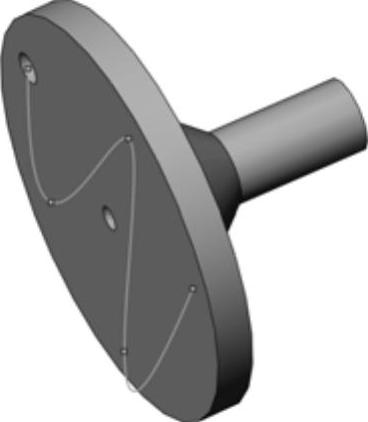

图7-10 绘制样条曲线

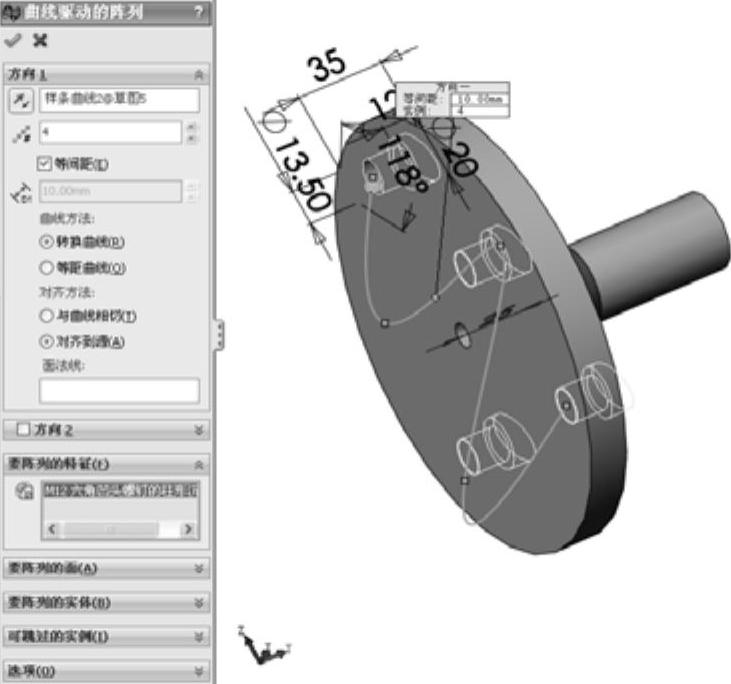

图7-11 “曲线驱动的阵列”属性管理器

（4）设置属性管理器。在“要阵列的特征”一栏中，用鼠标选择如图7-10所示拉伸的实体；在“阵列方向”一栏中，用鼠标选择样条曲线。其他设置参考图7-11所示。

（5）确认曲线驱动阵列的特征。单击“曲线驱动的阵列”属性管理器中的（确定）按钮，结果如图7-12所示。

（6）取消视图中草图显示。选择菜单栏中的“视图”→“草图”命令，取消视图中草图的显示，结果如图7-13所示。

图7-12 曲线驱动阵列的图形

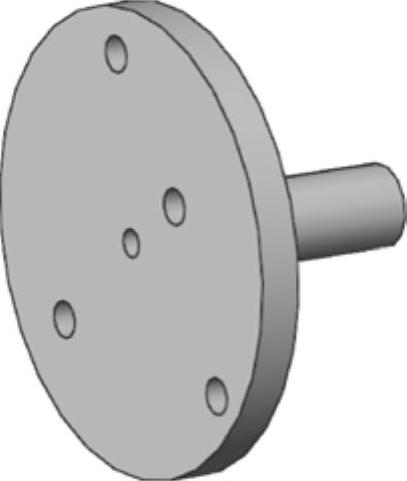

图7-13 取消草图显示的图形
