8.4.3  Instant3D

8.4.3 Instant3D

Instant3D可以使用户通过拖动控标或标尺来快速生成和修改模型几何体。动态修改特征是指系统不需要退回编辑特征的位置，直接对特征进行动态修改的命令。动态修改是通过控标移动、旋转来调整拉伸及旋转特征的大小。动态修改可以修改草图，也可以修改特征。

下面介绍动态修改特征的操作步骤。

1.修改草图

（1）单击“特征”工具栏中的（Instant3D）按钮，开始动态修改特征操作。

（2）单击“FeatureManager设计树”中的“拉伸1”作为要修改的特征，视图中该特征被亮显，如图8-34所示，同时，出现该特征的修改控标。

（3）拖动直径为80mm的控标，屏幕出现标尺，如图8-35所示。使用屏幕上的标尺可以精确地修改草图，修改后的草图如图8-36所示。

（4）单击“特征”工具栏中的（Instant3D）按钮，退出Instant3D特征操作，修改后的模型如图8-37所示。

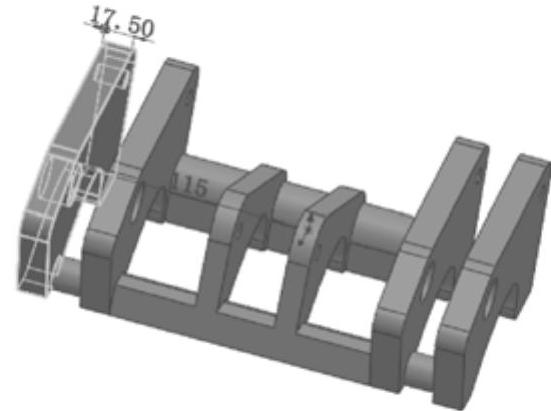

图8-34 选择需要修改的特征1

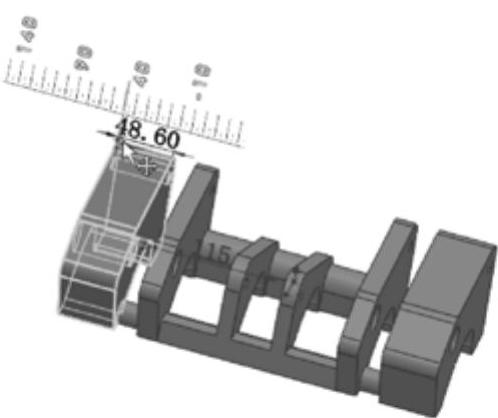

图8-35 标尺

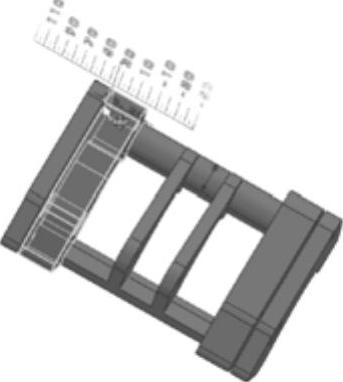

图8-36 修改后的草图

(https://www.daowen.com)

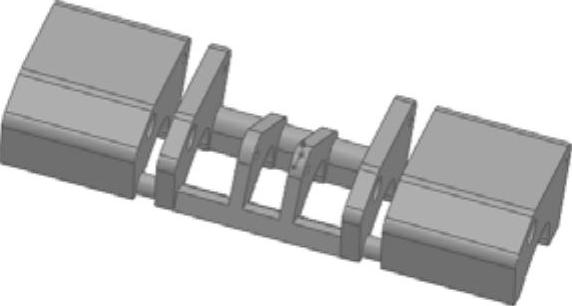

图8-37 修改后的模型1

2.修改特征

（1）单击“特征”工具栏中的（Instant3D）按钮，开始动态修改特征操作。

（2）单击“FeatureManager设计树”中的“拉伸2”作为要修改的特征，视图中该特征被亮显，如图8-38所示，同时，出现该特征的修改控标。

（3）拖动距离为5mm的修改光标，调整拉伸的长度，如图8-39所示。

（4）单击“特征”工具栏中的（Instant3D）按钮，退出Instant3D特征操作，修改后的模型如图8-40所示。

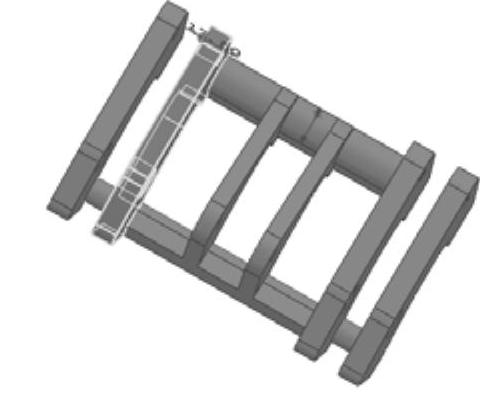

图8-38 选择需要修改的特征2

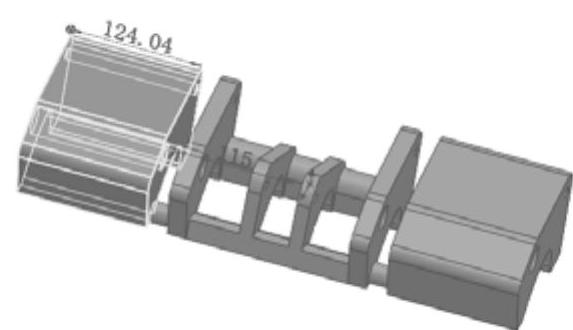

图8-39 拖动修改控标

图8-40 修改后的模型2
