8.5.2
设置零件的透明度
在装配体零件中，外面零件遮挡内部的零件，给零件的选择造成困难。设置零件的透明度后，可以透过透明零件选择非透明对象。
下面介绍设置零件透明度的操作步骤。
（1）打开的文件实体如图8-47所示。传动装配体的FeatureManager设计树如图8-48所示。
图8-47 打开的文件实体

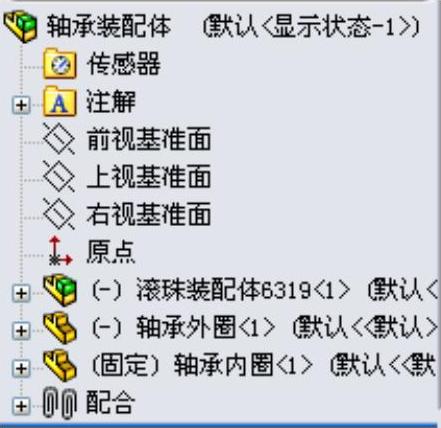

图8-48 传动装配体的FeatureManager设计树
（2）右击FeatureManager设计树中的文件名称“轴承外圈＜1＞”，或者右击视图中的基座1，系统弹出快捷菜单。单击
（透明度）按钮，如图8-49所示。
（3）设置透明度后的图形如图8-50所示。

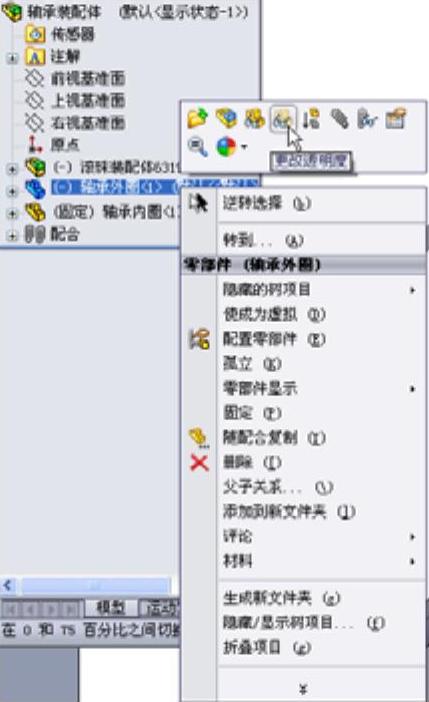

图8-49 快捷菜单

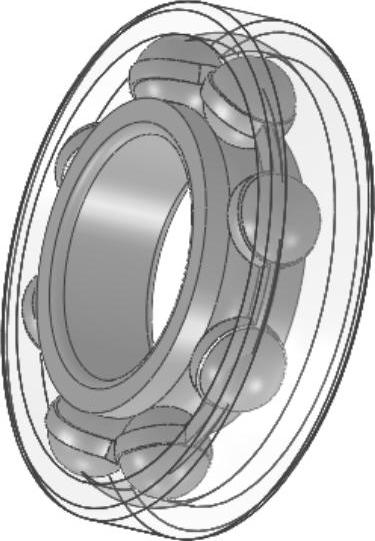

图8-50 设置透明度后的图形
