8.5.3  贴图

8.5.3 贴图

贴图是指在零件、装配模型面上覆盖图片，覆盖的图片在特定路径下保存，若特殊需要，用户也可以自己绘制图片，保存添加到零件、装配图中。

下面介绍设置零件贴图的操作步骤。

（1）在绘图区右侧单击（外观、布景和贴图）按钮，如图8-51所示，弹出如图8-52所示“外观、布景和贴图”的属性管理器，单击“标志”子选项，在管理器下部显示个标志图片。选择对应图标“gs”，将图标拖动到零件模型面上，在左侧显示“显示”属性管理器。

图8-51 右侧属性按钮

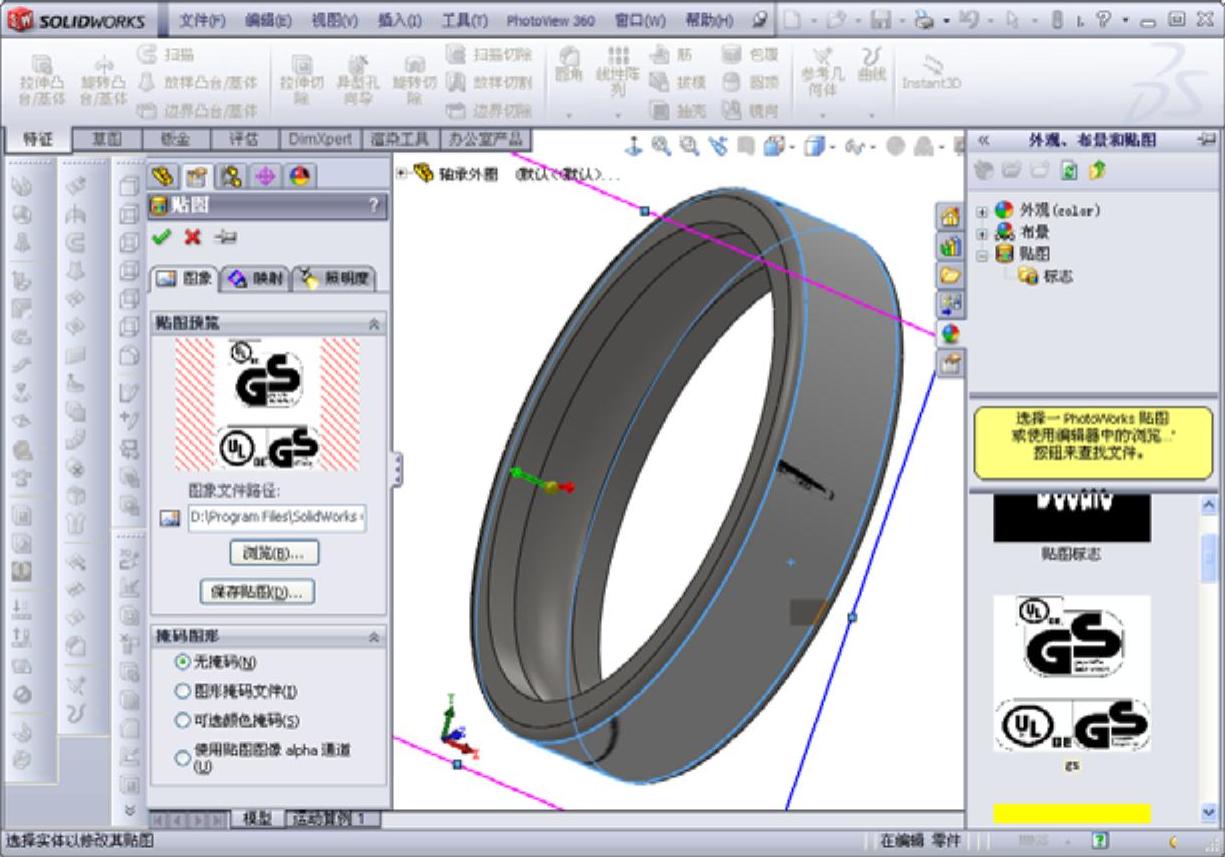

图8-52 放置贴图

（2）打开“图像”选项卡，在“贴图预览”选项组中显示图标，在“图像文件路径”列表中显示图片路径，单击按钮，弹出“打开”对话框，选择所需图片，勾选“缩略图”复选框，在右侧显示图片缩写，如图8-53所示。

图8-53 “打开”对话框

（3）打开“映射”选项卡，在“所选几何体”选项组中选择贴图面，在“映射”选项组、“大小/方向”选项组中设置参数，如图8-54所示。

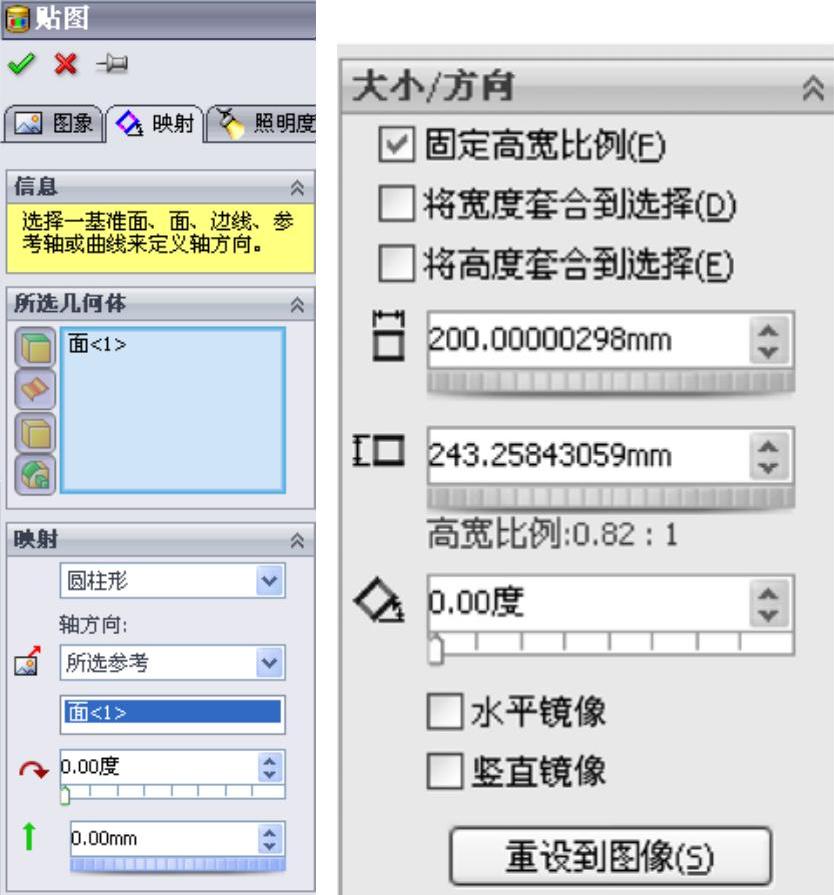

图8-54 “贴图”属性管理器

（4）同时也可以在绘图区调节矩形框大小，调整图片大小；选择矩形框中心左边，旋转图标，如图8-55所示。

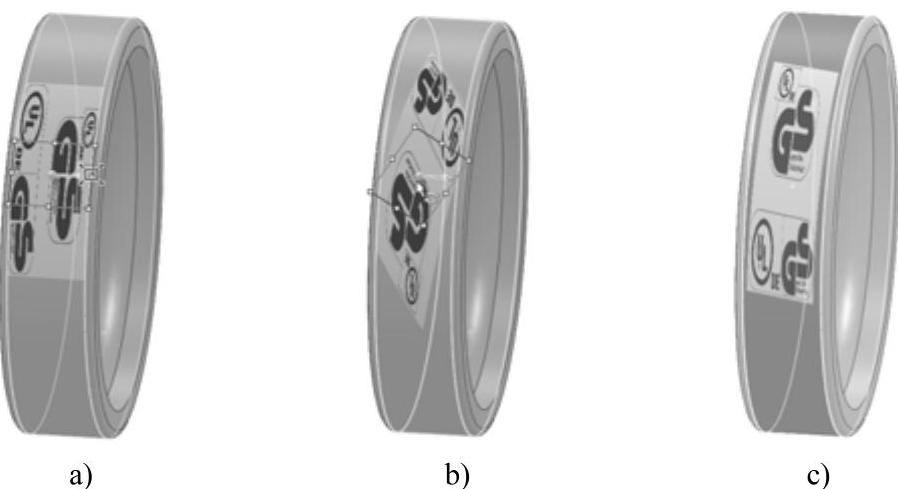

图8-55 设置贴图

a)调整图标大小 b)调整图标角度 c)贴图结果
