8.5.4  布景

8.5.4 布景

布景是指在模型后面提供一可视背景。在SolidWorks中，它们在模型上提供反射。在插入PhotoView 360插件时，布景提供逼真的光源，包括照明度和反射，从而要求更少光源操纵。布景中的对象和光源可在模型上形成反射并在楼板上投射阴影。

布景由以下组成。

●选择的基于预设布景或图像的球形环境映射到模型周围。

●二维背景可以是单色、渐变颜色或您选择的图像。虽然环境单元被背景部分遮掩，但仍然会在模型中反映出来。也可以关闭背景，以显示球形环境。

●可以在二维地板上看到阴影和反射。您可以更改模型与地板之间的距离。

在绘图区右侧单击（外观、布景和贴图）按钮，选择在右侧如图8-56所示。

在“基本布景”子选项中选择“三点绿色”，并将所选背景拖动到绘图区，弹出图8-57所示“背景显示设定”对话框，模型显示如图8-58所示。

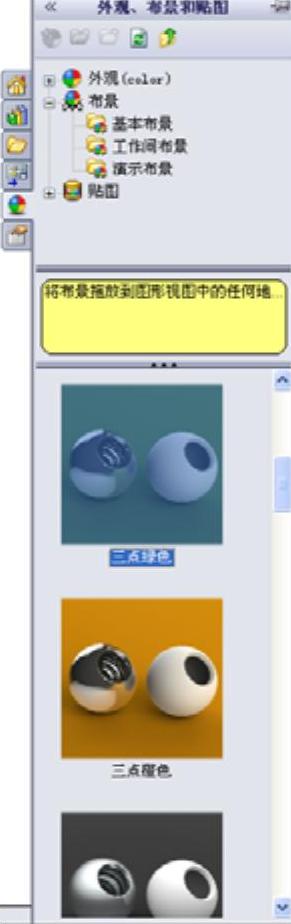

图8-56 “布景”属性栏

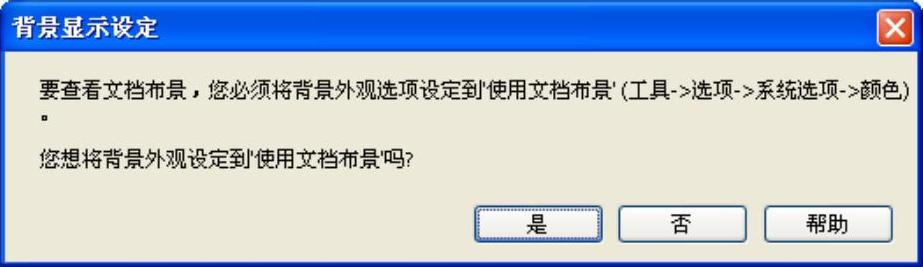

图8-57 “背景显示设定”对话框

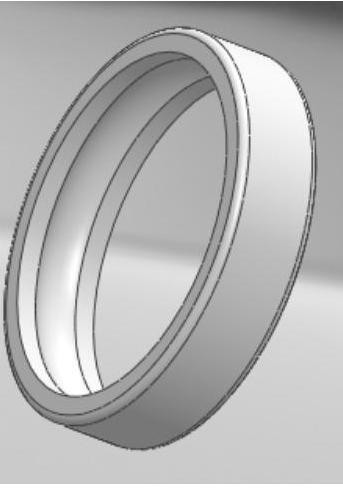

图8-58 模型显示
