9.2.2  延伸曲面

9.2.2 延伸曲面

延伸曲面是指将现有曲面的边缘，沿着切线方向，以直线或者随曲面的弧度方向产生附加的延伸曲面。

下面介绍延伸曲面的操作步骤。

（1）单击菜单栏中的“插入”→“曲面”→“延伸曲面”命令，或者单击“曲面”工具栏中的（延伸曲面）按钮，系统弹出“延伸曲面”属性管理器。

（2）单击（所选面/边线）列表框，选择如图9-39所示的边线1；点选“距离”单选钮，在（距离）文本框中输入“60”；在“延伸类型”选项组中，点选“同一曲面”单选钮，如图9-40所示。

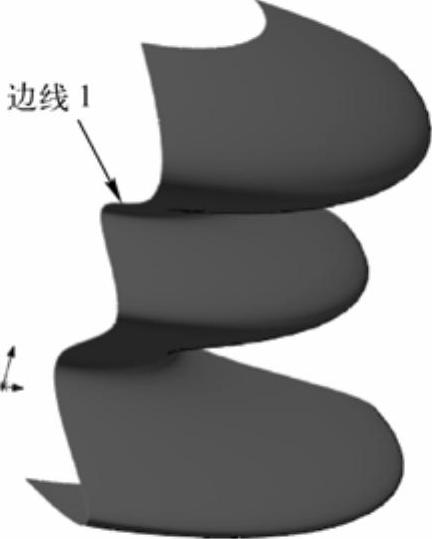

图9-39 打开的文件实体

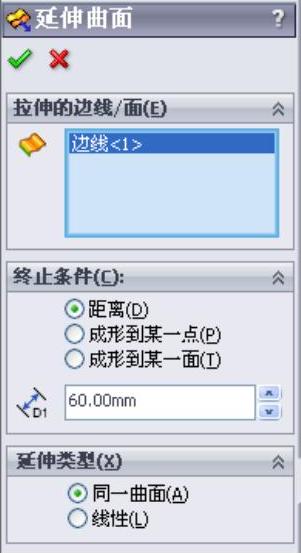

图9-40 “延伸曲面”属性管理器

（3）单击（确定）按钮，生成的延伸曲面如图9-41所示。(https://www.daowen.com)

延伸曲面的延伸类型有两种方式：一种是同一曲面类型，是指沿曲面的几何体延伸曲面；另一种是线性类型，是指沿边线相切于原有曲面来延伸曲面。图9-41所示是使用同一曲面类型生成的延伸曲面，图9-42所示是使用线性类型生成的延伸曲面。

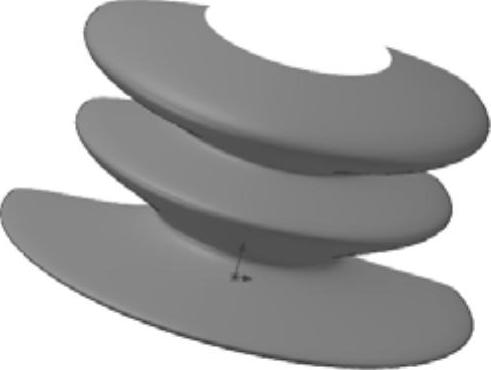

图9-41 同一曲面类型生成的延伸曲面

图9-42 线性类型生成的延伸曲面

在“延伸曲面”属性管理器的“终止条件”选项组中，各单选钮的意义如下。

●距离：按照在（距离）文本框中指定的数值延伸曲面。

●成形到某一面：将曲面延伸到（曲面/面）列表框中选择的曲面或者面。

●成形到某一点：将曲面延伸到（顶点）列表框中选择的顶点或者点。
