9.2.4  填充曲面

9.2.4 填充曲面

填充曲面是指在现有模型边线、草图或者曲线定义的边界内构成带任何边数的曲面修补。填充曲面通常用在以下几种情况中。

●纠正没有正确输入到SolidWorks中的零件，比如该零件有丢失的面。

●填充型芯和型腔造型零件中的孔。

●构建用于工业设计的曲面。

●生成实体模型。

●用于包括作为独立实体的特征或合并这些特征。

下面介绍填充曲面的操作步骤。

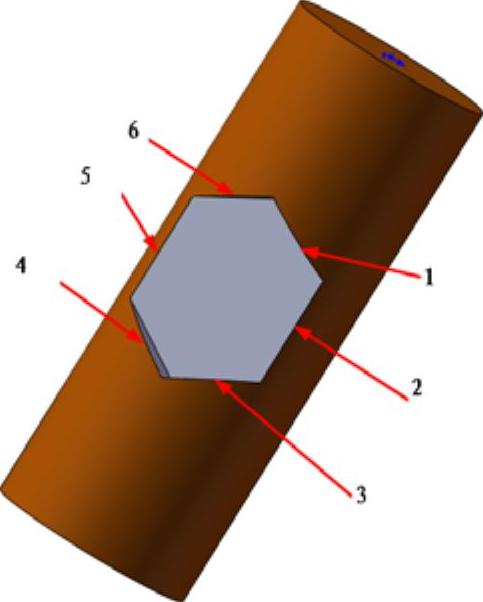

图9-50 打开的文件实体

（1）选择菜单栏中的“插入”→“曲面”→“填充”命令，或者单击“曲面”工具栏中的（填充曲面）按钮，系统弹出“填充曲面”属性管理器。

（2）在“修补边界”选项组中，单击依次选择如图9-50所示的边线1、边线2、边线3、边线4、边线5和边线6，其他设置如图9-51所示。

（3）单击（确定）按钮，生成的填充曲面如图9-52所示。

技巧荟萃

进行拉伸切除实体时，一定要注意调节拉伸切除的方向，否则系统会提示所进行的切除不与模型相交，或者切除的实体与所需要的切除相反。

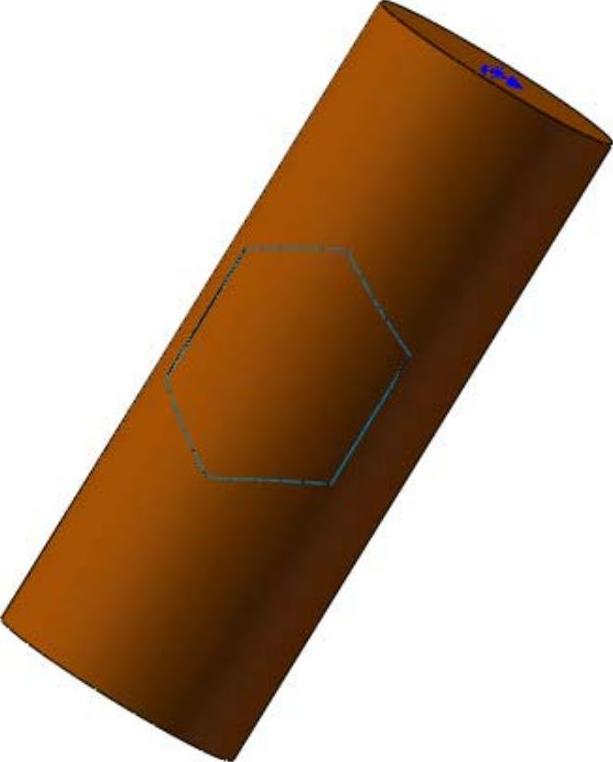

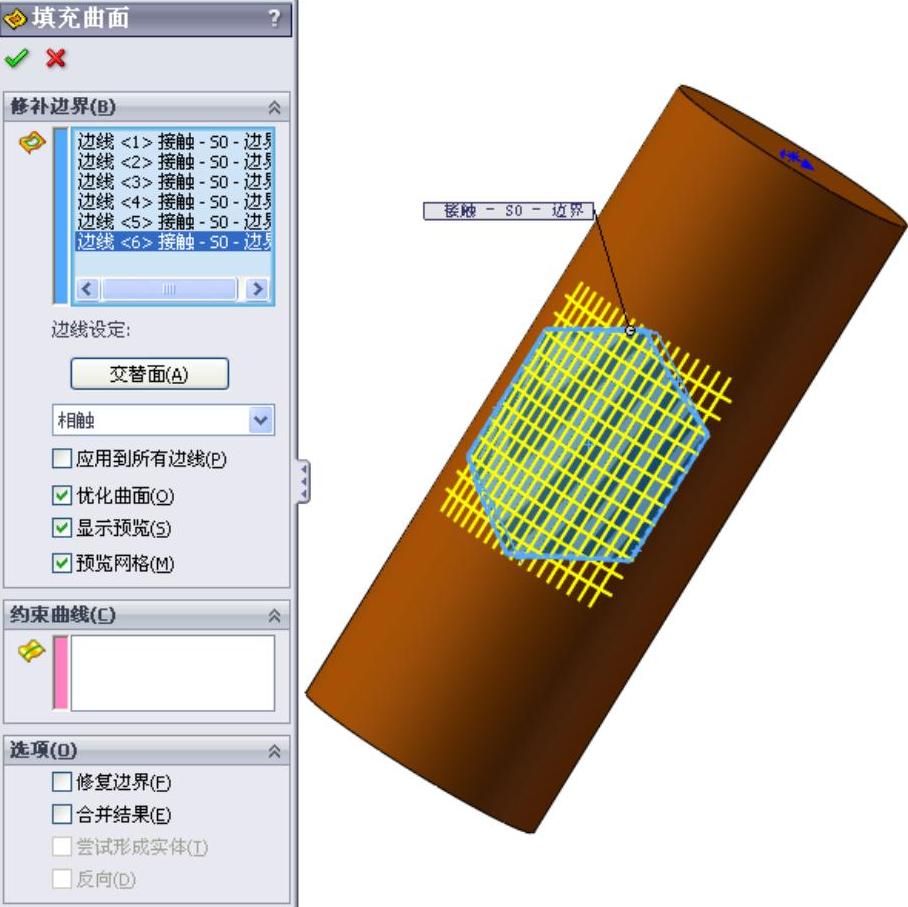

图9-51 “填充曲面”属性管理器

图9-52 填充曲面
