9.2.5  中面

9.2.5 中面

中面工具可让在实体上合适的所选双对面之间生成中面。合适的双对面应该处处等距，并且必须属于同一实体。

与所有在SolidWorks中生成的曲面相同，中面包括所有曲面的属性。中面通常有以下几种情况。

●单个：从图形区中选择单个等距面生成中面。

●多个：从图形区中选择多个等距面生成中面。

●所有：单击“曲面-中间面”属性管理器中的“查找双对面”按钮，让系统选择模型

上所有合适的等距面，用于生成所有等距面的中面。 下面介绍中面的操作步骤。

（1）选择菜单栏中的“插入”→“曲面”→“中面”命令，或者单击“曲面”工具栏中的（中面）按钮，系统弹出“中间”属性管理器。

（2）在“面1”列表框中，单击选择如图9-53所示的面1；在“面2”列表框中，单击选择如图9-53所示的面2；在“定位”文本框中输入“50”，“中面”属性管理器设置如图9-54所示。

（3）单击（确定）按钮，生成的中面如图9-55所示。

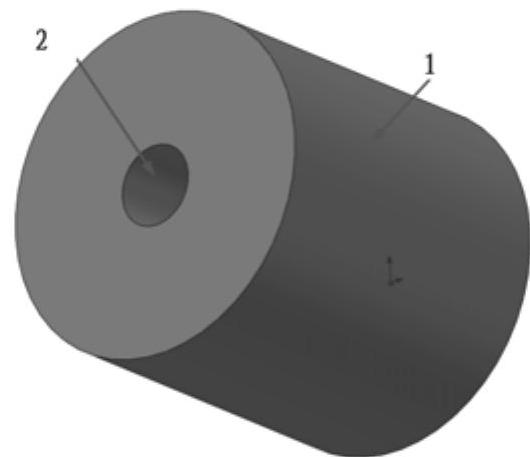

图9-53 打开的文件实体

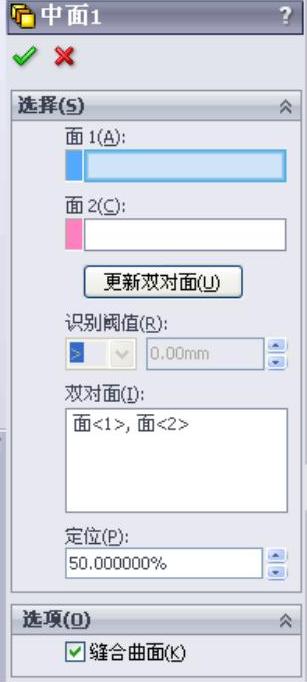

图9-54 “中间”属性管理器

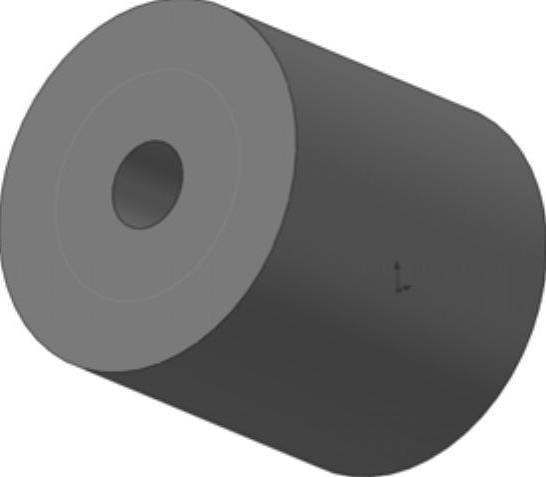

图9-55 创建中面

技巧荟萃

生成中面的定位值，是从面1的位置开始，位于面1和面2之间。
