9.2.3 剪裁曲面
剪裁曲面是指使用曲面、基准面或者草图作为剪裁工具来剪裁相交曲面，也可以将曲面和其他曲面联合使用作为相互的剪裁工具。
剪裁曲面有标准和相互两种类型。标准类型是指使用曲面、草图实体、曲线、基准面等来剪裁曲面；相互类型是指使用曲面本身来剪裁多个曲面。
下面介绍两种类型剪裁曲面的操作步骤。
1.标准类型剪裁曲面
（1）选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，系统弹出“剪裁曲面”属性管理器。
（2）在“剪裁类型”选项组中，点选“标准”单选钮；在“选择”选项组中，点选“保留选择”单选钮，并在
（剪裁曲面、基准面、或草图）列表框中，单击选择如图9-43所示的曲面2所标注处，在
（保留的部分）列表框中选择曲面1所标注处，属性管理器设置如图9-44所示。
图9-43 打开的文件实体

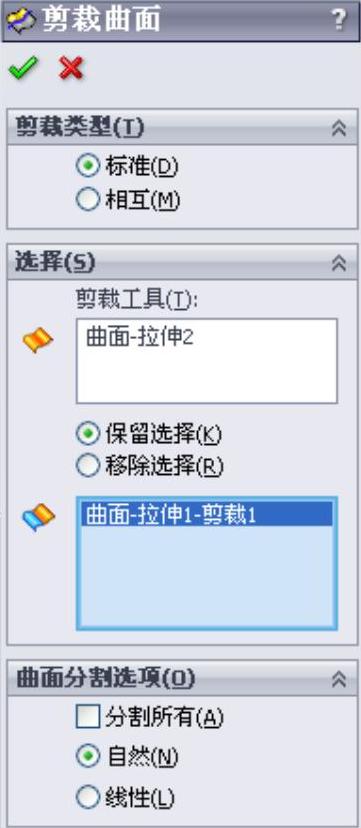

图9-44 “剪裁曲面”属性管理器1
（3）单击
（确定）按钮，生成剪裁曲面。保留选择的剪裁图形如图9-45所示。
如果在“剪裁曲面”属性管理器中点选“移除选择”单选钮，并在
（剪裁曲面、基准面、或草图）列表框中，单击选择如图9-43所示的曲面1所标注处，在
（保留的部分）列表框中选择曲面2所标注处，则会移除曲面1下面的曲面2部分，移除选择的剪裁图形如图9-46所示。

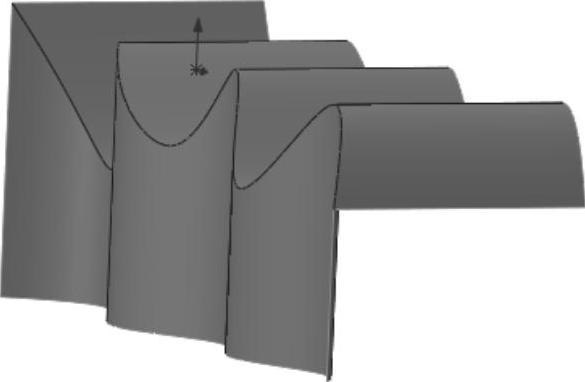

图9-45 保留选择的剪裁图形1

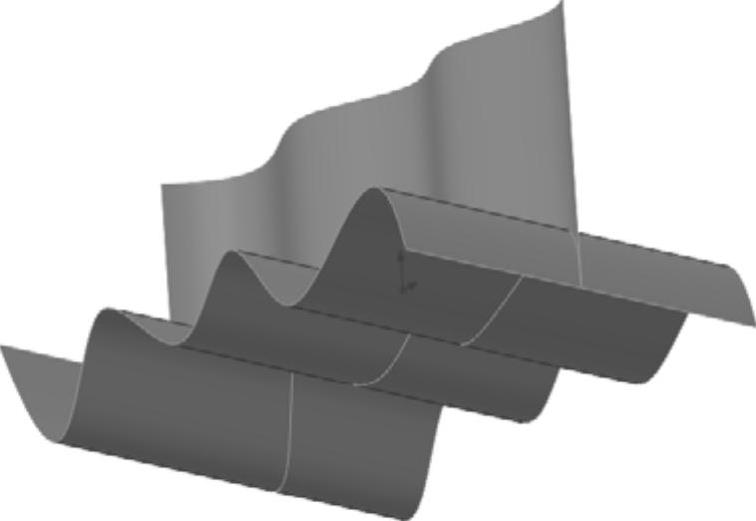

图9-46 移除选择的剪裁图形1
2.相互类型剪裁曲面
（1）选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，系统弹出“剪裁曲面”属性管理器。
（2）在“剪裁类型”选项组中，点选“相互”单选钮；在“剪裁工具”列表框中，单击选择如图9-43所示的曲面1和曲面2；点选“保留选择”单选钮，并在
（保留的部分）列表框中单击选择如图9-43所示的曲面1左侧和曲面2下侧，其他设置如图9-47所示。
（3）单击
（确定）按钮，生成剪裁曲面。保留选择的剪裁图形如图9-48所示。

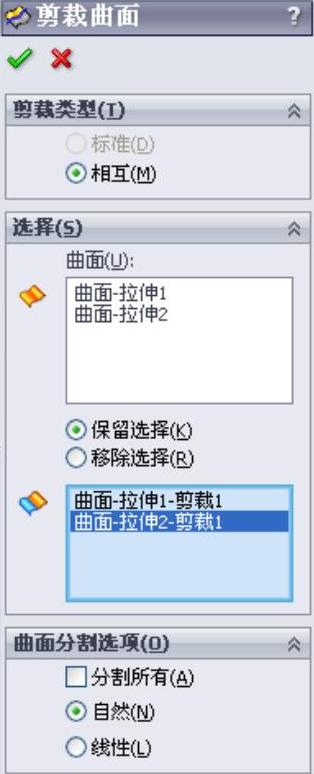

图9-47 “剪裁曲面”属性管理器2
如果在“剪裁曲面”属性管理器中点选“移除选择”单选钮，并在
（要移除的部分）列表框中，单击选择如图9-43所示的曲面1和曲面2所标注处，则会移除曲面1和曲面2的所选择部分。移除选择的剪裁图形如图9-49所示。

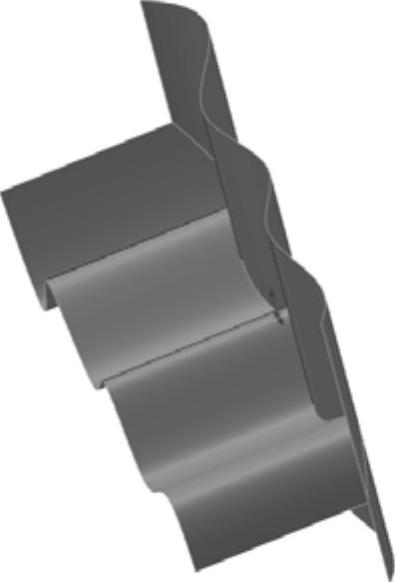

图9-48 保留选择的剪裁图形2
图9-49 移除选择的剪裁图形2
