10.6.2  修改成型工具

10.6.2 修改成型工具

SolidWorks软件自带的成型工具形成的特征，在尺寸上不能满足用户使用要求时，用户可以自行进行修改。

修改成型工具的操作步骤如下。

（1）单击（设计库）按钮，在对话框中按照路径Design Library\forming tools\找到需要修改的成型工具，鼠标双击成型工具图标，例如：鼠标双击embosses（凸起）工具中的dimple成型图标，如图10-124所示，系统将会进入dimple成型特征的设计界面。

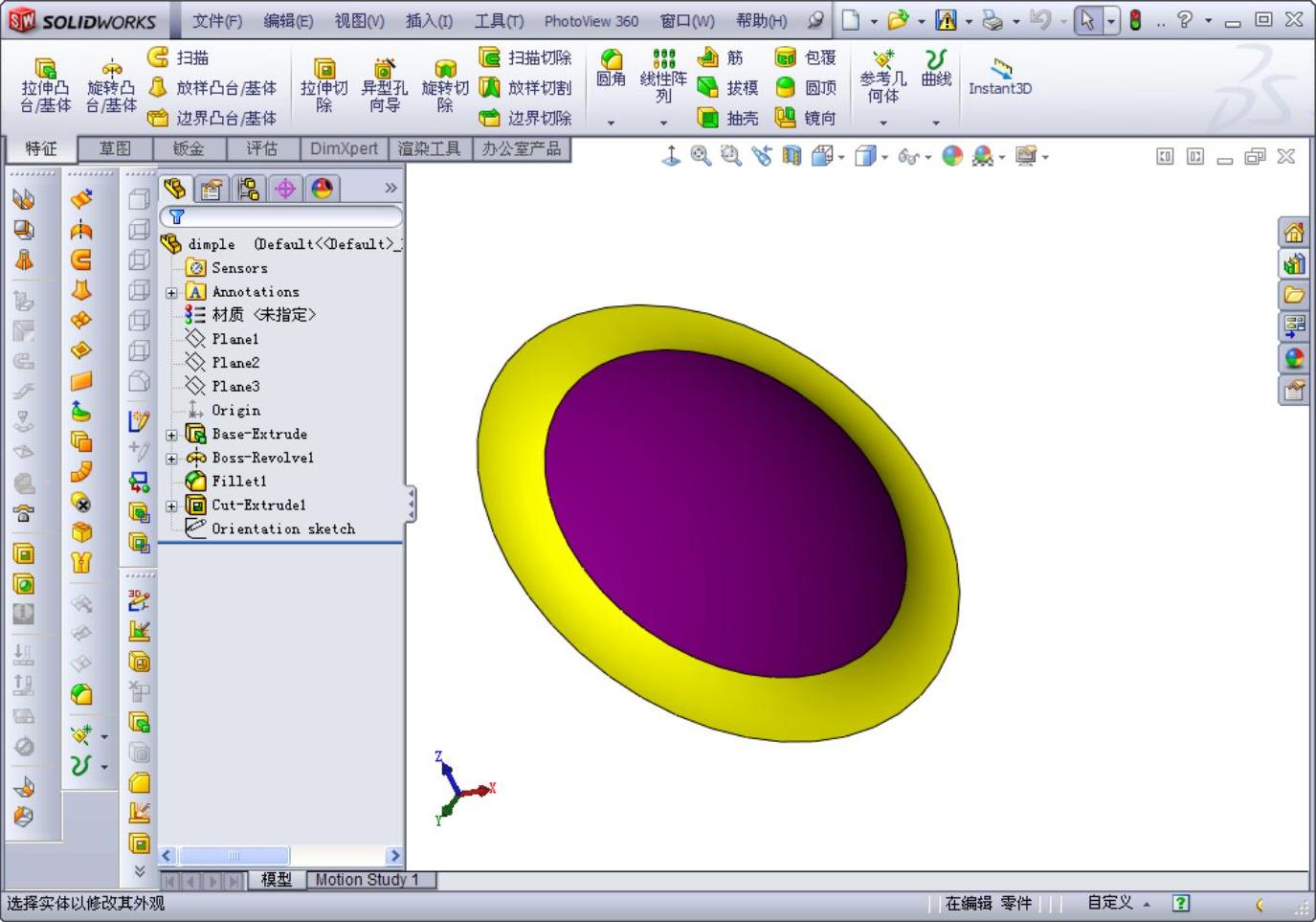

图10-124 双击circular emboss成型图标

（2）在左侧的“FeatureMannger设计树”中右击Boss-Extrudel特征，在弹出的快捷菜单中单击（编辑草图）按钮，如图10-125所示。

（3）鼠标双击草图中的圆弧直径尺寸，将其数值更改为70，然后单击（退出草图）按钮，成型特征的尺寸将变大。

（4）在左侧的“FeatureMannger设计树”中右击Fillet2特征，在弹出的快捷菜单中单击（编辑特征）按钮，如图10-126所示。

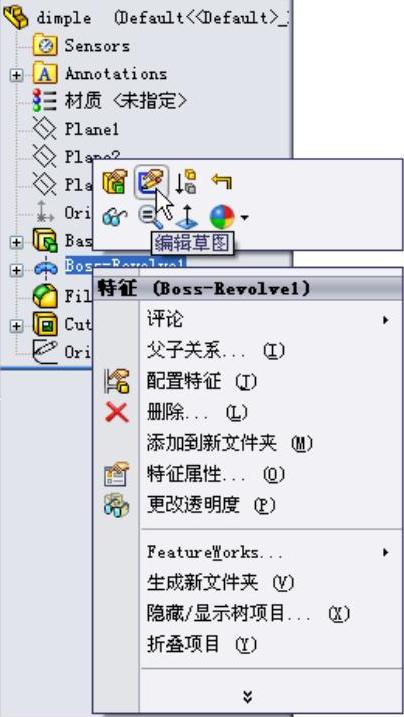

图10-125 编辑Boss-Extrudel特征草图

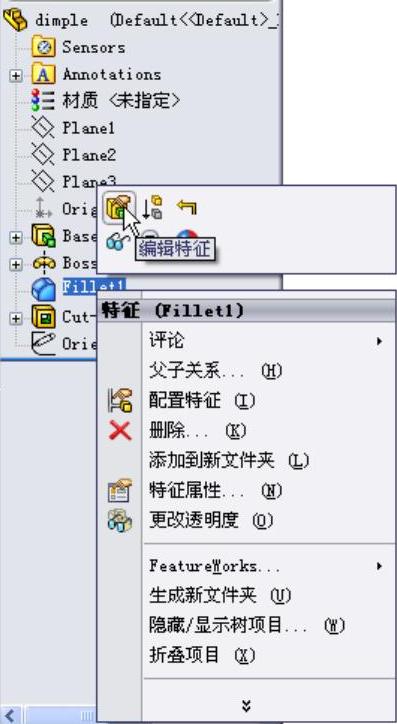

图10-126 编辑Fillet2特征

（5）在Fillet2属性管理器中更改圆角半径数值为10，如图10-127所示。单击（确定）按钮，结果如图10-128所示，选择“文件”→“另保存”菜单命令将成型工具保存。

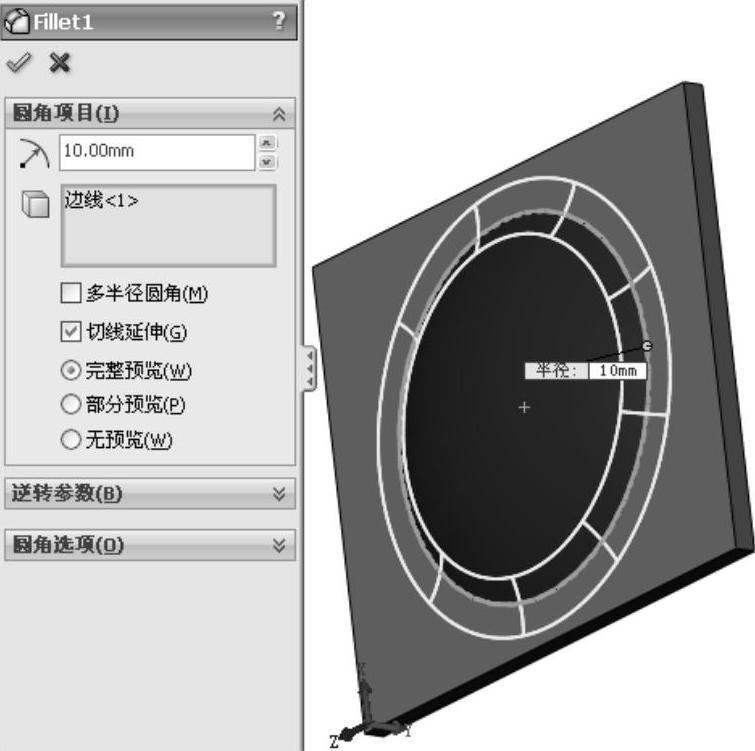

图10-127 编辑Fillet2特征

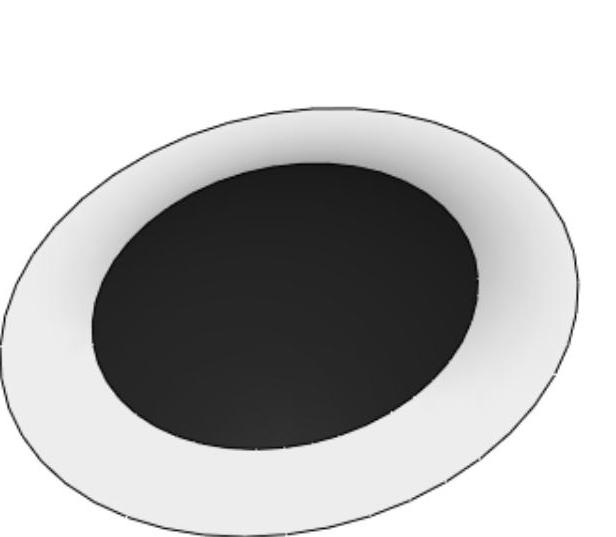

图10-128 修改后的Boss-Extrudel特征
