10.6.3 创建新成型工具
用户可以自己创建新的成型工具，然后将其添加到“设计库”中以备后用。创建新的成型工具和创建其他实体零件的方法一样，操作步骤如下。
（1）创建一个新的文件，在操作界面左侧的“FeatureMannger设计树”中选择“前视基准面”作为绘图基准面，然后单击“草图”工具栏中的

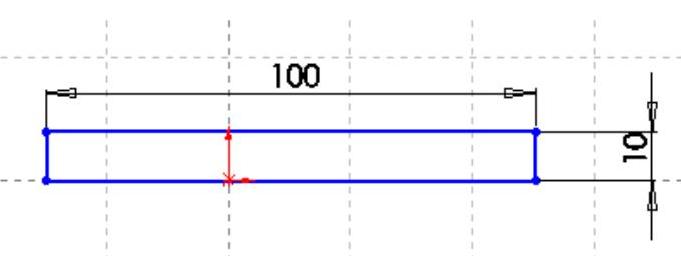

（边角矩形）按钮，绘制一个矩形，如图10-129所示。
（2）单击“特征”工具栏中的
（拉伸凸台/基体）按钮，或选择“插入”→“凸台/基体”→“拉伸”菜单命令，在“深度”一栏中输入值“10”，然后单击

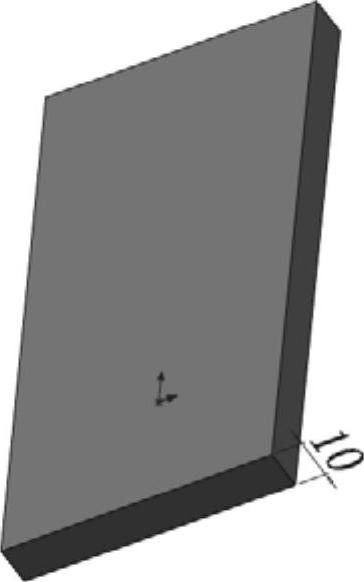

（确定）按钮，结果如图10-130所示。
图10-129 绘制矩形草图
图10-130 生成拉伸特征
（3）单击图10-130中的上表面，然后单击“前导视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面。在此表面上绘制一个“成型工具”草图，如图10-131所示。
（4）单击“特征”工具栏中的

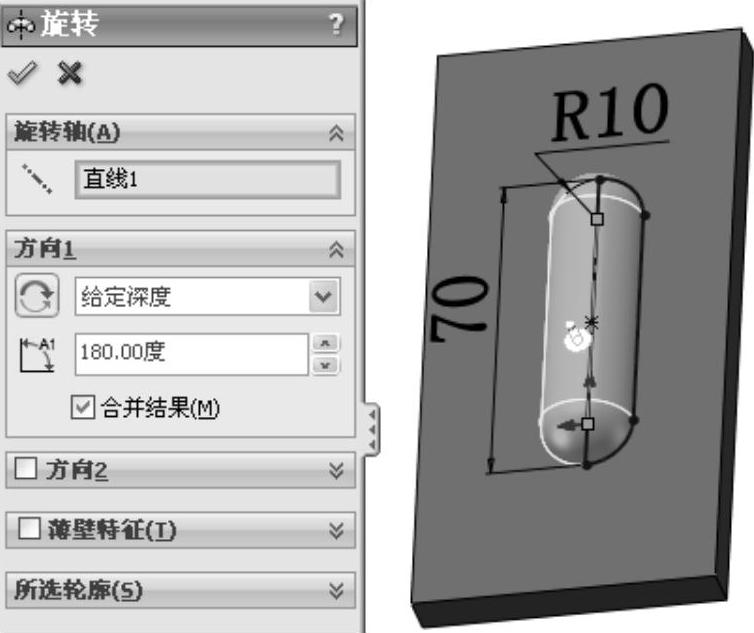

（旋转凸台/基体）按钮，或选择“插入”→“凸台/基体”→“旋转”菜单命令，在“角度”一栏中输入值“180”，旋转生成特征如图10-132所示。
图10-131 绘制矩形草图
图10-132 生成拉伸特征
（5）单击“特征”工具栏中的
（圆角）按钮，或选择“插入”→“特征”→“圆角”菜单命令，输入圆角半径值“6”，按住〈Shift〉键，选择旋转特征的边线，如图10-133所示，然后单击

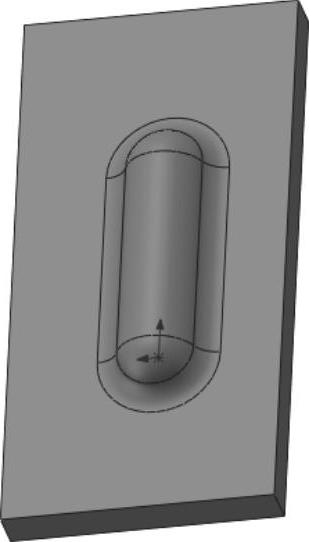

（确定）按钮，结果如图10-134所示。

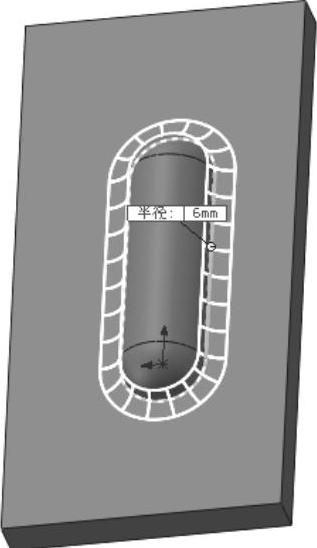

图10-133 选择圆角边线

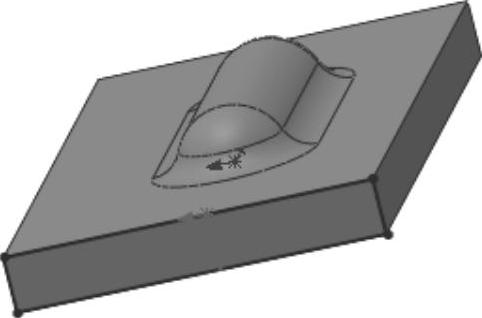

图10-134 生成圆角特征
（6）单击图10-134中矩形实体的一个侧面，然后单击“草图”操控板中的
（草图绘制）按钮，然后单击“草图”工具栏中的
（转换实体引用）按钮，生成矩形草图，如图10-135所示。
（7）单击“特征”工具栏中的
（拉伸切除）按钮，或选择“插入”→“切除”→“拉伸”菜单命令，在弹出“切除拉伸”属性管理器中“终止条件”一栏中选择“完全贯通”，如图10-136所示，然后单击
（确定）按钮。
图10-135 转换实体引用
图10-136 完全贯通切除

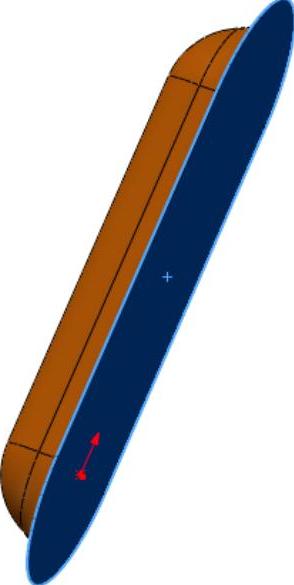

（8）单击图10-137中的底面，然后单击“标准视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮和

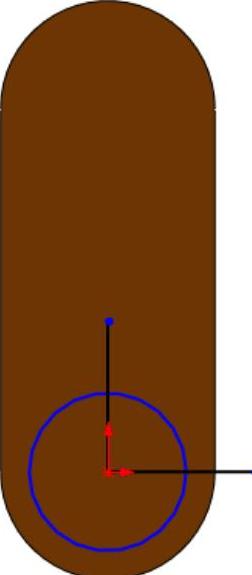

（直线）按钮，以基准面的中心为圆心绘制一个圆和两条互相垂直的直线，如图10-138所示，单击
（退出草图）按钮。
图10-137 选择草图基准面
图10-138 绘制定位草图
技巧荟萃
在步骤（8）中绘制的草图是成型工具的定位草图，必须要绘制，否则成型工具将不能放置到钣金零件上。

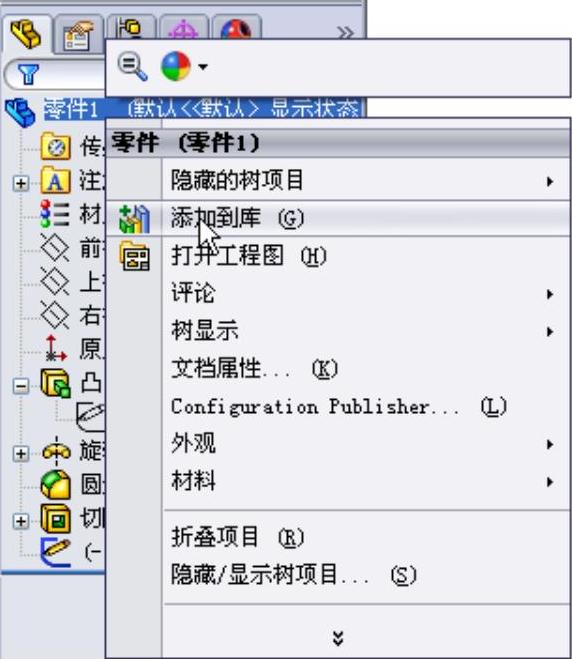

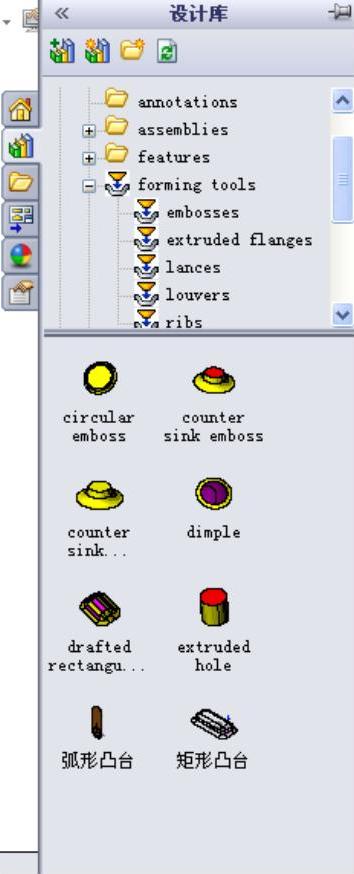

（9）首先将零件文件保存，然后在操作界面左边成型工具零件的“FeatureMannger设计树”中，右击零件名称，在弹出的快捷菜单中选择“添加到库”命令，如图10-139所示，系统弹出“另存为”对话框，在对话框中选择保存路径Design Library\forming tools\ embosses\，如图10-140所示。将此成型工具命名为“弧形凸台”，单击“保存”按钮，可以把新生成的成型工具保存在设计库中，如图10-141所示。
图10-139 选择“添加到库”命令
图10-140 保存成型工具到设计库
图10-141 添加到设计库
