12.8.6 实例——基座视图尺寸标注
基座工程图如图12-47所示。
图12-46 “基准特征”属性管理器

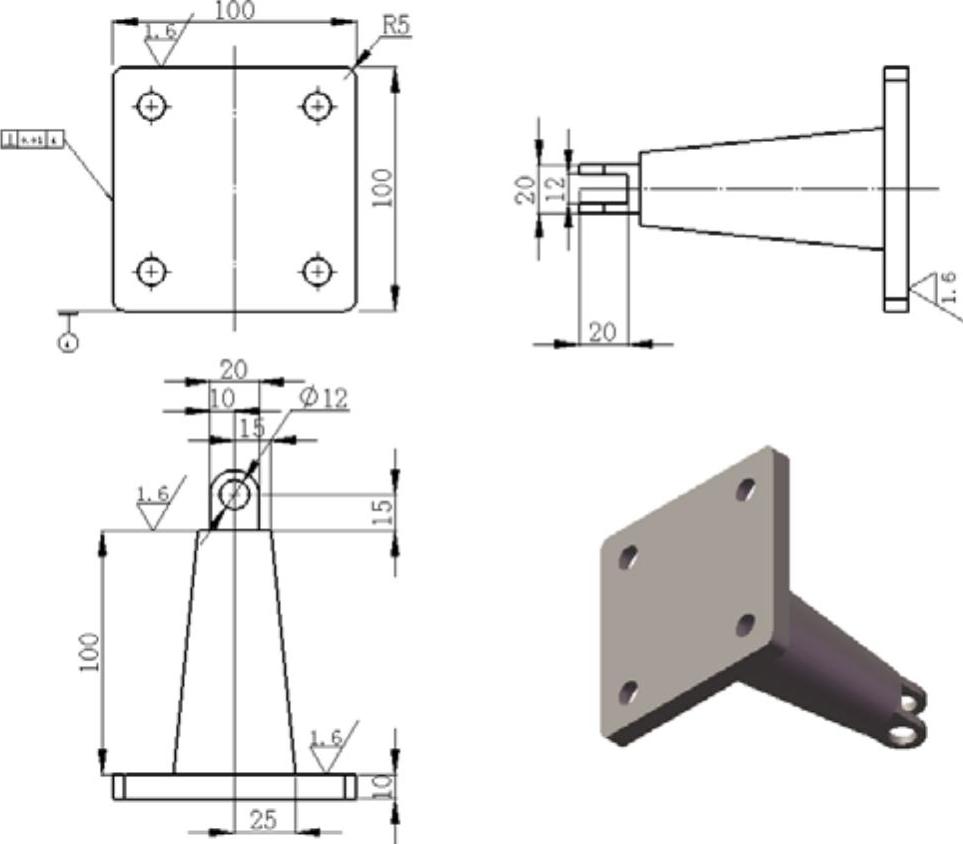

图12-47 机械臂基座
思路分析
本例将通过图12-47所示机械臂基座模型，重点介绍视图各种尺寸标注及添加类型，同时复习零件模型到工程图视图的转换，流程图如图12-48所示。

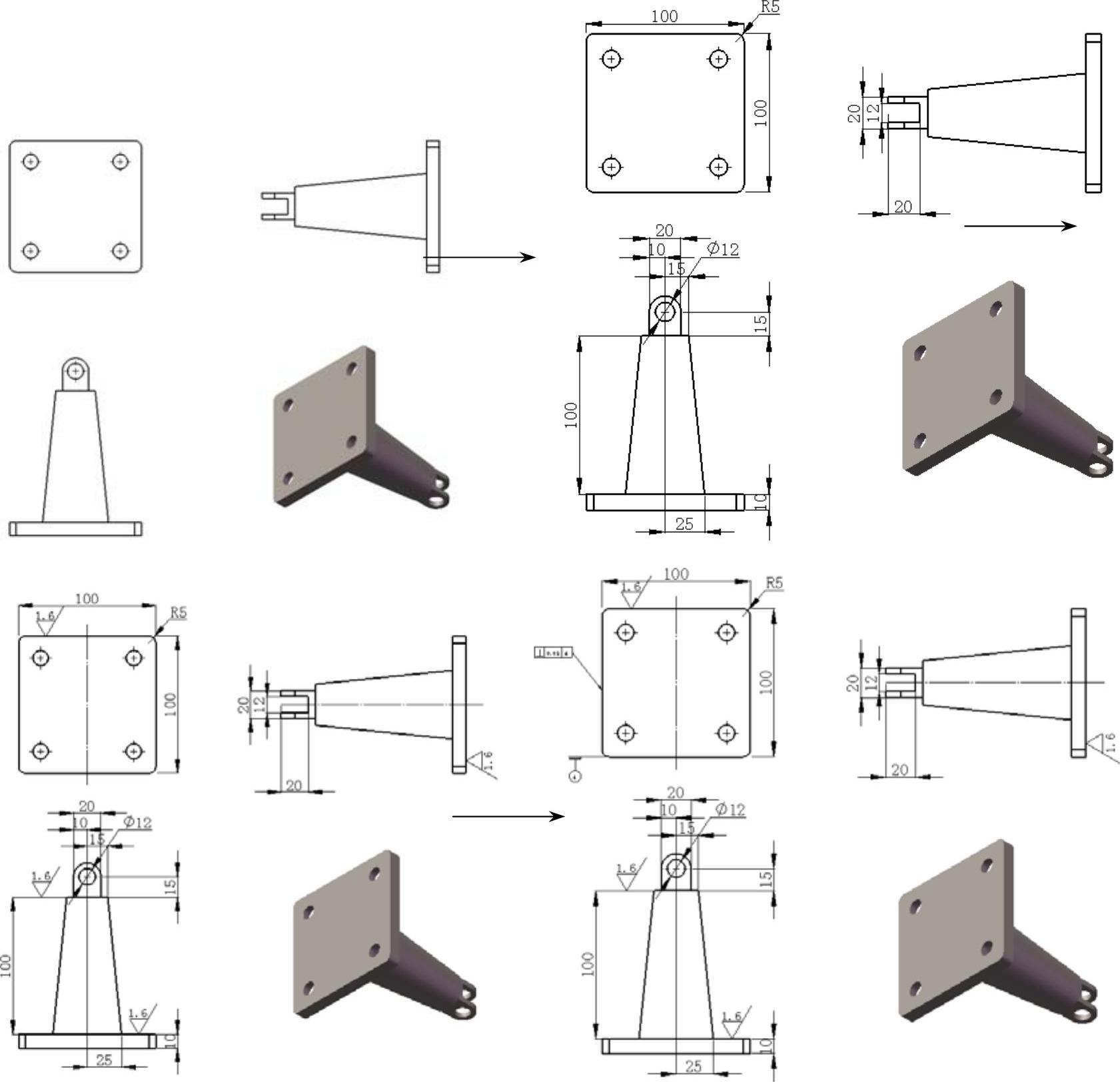

图12-48 基座视图尺寸标注流程图
参见光盘
光盘\动画演示\第12章\基座视图尺寸标注.avi
绘制步骤
（1）进入SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令或单击“标准”工具栏中的
（新建）按钮，在弹出的“新建”对话框中（见图12-49）单击“工程图”按钮，新建工程图文件。
图12-49 “新建”对话框

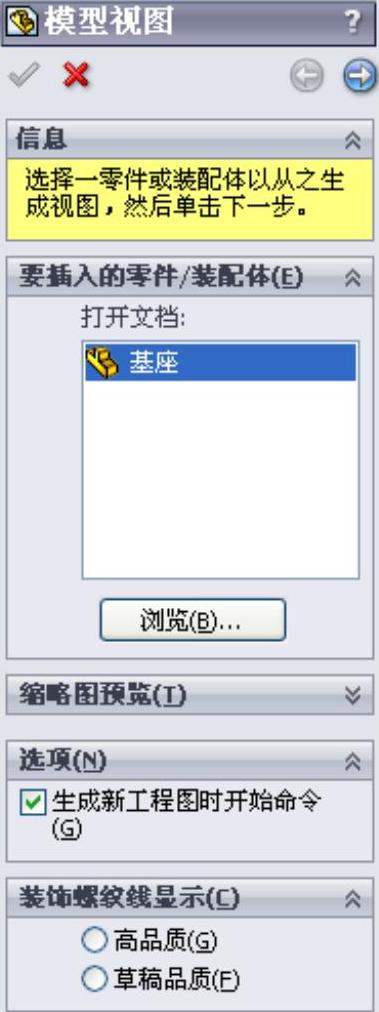

（2）此时在图形编辑窗口左侧会出现如图12-50所示“模型视图”属性管理器，单击

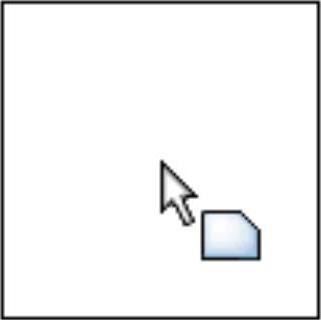

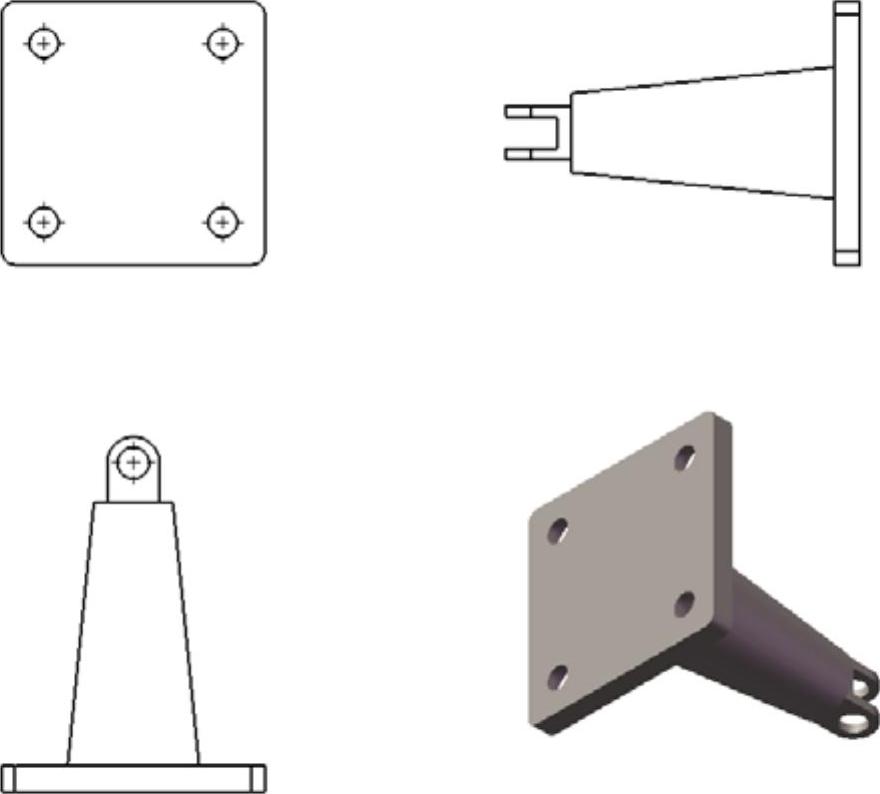

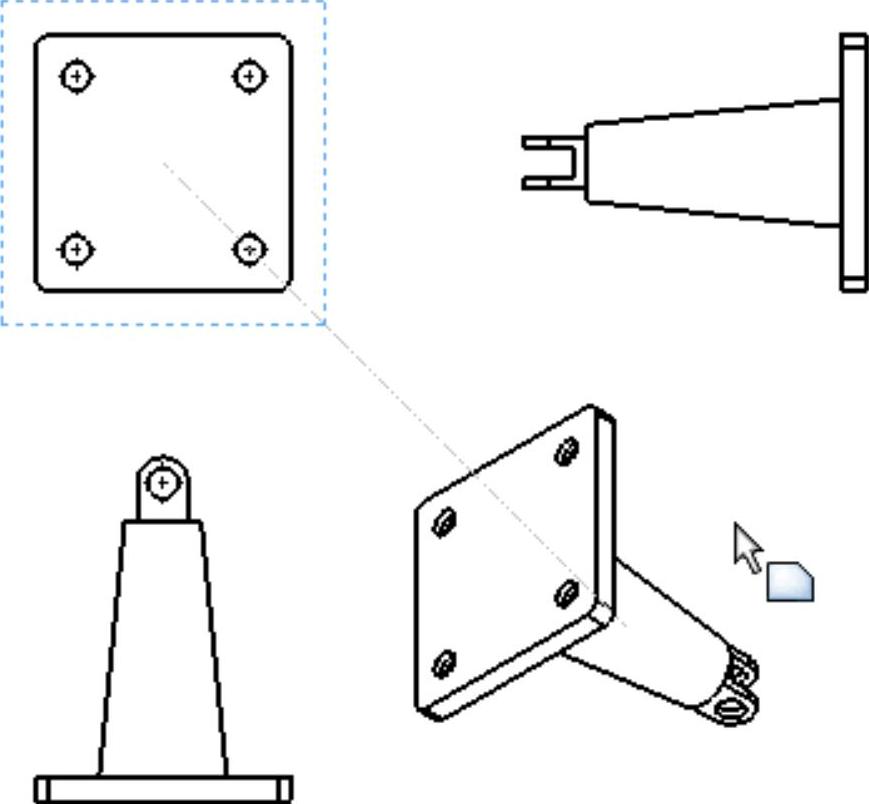

按钮，在弹出的“打开”对话框中选择需要转换成工程师视图的零件“基座”，单击“打开”按钮，在图形编辑窗口出现矩形框，如图12-51所示，打开左侧“模型视图”属性管理器中“方向”选项组，选择视图方向为“前视”，如图12-52所示，利用鼠标拖动矩形框沿灰色虚线依次在不同位置放置视图，放置过程如图12-53所示。
图12-50 “模型视图”属性管理器
图12-51 矩形图框
图12-52 “模型视图”属性管理器
图12-53 视图模型
（3）在图形窗口中的右下角视图4单击，此时会出现“模型视图”属性管理器中设置相关参数。在“显示样式”面板中选择
（带边线上色）按钮，工程图结果如图12-54所示。

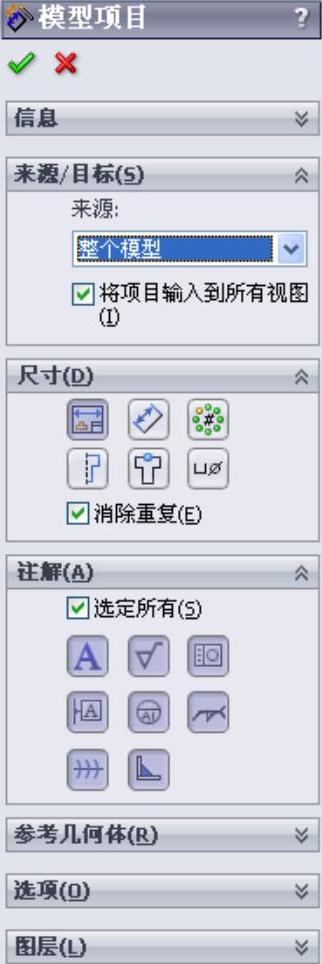

（4）选择菜单栏中的“插入”→“模型项目”命令，或者选择“注解”操控板中的
（模型项目）按钮，会出现“模型项目”属性管理器，在属性管理器中设置各参数如图12-55所示，单击属性管理器中的

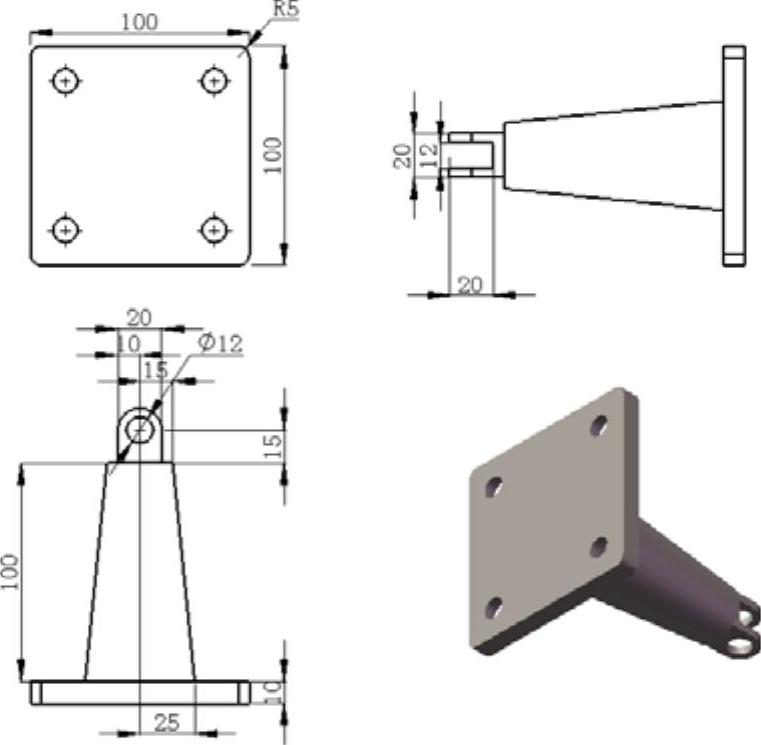

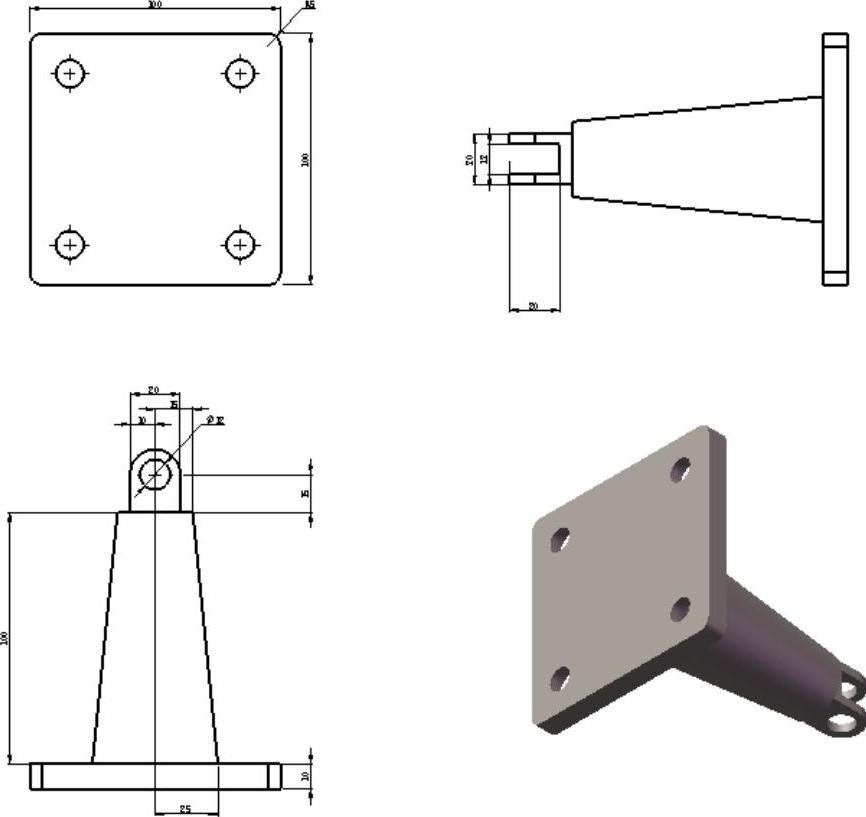

（确定）按钮，这时会在视图中自动显示尺寸，如图12-56所示。
图12-54 视图模型
图12-55 “模型项目”属性管理器

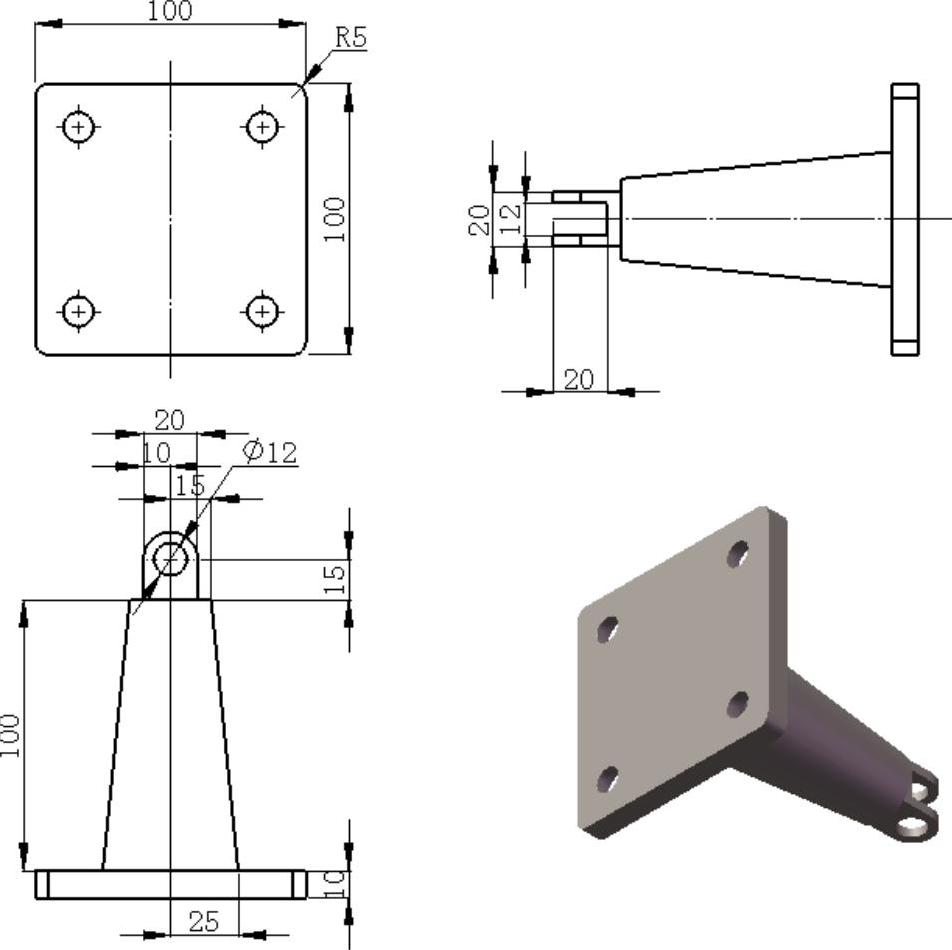

（5）在视图中单击选取要调整的尺寸，在绘图窗口左侧显示“尺寸”属性管理器，单击“其他”选项卡，如图12-57所示，取消“使用文档字体”复选框的勾选，单击“字体”按钮，弹出“选择字体”对话框，修改“高度”→“单位”选项，输入值为“10mm”，如图12-58所示，单击（确定）按钮，完成尺寸显示设置，结果如图12-59所示。
图12-56 显示模型尺寸

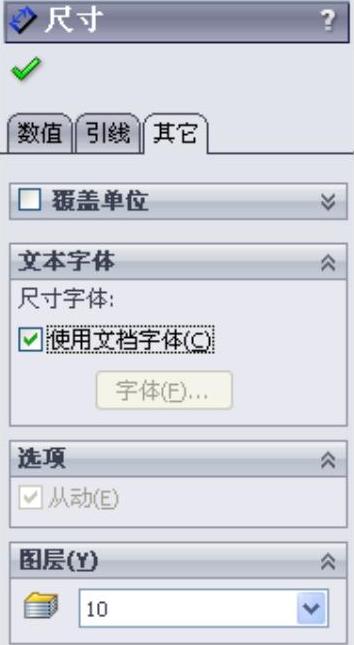

图12-57 “尺寸”属性管理器

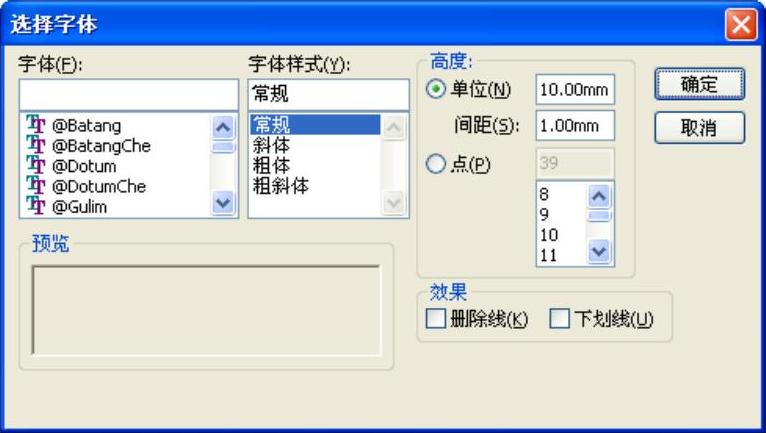

图12-58 “选择字体”属性管理器
图12-59 调整尺寸
注意
由于系统设置不同，有时模型尺寸默认单位与实际尺寸大小差异过大，若出现0.01、0.001等精度数值时，可进行相应设置，步骤如下所示。

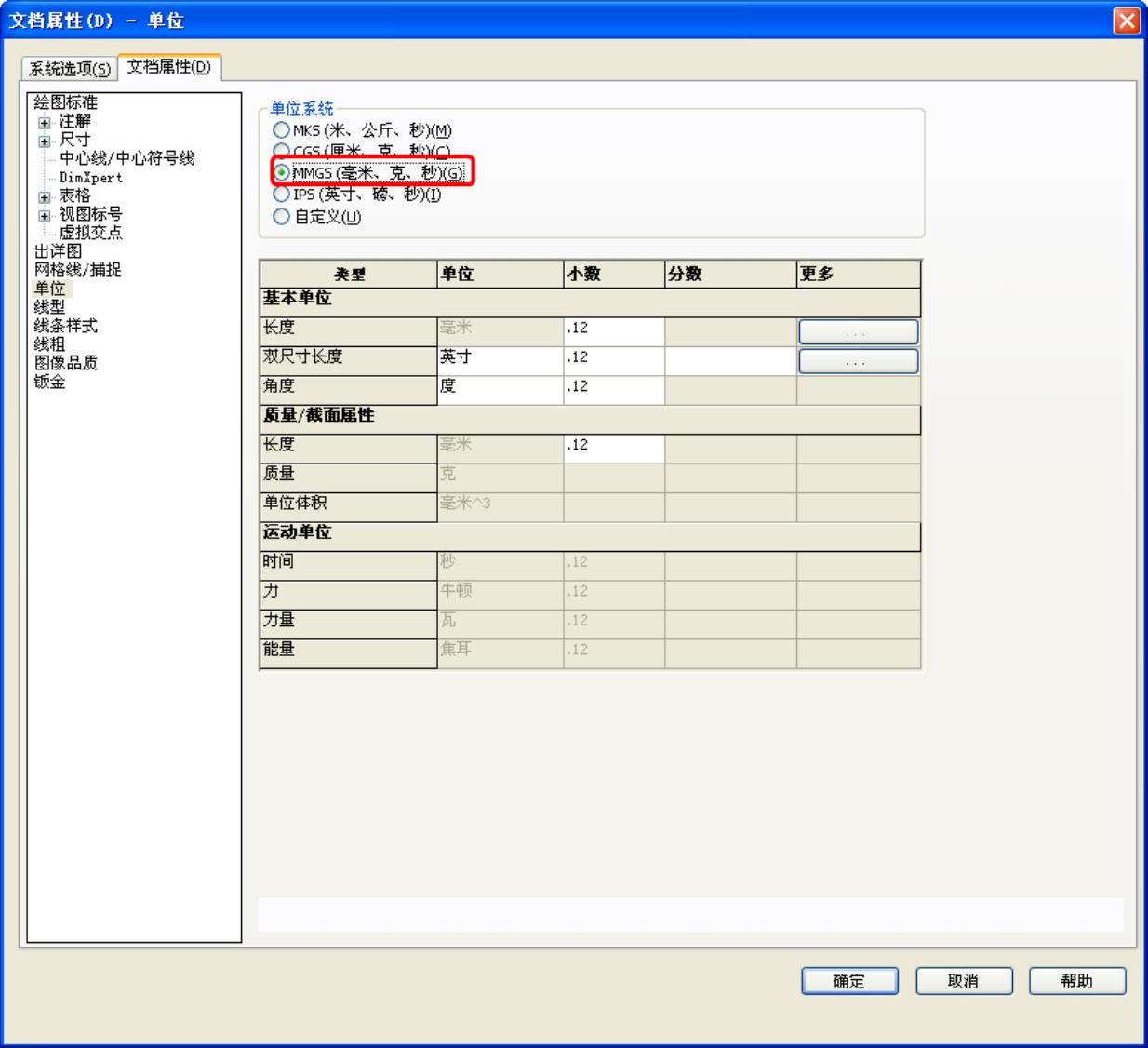

选择菜单栏中的“工具”→“选项”命令，弹出“选项”对话框，切换到“文档选项”选项卡，单击“单位”选项，如图12-60所示，显示参数，在“单位系统”选项组中点选“MMGS（毫米、克、秒）”单选钮，单击“确定”按钮退出对话框。
图12-60 “文档属性-单位”对话框
（6）单击“草图绘制”操控板中的
（中心线）按钮，在视图中绘制中心线，如图12-61所示。
（7）选择“注解”操控板中的

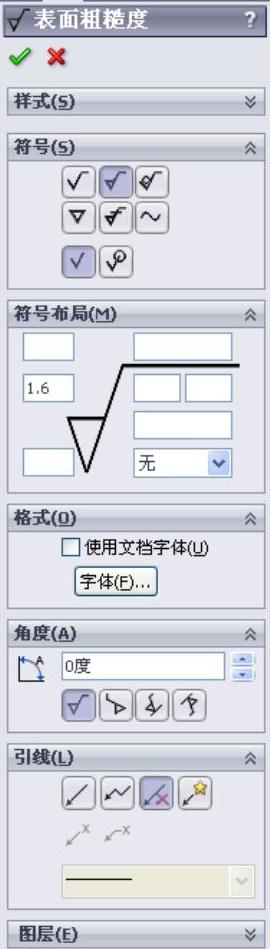

（表面粗糙度符号）按钮，会出现“表面粗糙度”属性管理器，在属性管理器中设置各参数，如图12-62所示。
图12-61 绘制中心线
图12-62 “表面粗糙度”属性管理器

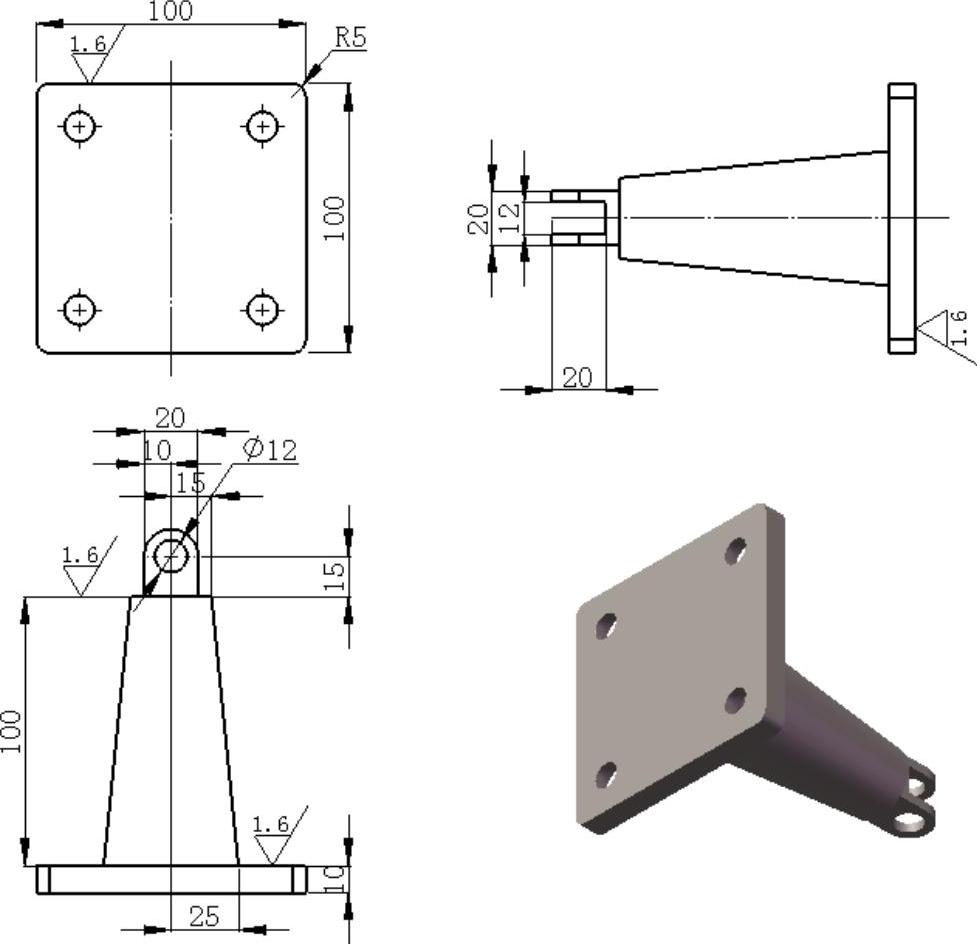

（8）设置完成后，移动光标到需要标注表面粗糙度的位置，单击即可完成标注，单击属性管理器中的
（确定）按钮，表面粗糙度即可完成标注。下表面的标注需要设置角度为90°，标注表面粗糙度效果如图12-63所示。
（9）单击“注解”操控板中的

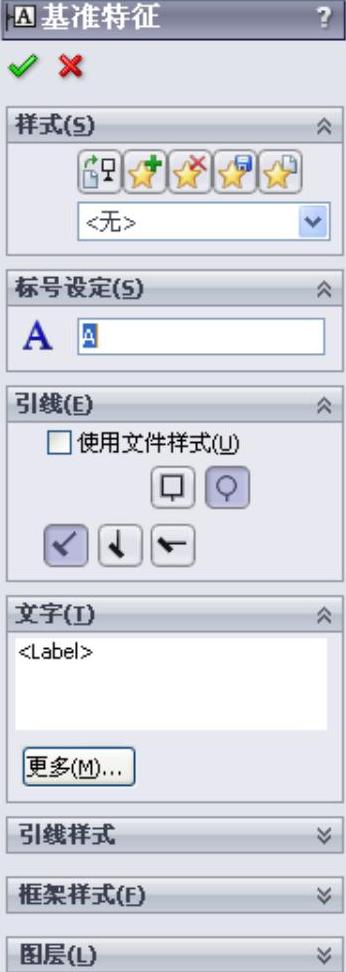

（基准特征）按钮，会出现“基准特征”属性管理器，在属性管理器中设置各参数如图12-64所示。
图12-63 标注表面粗糙度
图12-64 “基准特征”属性管理器

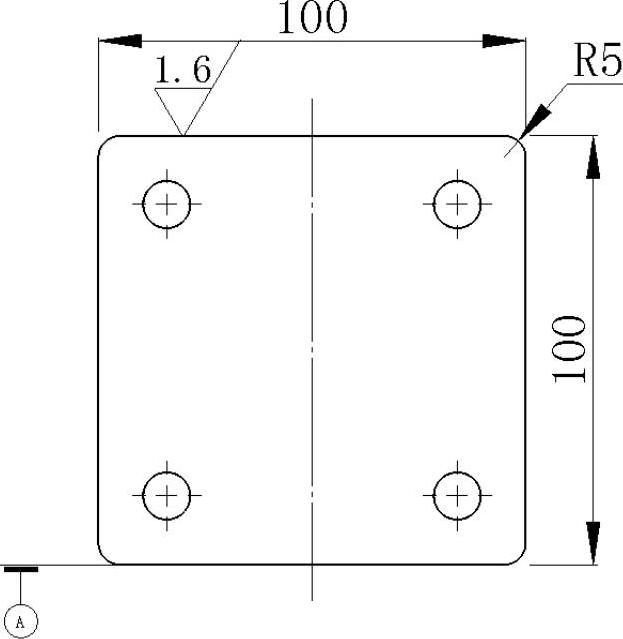

（10）设置完成后，移动光标到需要添加基准特征的位置单击，然后拖动鼠标到合适的位置再次单击即可完成标注，单击
（确定）按钮即可在图中添加基准符号，如图12-65所示。
（11）选择“注解”操控板中的

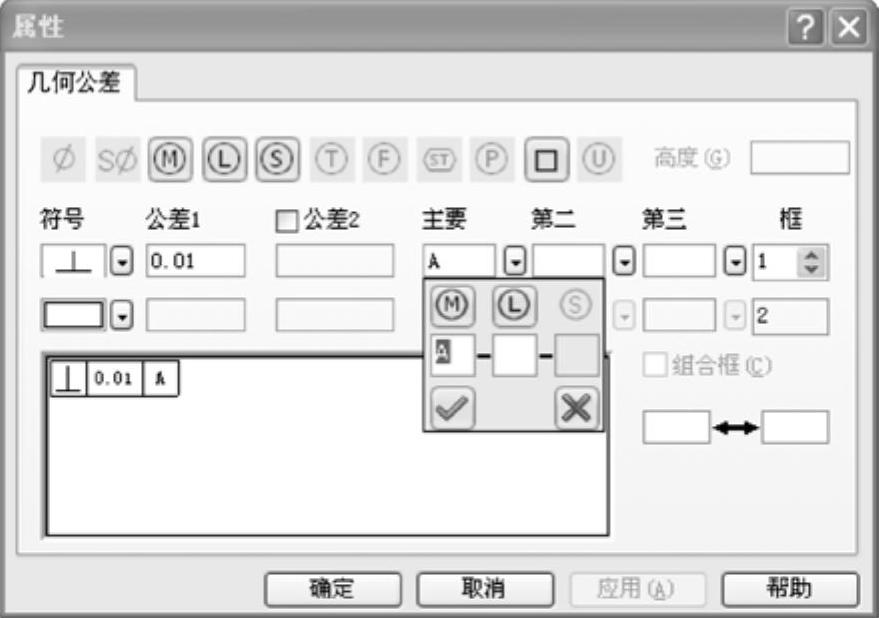

（几何公差）按钮，会出现“几何公差”属性管理器及“属性”对话框，在属性管理器中设置各参数，如图12-66所示，在“属性”对话框中设置各参数，如图12-67所示。
图12-65 添加基准符号

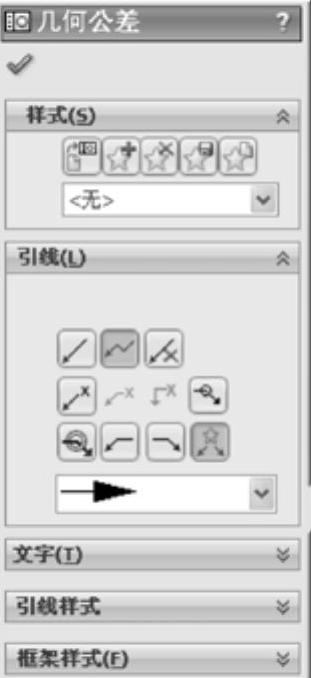

图12-66 “几何公差”属性管理器

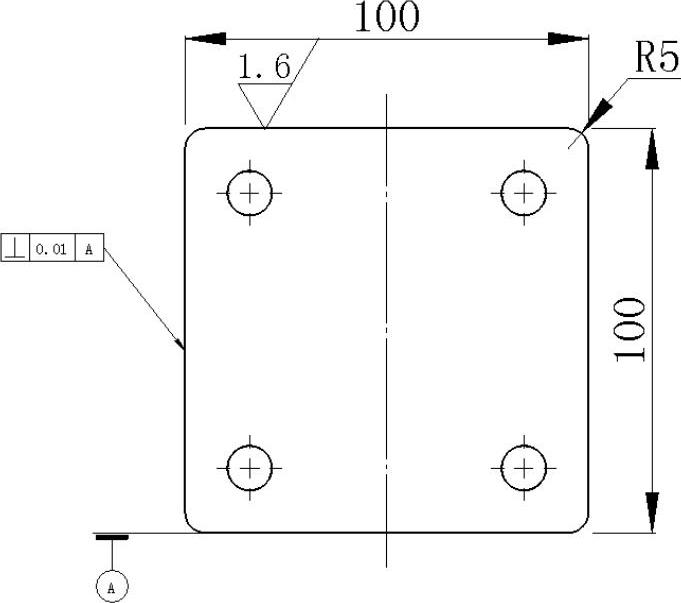

（12）设置完成后，移动光标到需要添加几何公差的位置单击即可完成标注，单击
（确定）按钮即可在图中添加几何公差符号，如图12-68所示。
图12-67 “属性”对话框
图12-68 添加几何公差

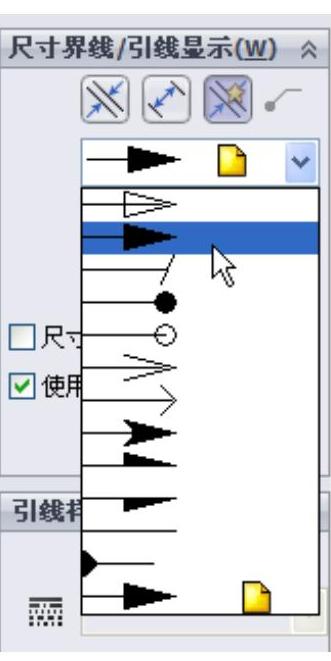

（13）选择视图中的所有尺寸，在“尺寸”属性管理器中“引线”选项卡中的“尺寸界线/引线显示”属性管理器中实心箭头，如图12-69所示，单击（确定）按钮。最终可以得到如图12-70所示的工程图。工程图的生成到此即结束。
图12-69 “尺寸界线/引线显示”属性管理器
图12-70 工程图
