12.10 综合实例——机械臂装配体工程图

2025年09月26日

版权

12.10 综合实例—— 机械臂装配体工程图

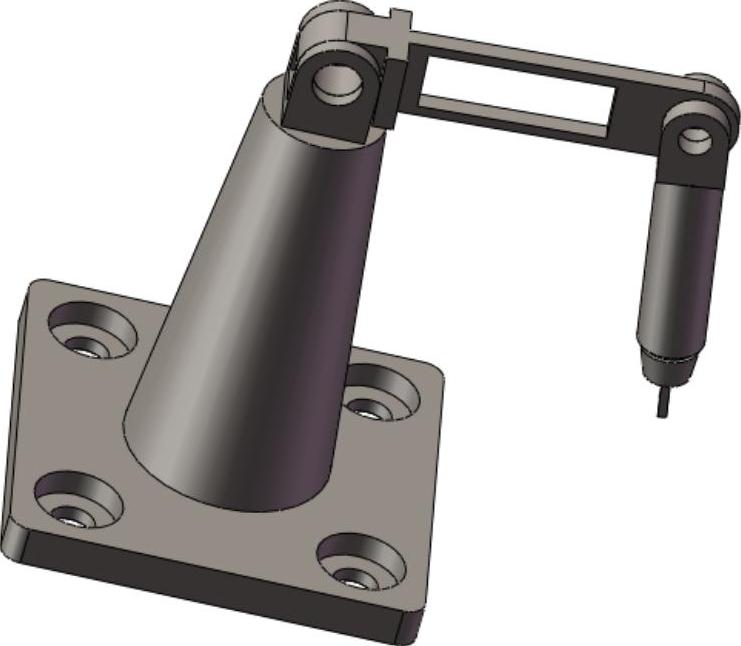

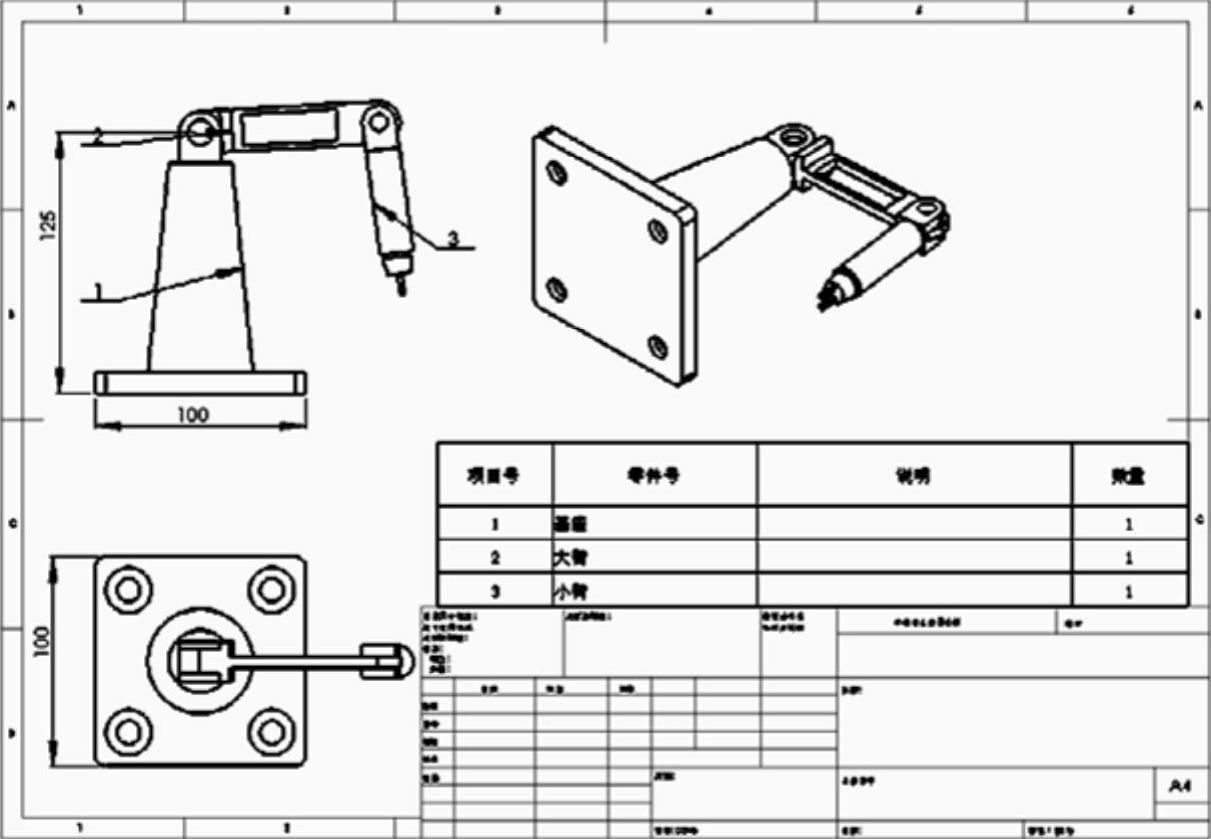

机械臂装配体工程图如图12-72所示。

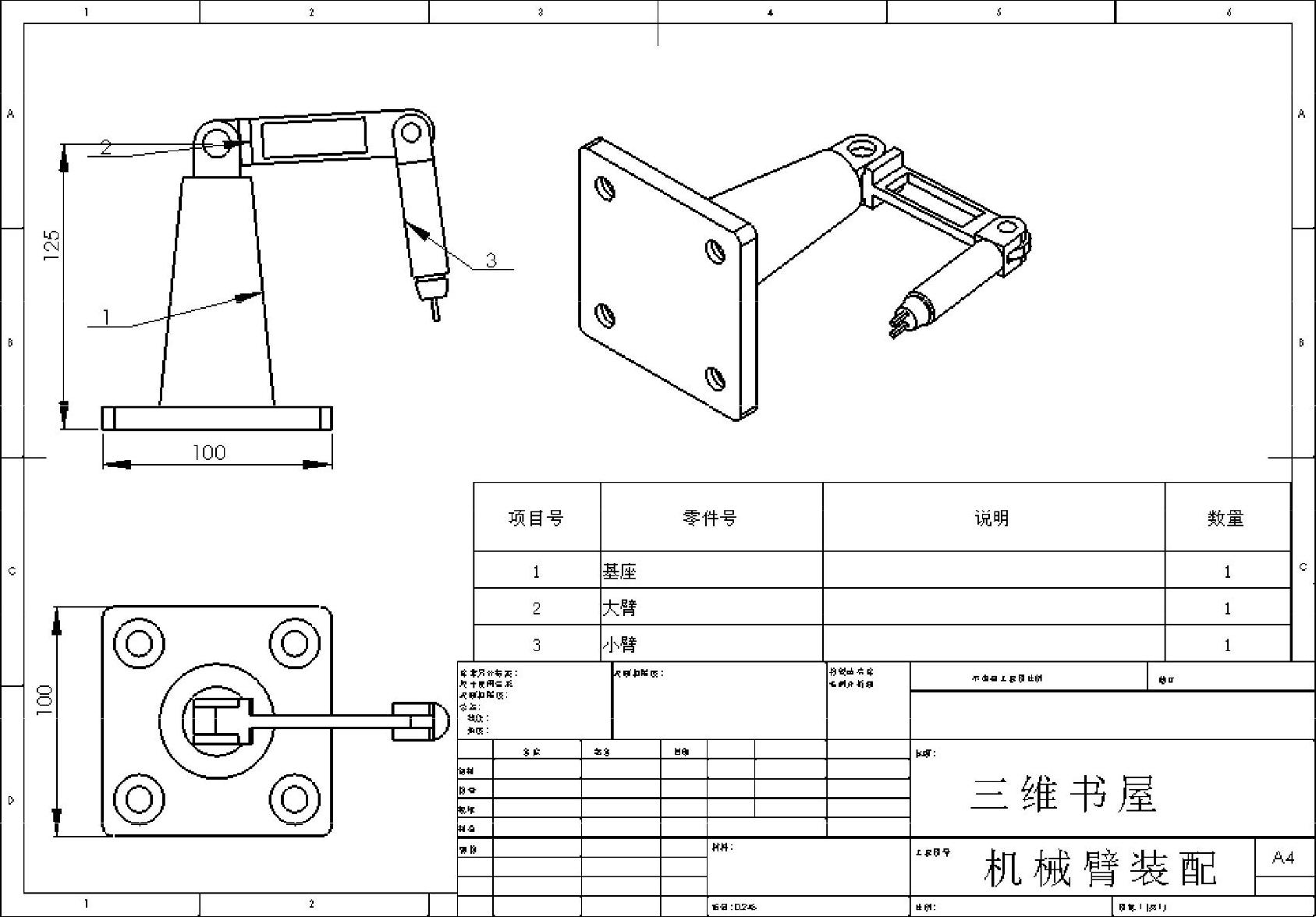

图12-72 机械臂装配体

思路分析

本例将通过图12-72所示机械臂装配体的工程图创建实例，综合利用前面所学的知识讲述利用SolidWorks的工程图功能创建工程图的一般方法和技巧，绘制的流程图如图12-73所示。

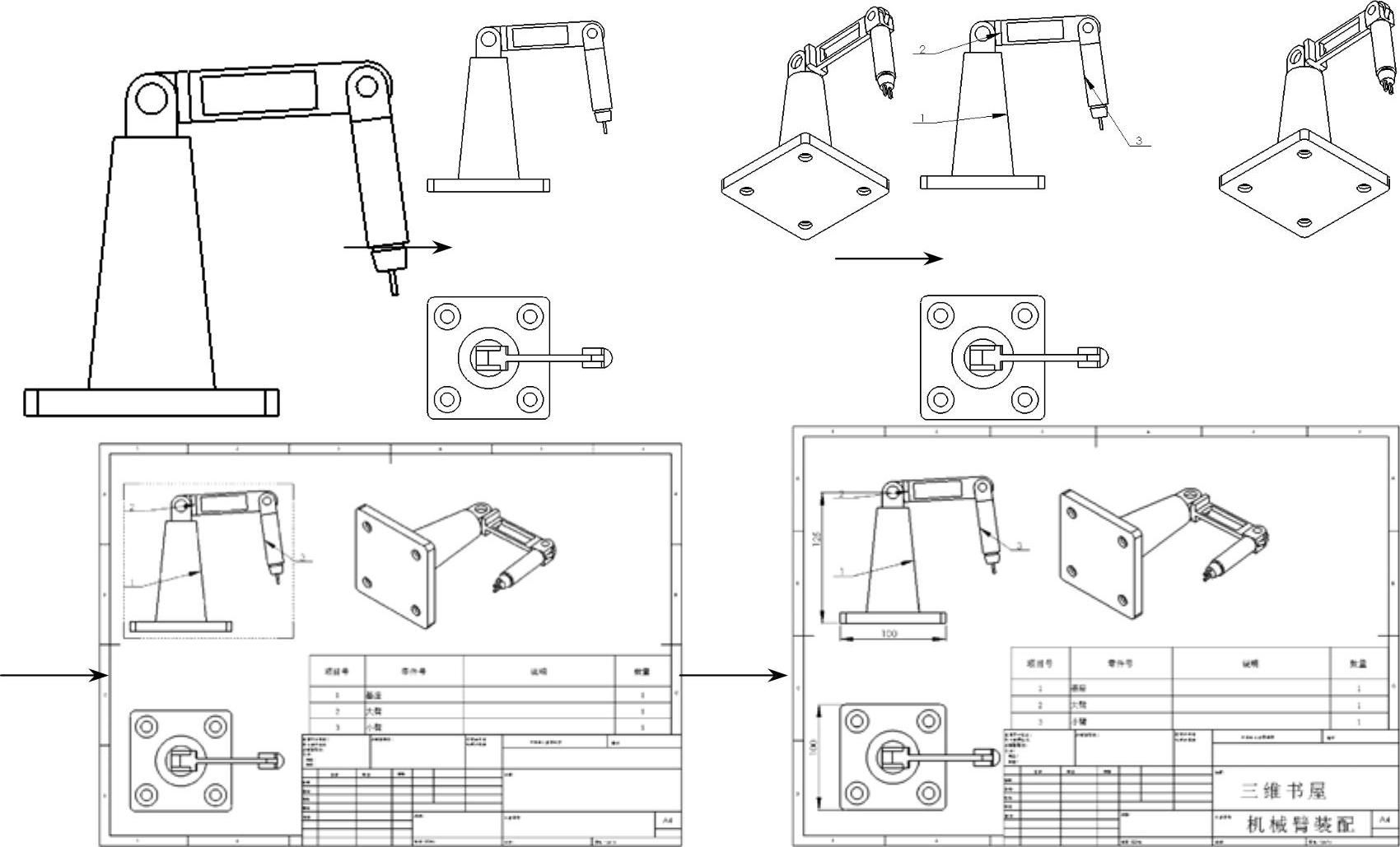

图12-73 机械臂装配体绘制流程图

参见光盘

光盘\动画演示\第12章\机械臂装配体工程图.avi

绘制步骤

（1）进入SolidWorks，选择菜单栏中的“文件”→“打开”命令，在弹出的“打开”对话框中选择将要转化为工程图的总装配图文件。

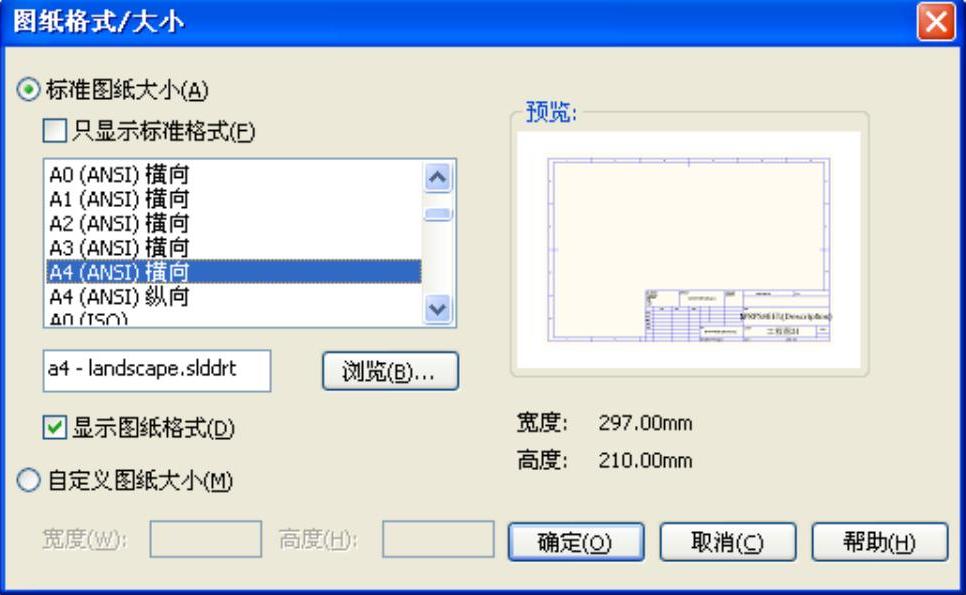

（2）单击“标准”工具栏中的（从零件/装配图制作工程图）按钮，此时会弹出“图纸格式/大小”对话框，选择“标准图纸大小”并设置图纸尺寸如图12-74所示。单击“确定”按钮，完成图纸设置。

图12-74 “图纸格式/大小”对话框

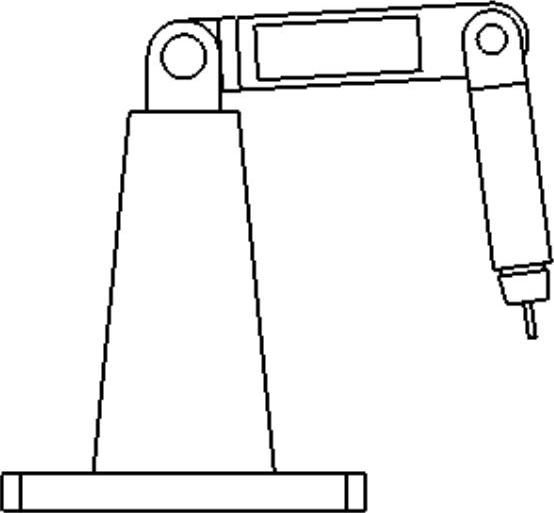

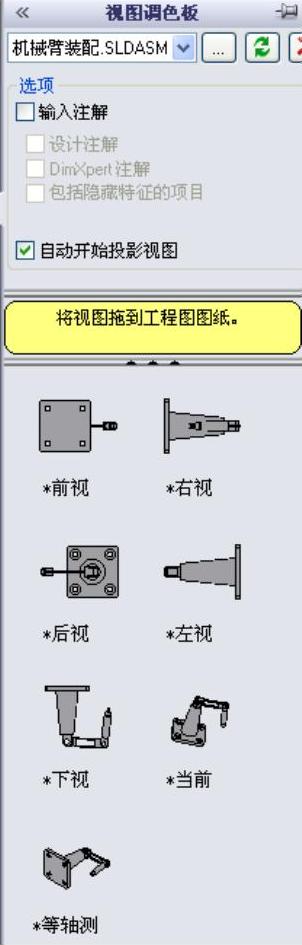

（3）此时在图形编辑窗口右侧，会出现如图12-75所示“视图调色版”属性管理器，选择上视图，在图纸中合适的位置放置上视图，如图12-76所示。

图12-75 “视图调色版”属性管理器

图12-76 上视图

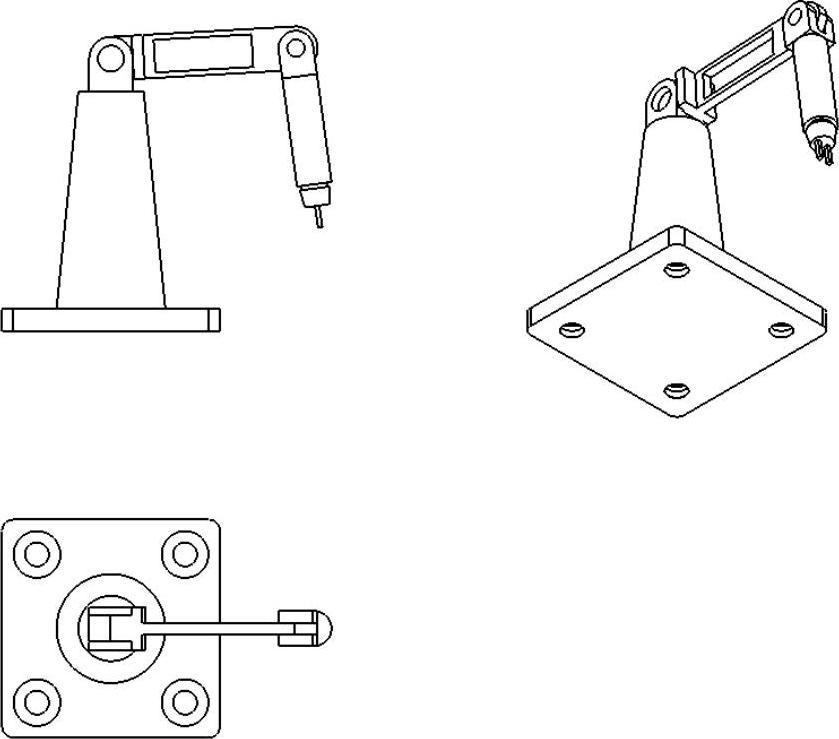

（4）利用同样的方法，在图形操作窗口放置前视图、左视图，相对位置如图12-77所示。（上视图与其他两个视图有固定的对齐关系。当移动它时，其他的视图也会跟着移动。虽然其他两个视图可以独立移动，但是只能水平或垂直于主视图移动。）

图12-77 视图模型

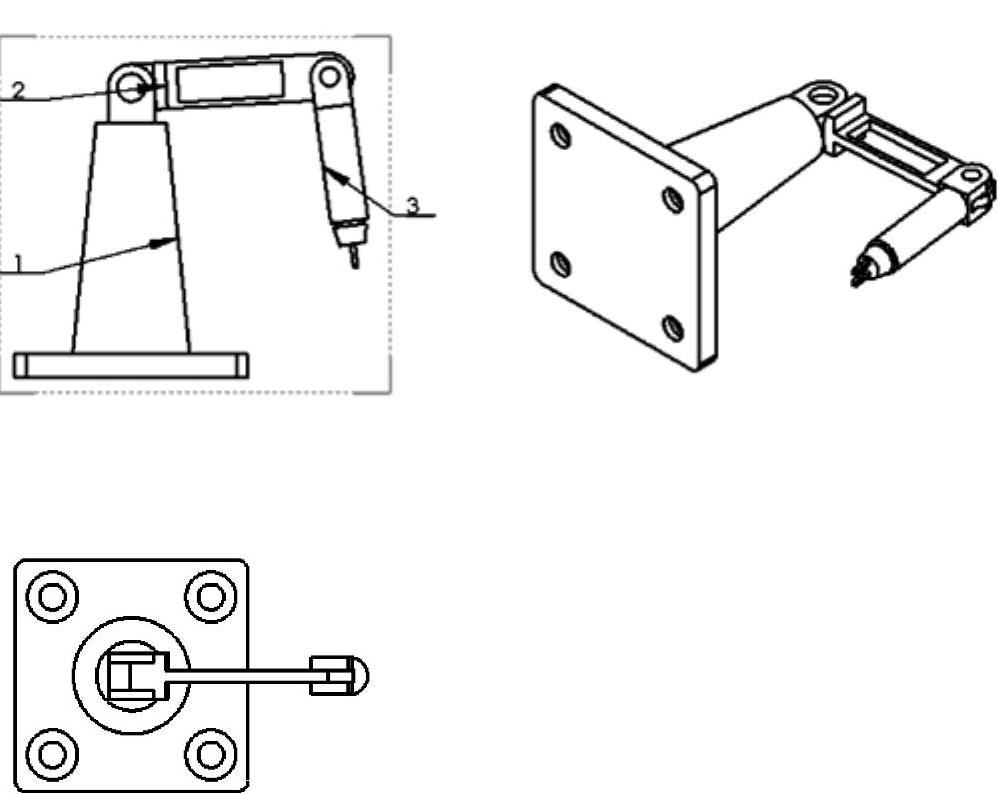

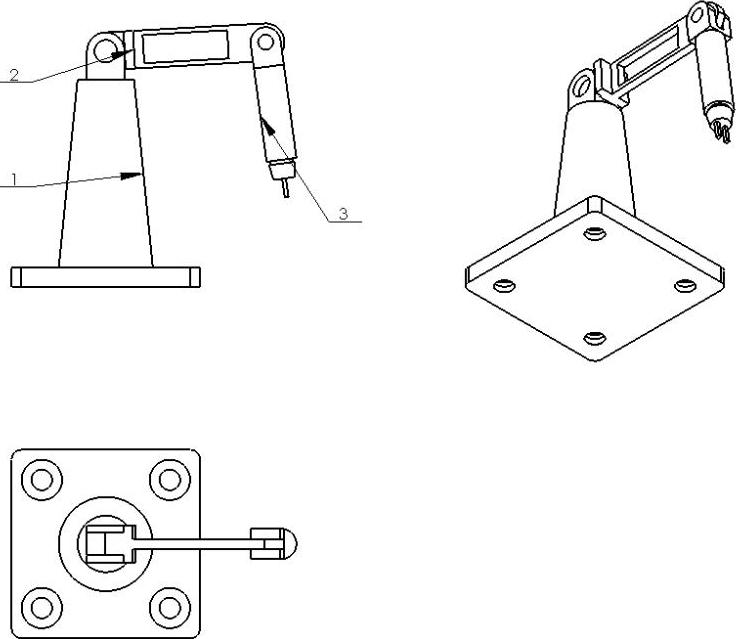

（5）选择菜单栏中的“插入”→“注解”→“自动零件序号”命令，或者单击“注解”工具栏中的（自动零件序号）按钮，在图形区域分别单击右视图和轴测图将自动生成零件的序号，零件序号会插入到适当的视图中，不会重复。在弹出的属性管理器中可以设置零件序号的布局、样式等，参数设置如图12-78所示，生成零件序号的结果如图12-79所示。

图12-78 自动零件序号设置框

图12-79 自动生成的零件序号

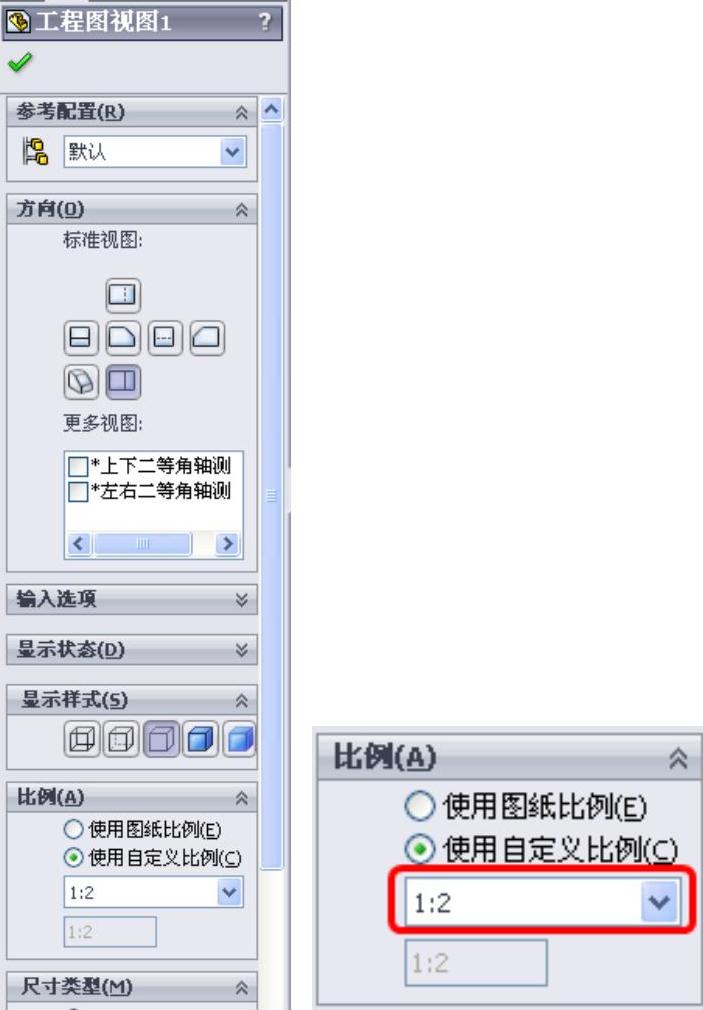

（6）调整视图比例。单击上视图模型，在左侧弹出“工程图视图1”属性管理器，在“比例”选项组下点选“使用自定义比例”单选纽，在下拉列表中选择“1∶2”，如图12-80所示放大视图。同样的方法调整其他两个视图，结果如图12-81所示。

图12-80 “工程图视图1”属性管理器

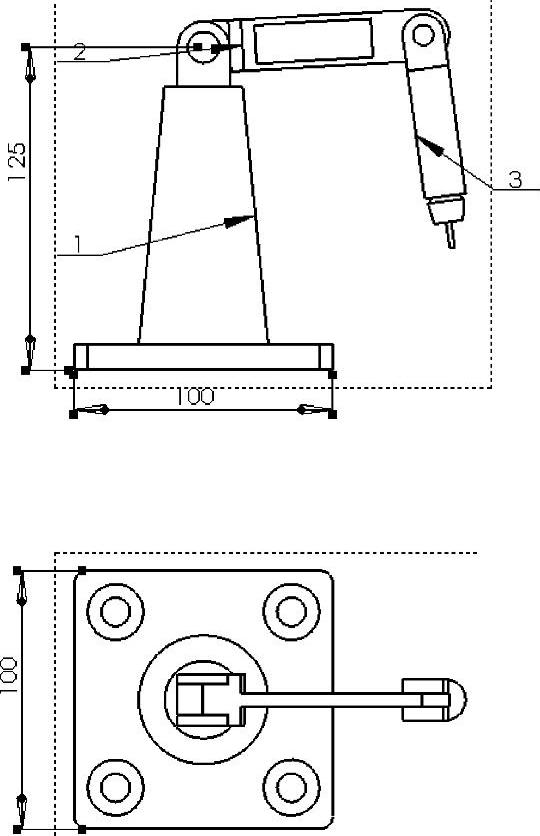

图12-81 模型视图

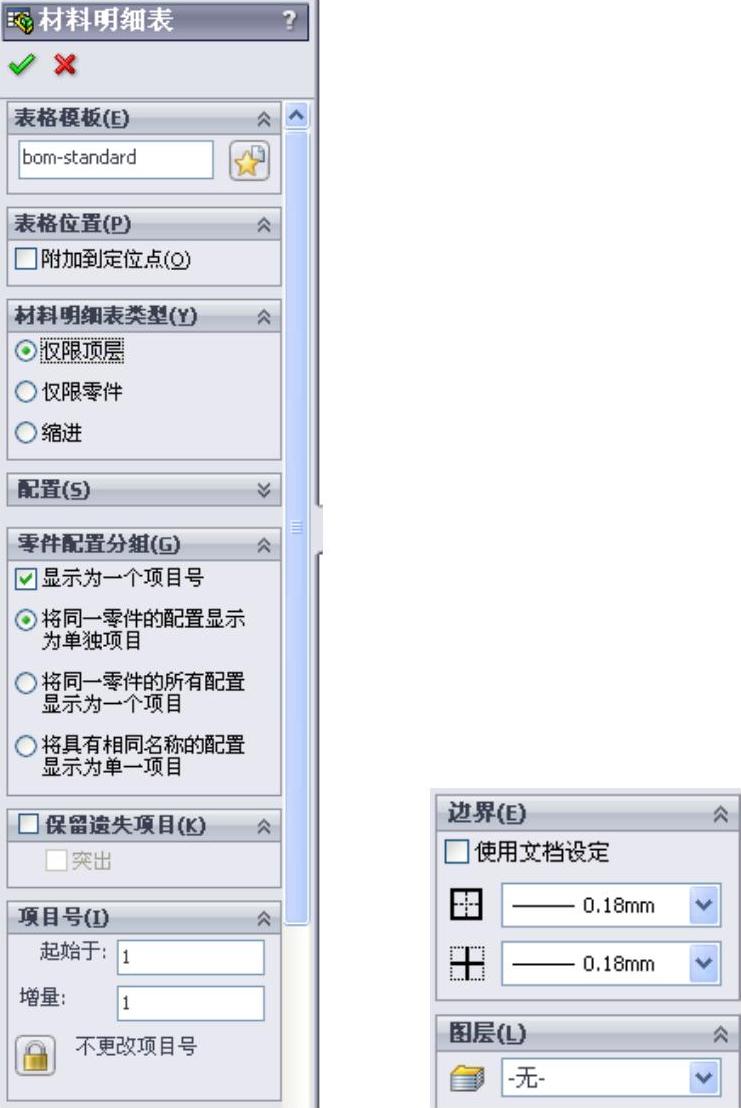

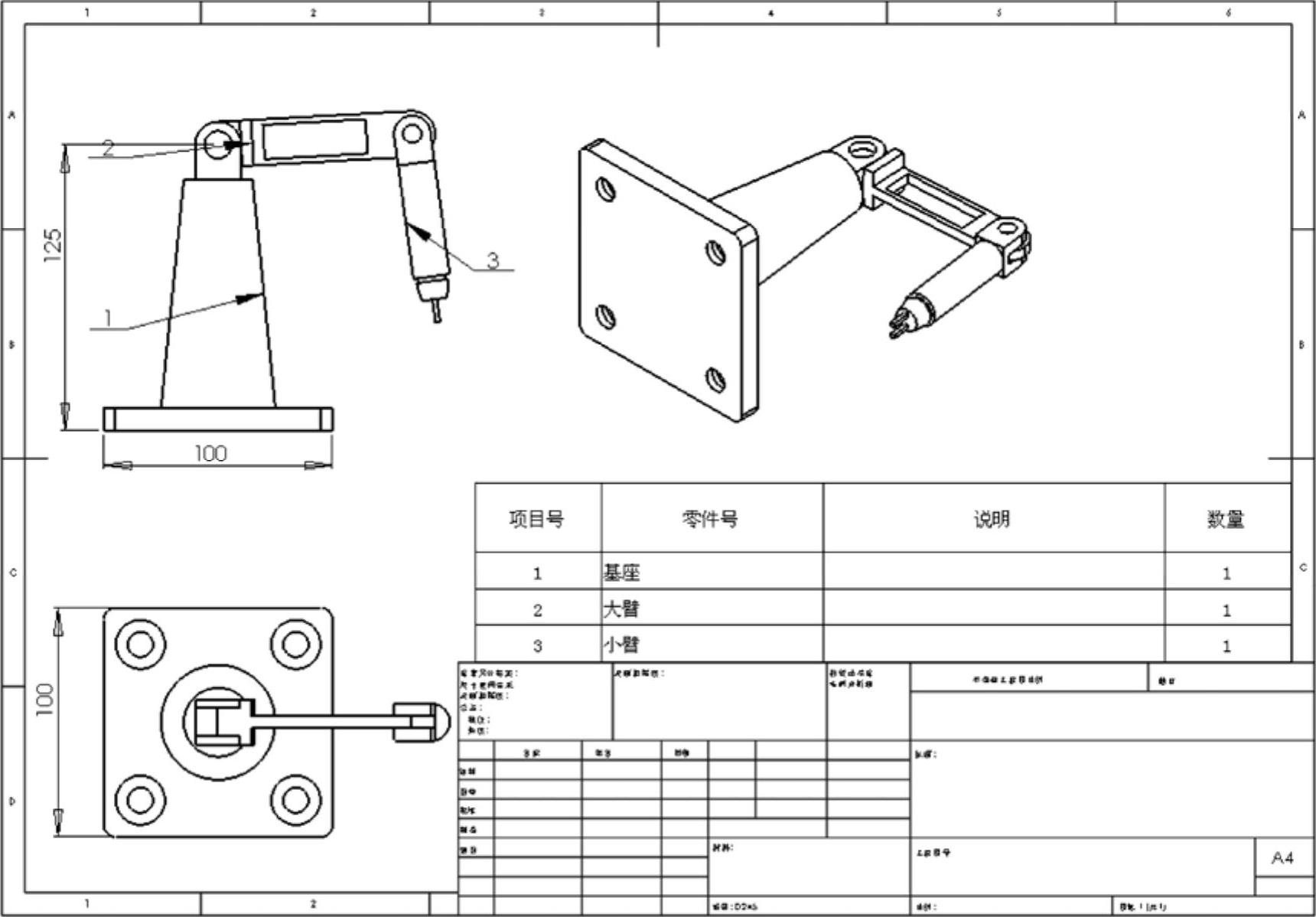

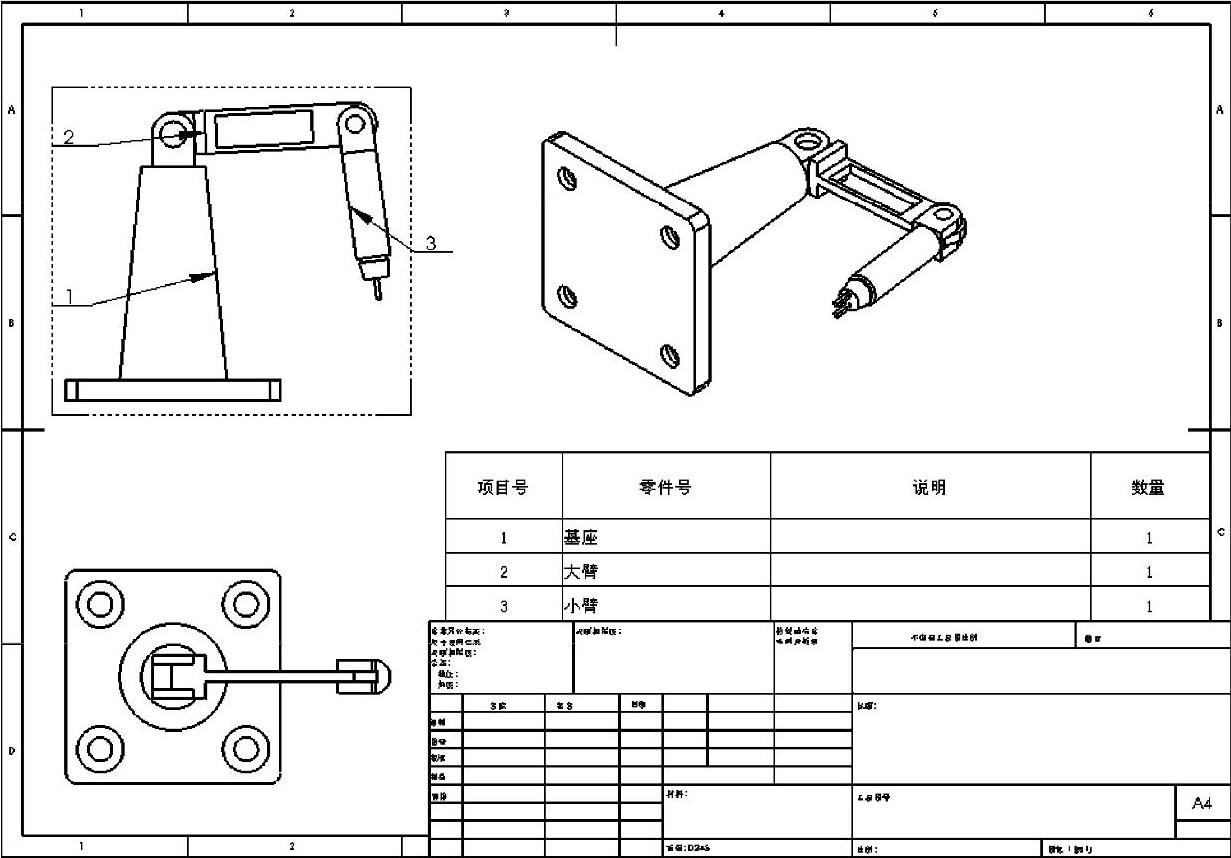

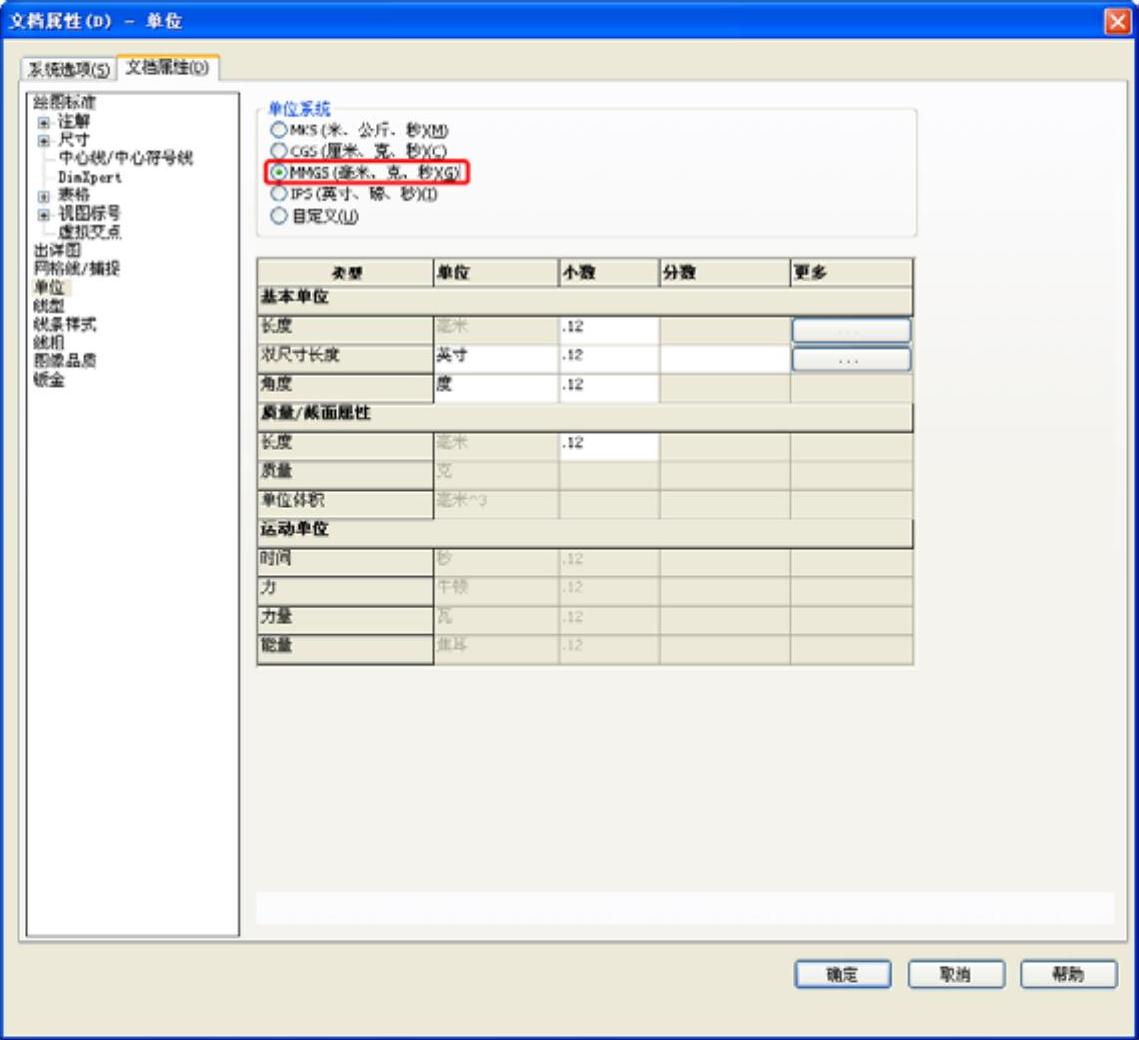

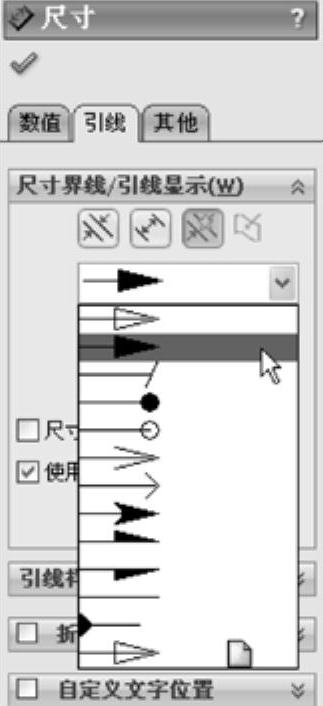

（7）下面为视图生成材料明细表，工程图可包含基于表格的材料明细表或基于Excel 的材料明细表，但不能包含两者。选择菜单栏中的“插入”→“表格”→“材料明细表”命令，或者单击“表格”工具栏中的（材料明细表）按钮，选择刚才创建的上视图，将弹出材料明细表设置对话框，设置如图12-82所示。单击属性管理器中的（确定）按钮，在图形区域将出现跟随鼠标的材料明细表表格，在图框的右下角单击确定为定位点，创建明细表后的效果如图12-83所示。
