13.1.2 液压杆1

本例绘制的液压杆1，如图13-12所示。

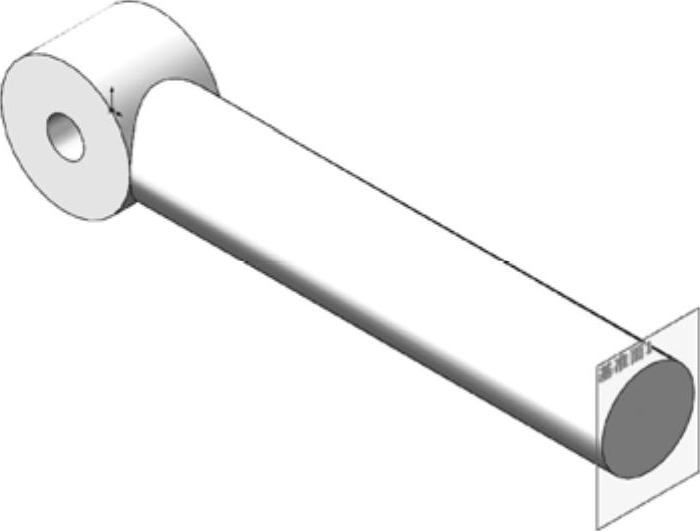

图13-12 液压杆1

思路分析

首先绘制液压杆1的外形的草图，然后两次拉伸成为液压杆1主体轮廓，绘制的流程图如图13-13所示。

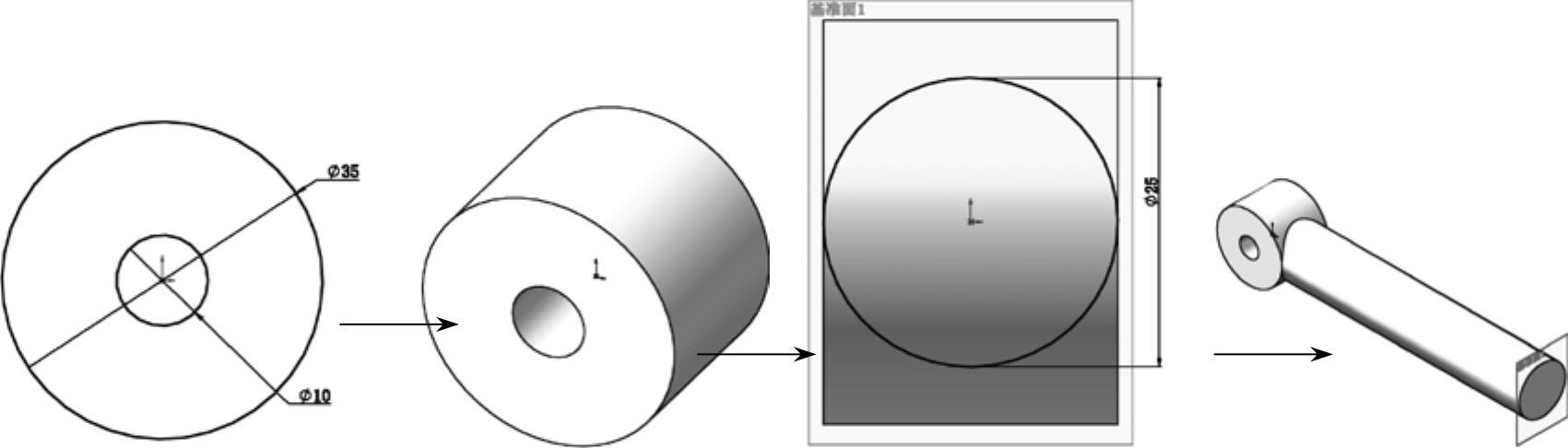

图13-13 液压杆1绘制流程图

参见光盘

光盘\动画演示\第13章\液压杆1.avi

创建步骤

（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。

（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的（圆）按钮，在坐标原点绘制直径分别为10和35的圆，标注尺寸后结果如图13-14所示。

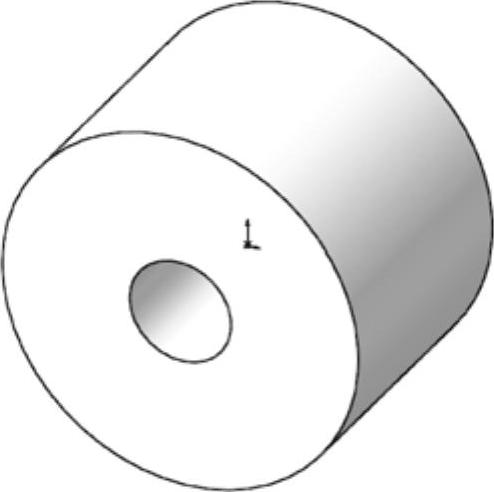

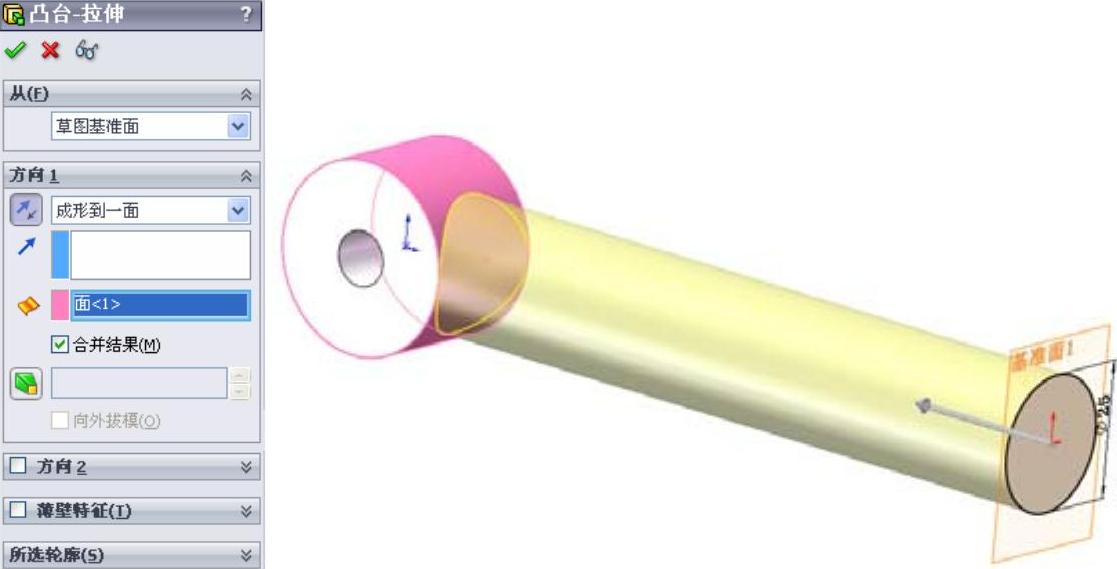

（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-15所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“25mm”，然后单击（确定）按钮，结果如图13-16所示。

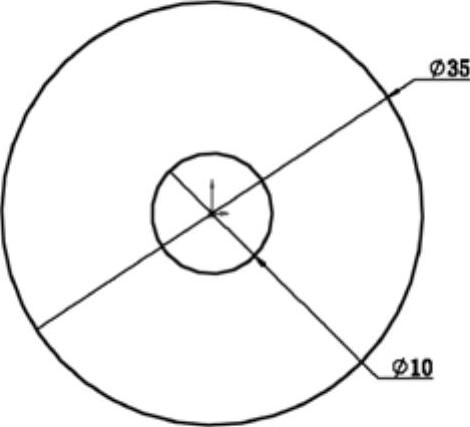

图13-14 绘制草图尺寸

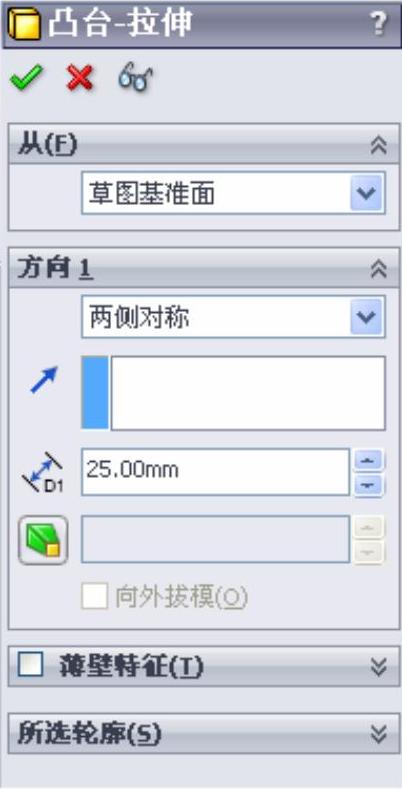

图13-15 “凸台-拉伸”属性管理器

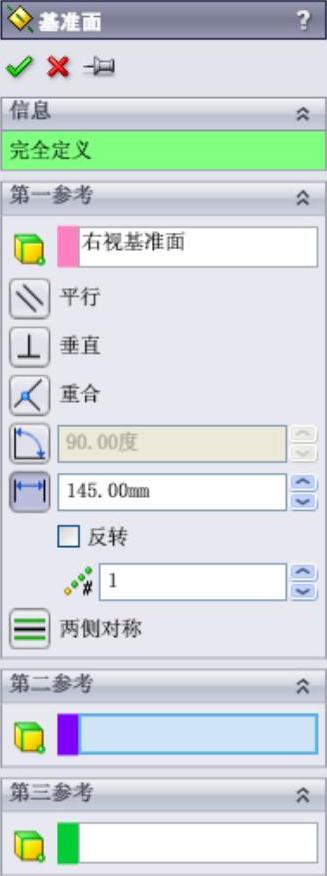

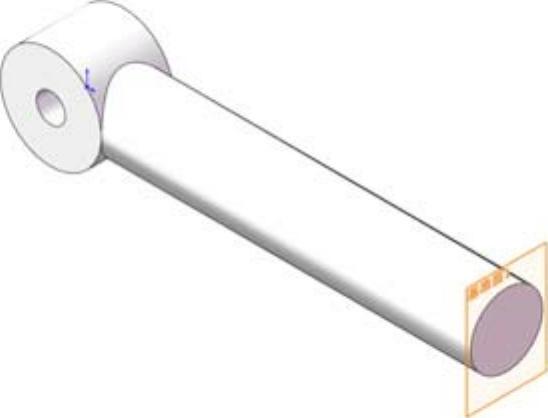

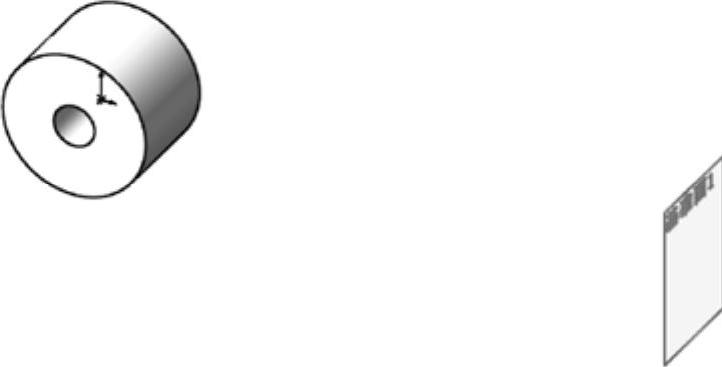

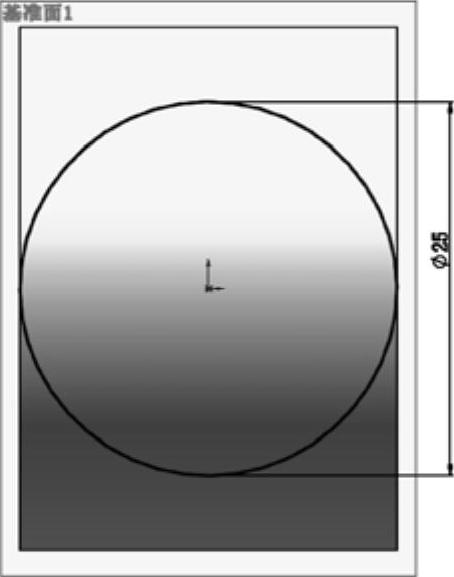

（4）创建基准平面。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“145”，如图13-17所示；单击属性管理器中的（确定）按钮，生成基准面如图13-18所示。
