13.1.3 液压杆2
本例绘制的液压杆2，如图13-22所示。

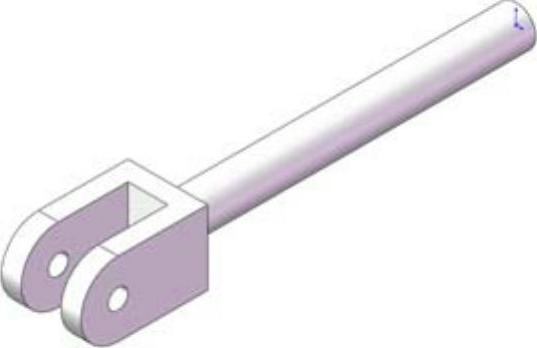

图13-22 液压杆2
思路分析
首先绘制液压杆2的杆外形轮廓草图，然后拉伸圆柱，再次利用圆柱命令，在圆柱一段拉伸草图，最后切除部分实体，绘制的流程图如图13-23所示。

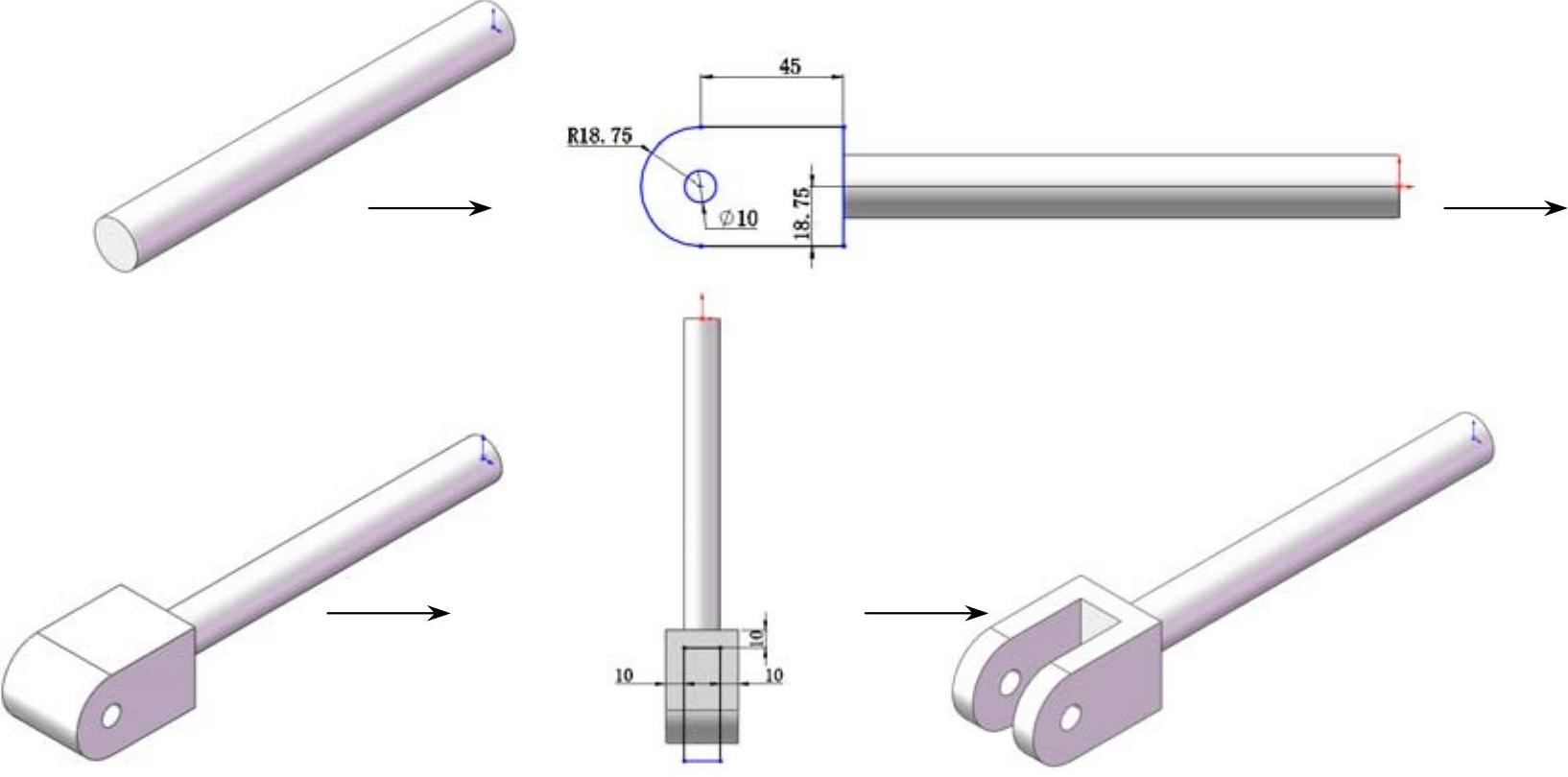

图13-23 液压杆2绘制流程图
参见光盘
光盘\动画演示\第13章\液压杆2.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，在坐标原点绘制直径为20的圆，标注尺寸后结果如图13-24所示。
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-25所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“175mm”，然后单击
（确定）按钮。结果如图13-26所示。
图13-24 绘制草图尺寸

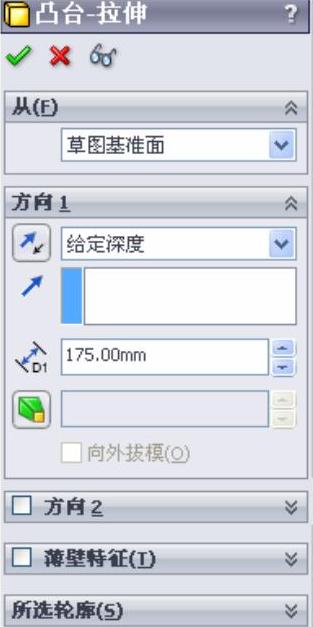

图13-25 “凸台-拉伸”属性管理器(https://www.daowen.com)

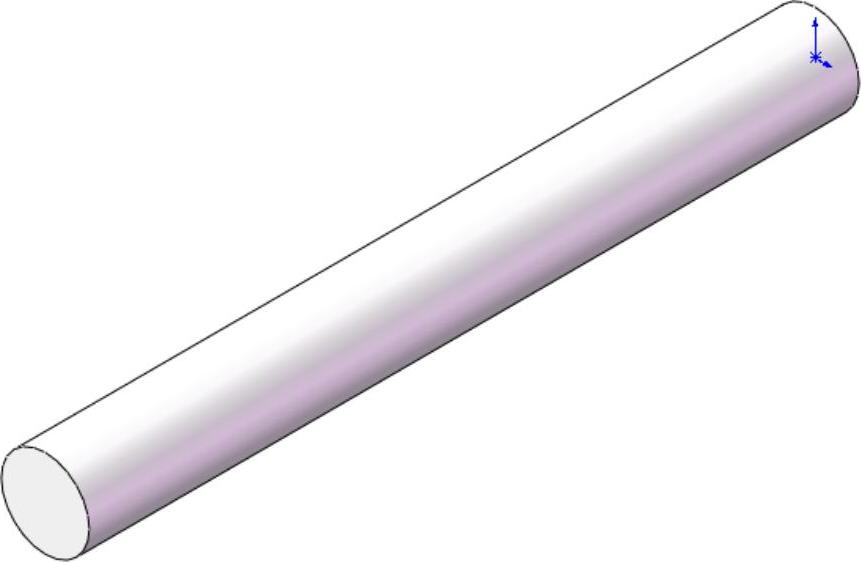

图13-26 拉伸后的图形
（4）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮、
（圆）按钮和

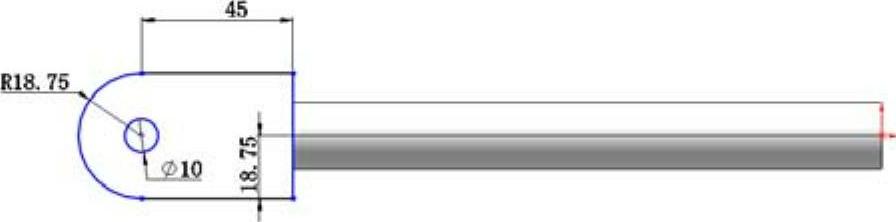

（三点圆弧）按钮，绘制草图并标注尺寸，如图13-27所示。
图13-27 绘制草图尺寸
（5）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-28所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“40mm”，然后单击
（确定）按钮，结果如图13-29所示。
（6）绘制草图。在视图中选择前视面作为绘制图形的基准面。单击“草图”工具栏中的
（边角矩形）按钮，绘制草图并标注尺寸，如图13-30所示。

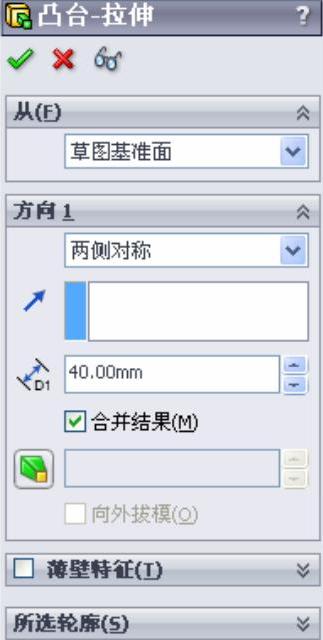

图13-28 “凸台-拉伸”属性管理器

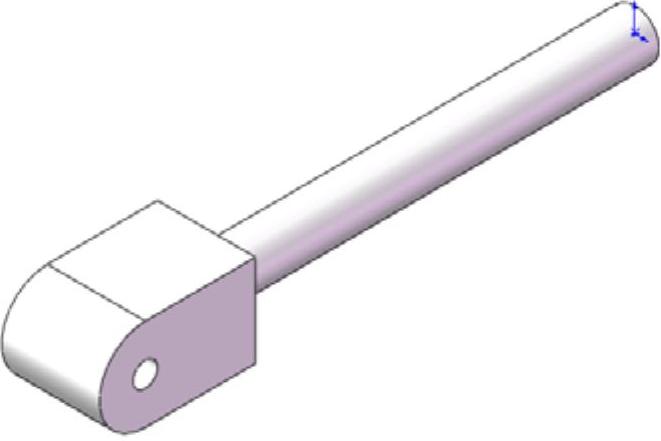

图13-29 拉伸后的图形

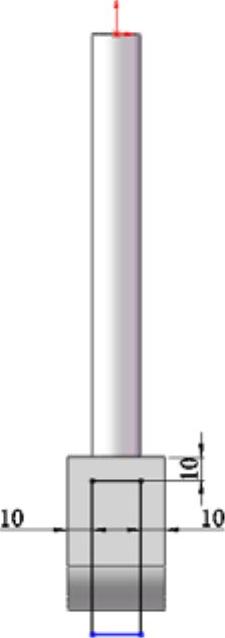

图13-30 标注草图
（7）切除拉伸实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图13-31所示的“切除-拉伸”属性管理器。设置终止条件为“完全贯穿”，然后单击属性管理器中的
（确定）按钮，结果如图13-32所示。

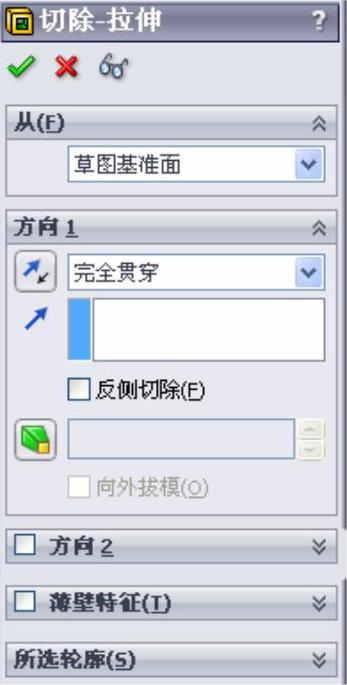

图13-31 “切除-拉伸”属性管理器

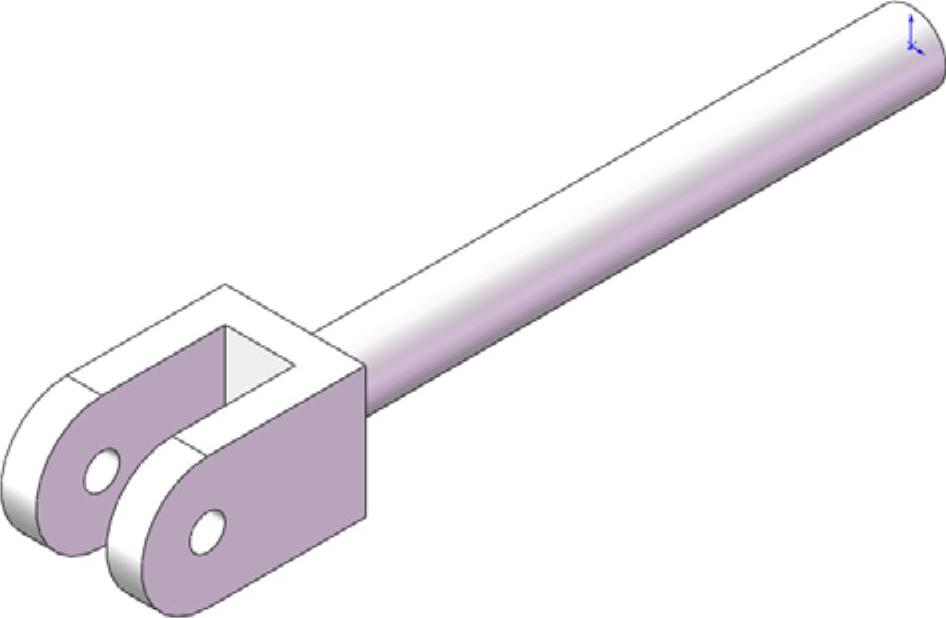

图13-32 切除结果
