13.1.1 圆柱连接
本例绘制的圆柱连接如图13-1所示。
思路分析
首先绘制圆柱连接的外形轮廓草图，然后两次拉伸成为圆柱连接1主体轮廓，最后进行倒圆角处理。绘制的流程图如图13-2所示。
图13-1 圆柱连接1

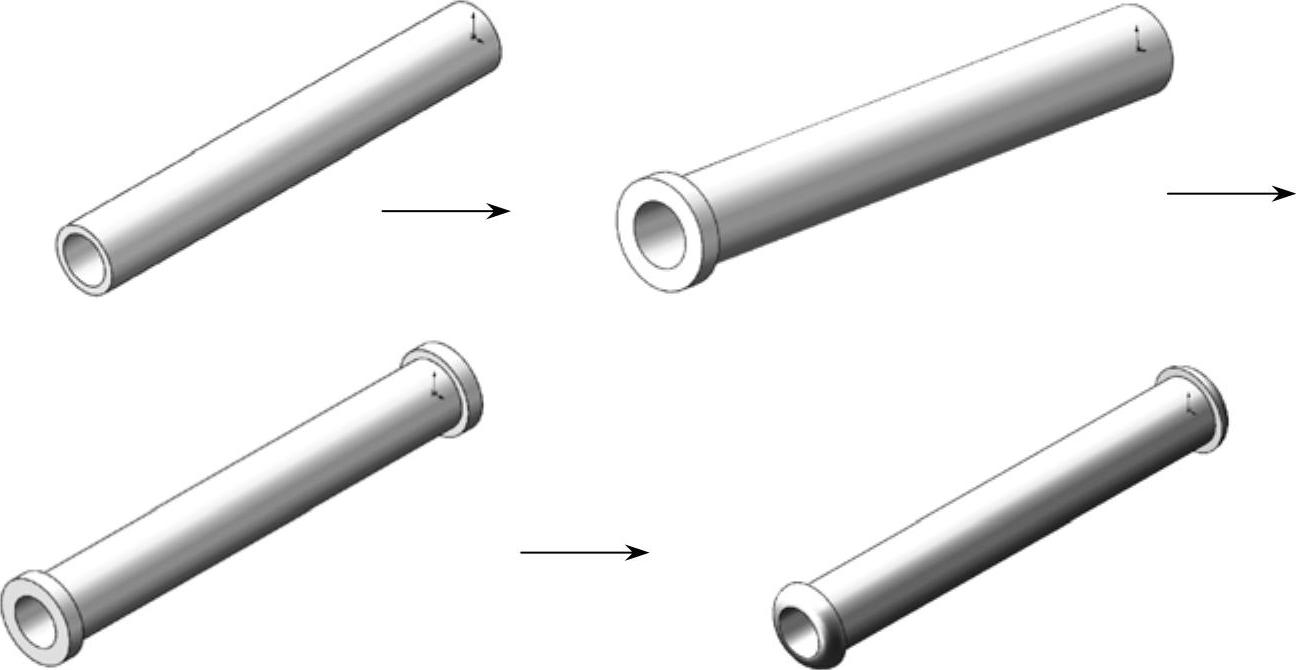

图13-2 圆柱连接绘制流程图
参见光盘
光盘\动画演示\第13章\圆柱连接.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，在坐标原点绘制直径分别为7.5和10的圆，标注尺寸后结果如图13-3所示。

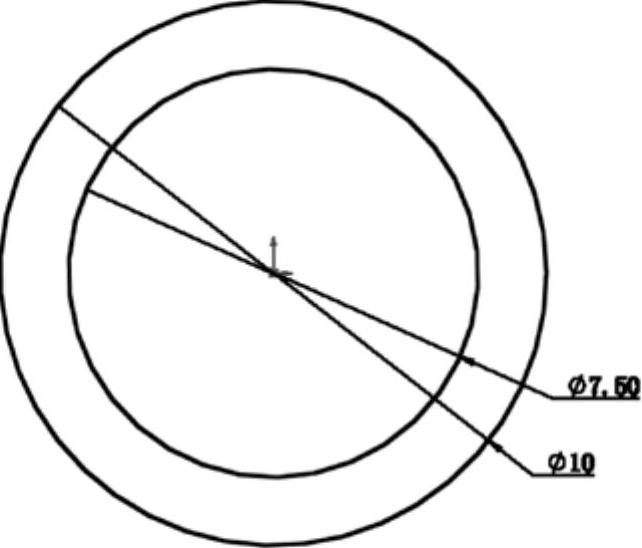

图13-3 绘制草图
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-4所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“70mm”，然后单击
（确定）按钮，结果如图13-5所示。

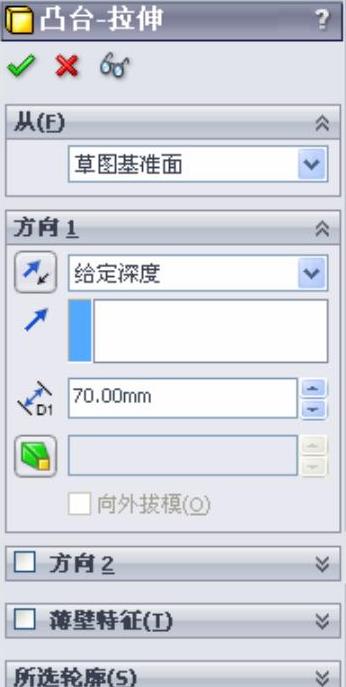

图13-4 “凸台-拉伸”属性管理器

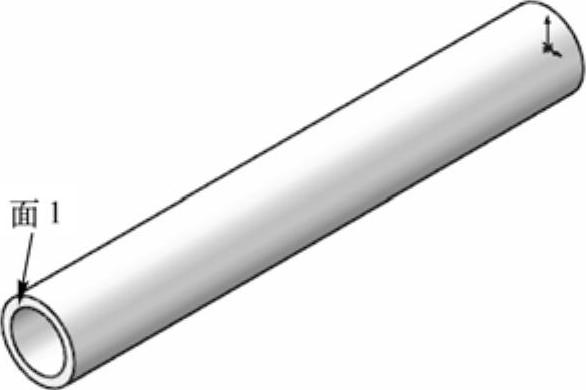

图13-5 拉伸后的图形
（4）设置基准面。选择图13-5中的面1为基准面。单击“标准视图”工具栏中的
（正视于）按钮，新建草图。
（5）绘制草图。单击“草图”工具栏中的
（圆）按钮，在上步的拉伸体圆心处绘制直径分别为7.5和13.5的圆，如图13-6所示。
（6）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-7所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“2.5mm”，然后单击
（确定）按钮，结果如图13-8所示。

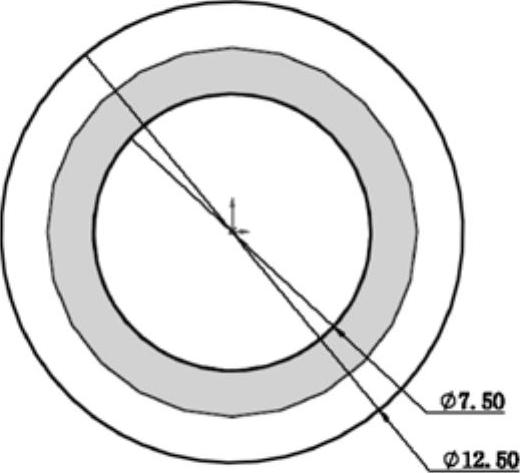

图13-6 绘制草图

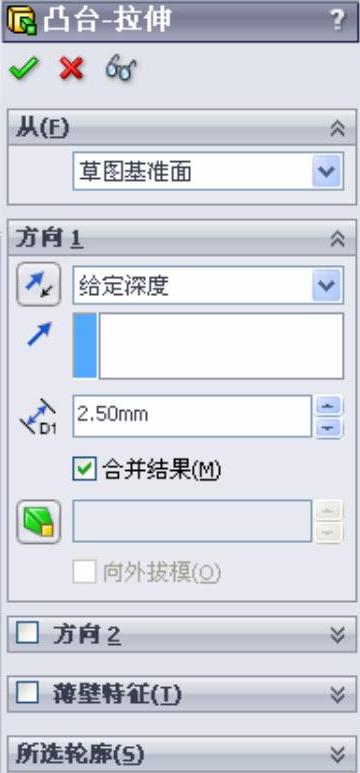

图13-7 “凸台-拉伸”属性管理器

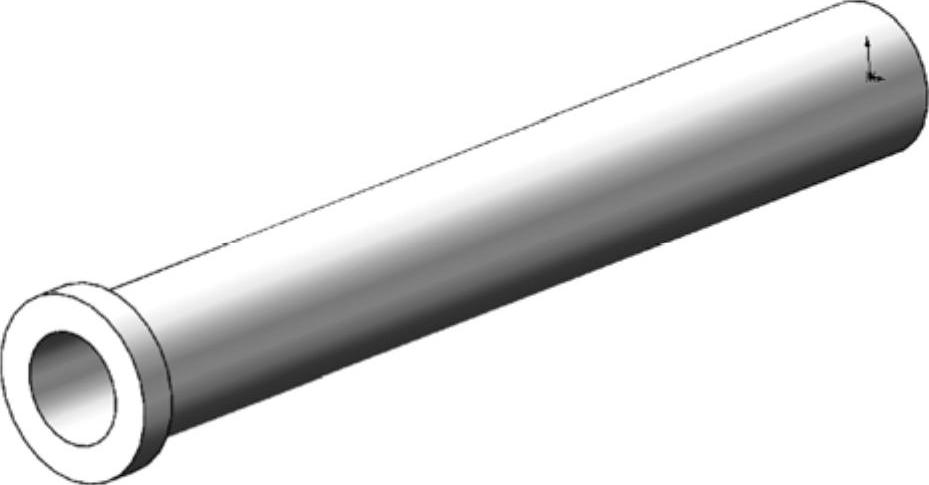

图13-8 拉伸结果
（7）重复步骤（4）～（6），在另一端创建拉伸体，结果如图13-9所示。

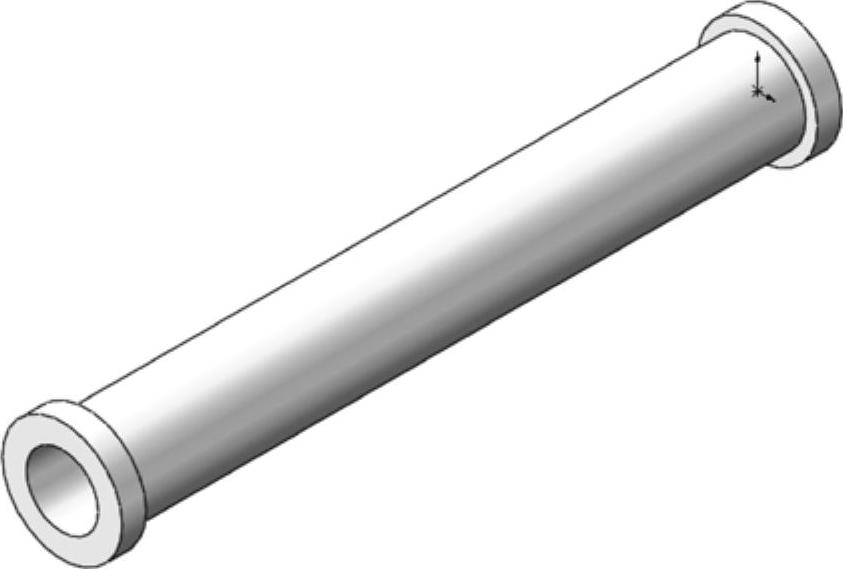

图13-9 另侧拉伸
（8）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图13-10所示的“圆角”属性管理器。在“半径”一栏中输入值“2.5mm”，然后用鼠标选取图13-10中的两条边线，单击属性管理器中的
（确定）按钮，结果如图13-11所示。

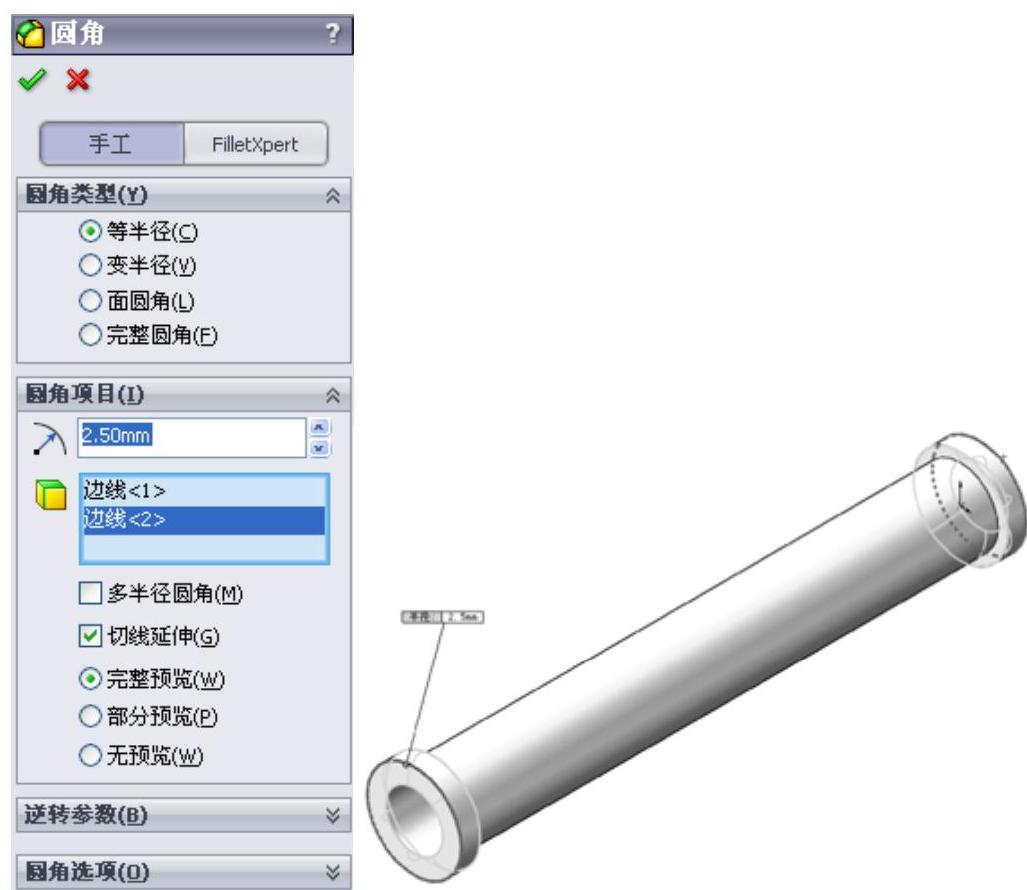

图13-10 “圆角”属性管理器

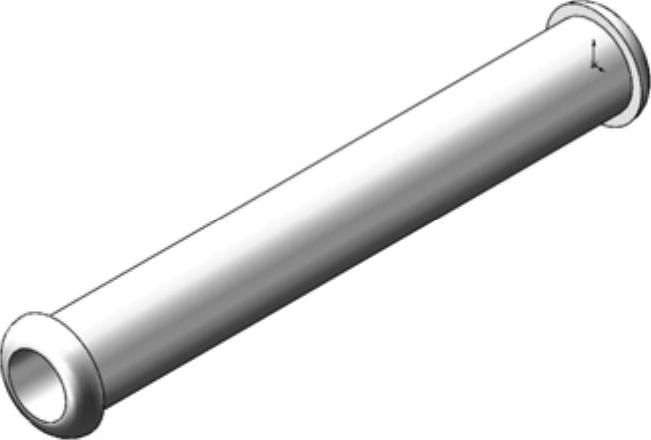

图13-11 倒圆角结果
