13.1.5 液压缸2

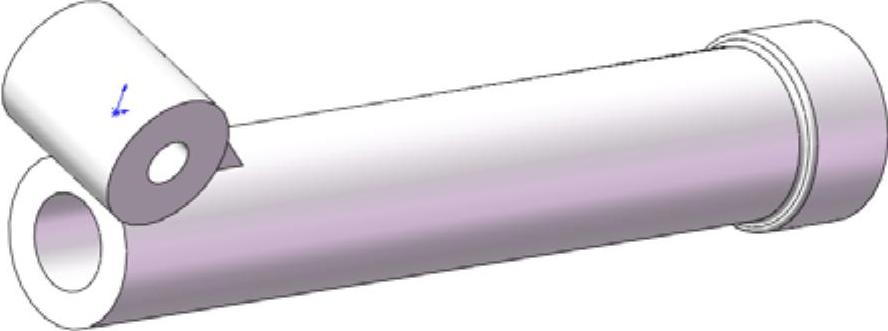

本例绘制的液压缸2，如图13-55所示。
图13-55 液压缸2
思路分析
首先绘制液压缸2的外形轮廓草图，然后旋转成为下阀瓣主体轮廓，最后进行倒角处理。绘制的流程图如图13-56所示。

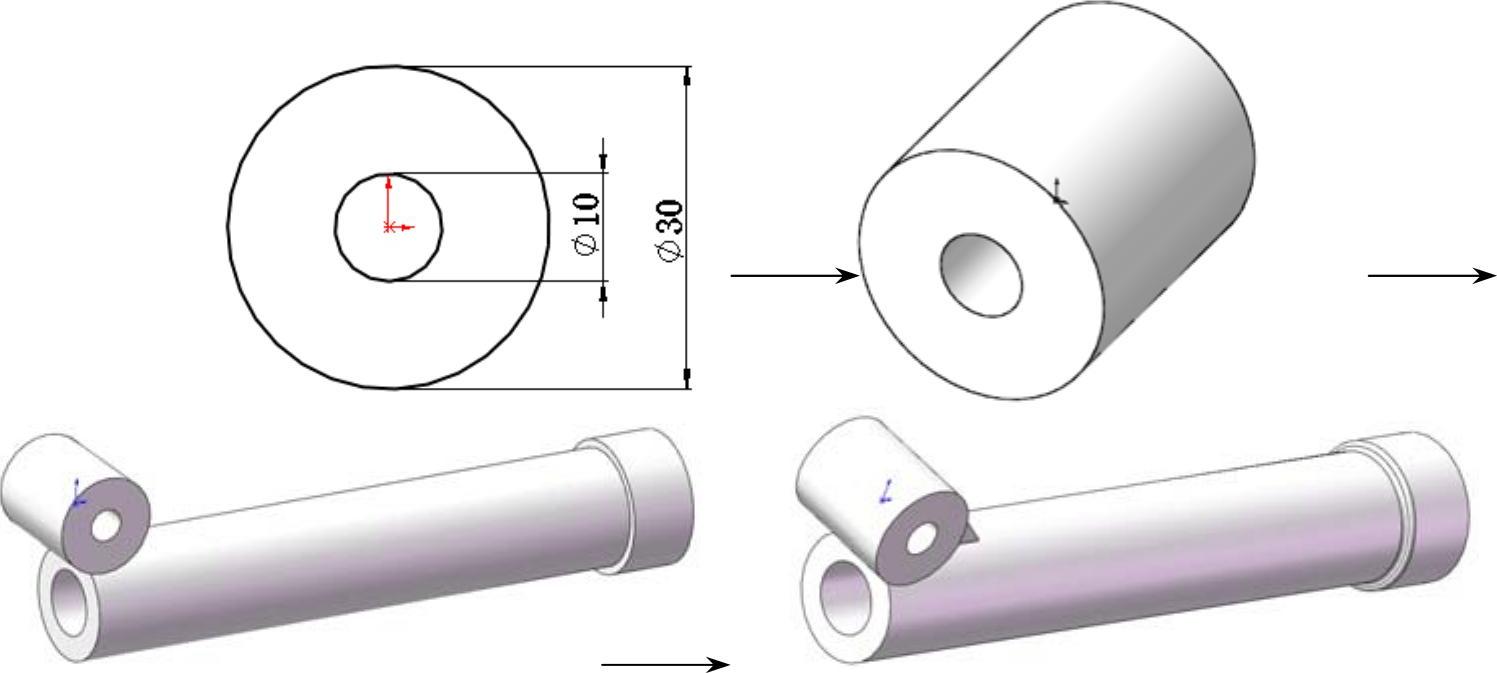

图13-56 液压缸2绘制流程图
参见光盘
光盘\动画演示\第13章\液压缸2.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的

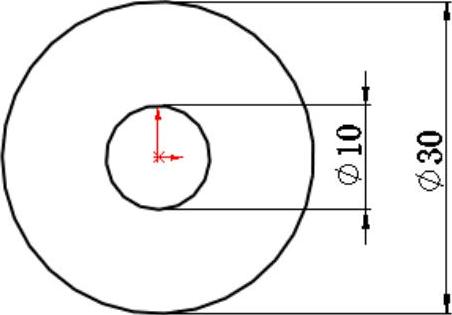

（圆）按钮，在坐标原点绘制直径分别为10和30的圆，标注尺寸后结果如图13-57所示。
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-58所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“35mm”，然后单击
（确定）按钮，结果如图13-59所示。
（4）绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“草图”工具栏中的

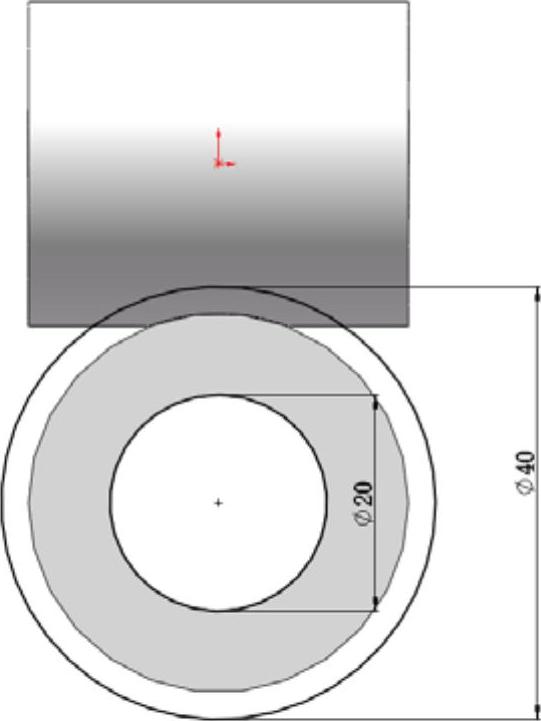

（圆）按钮，绘制并标注草图如图13-60所示。
图13-57 绘制草图

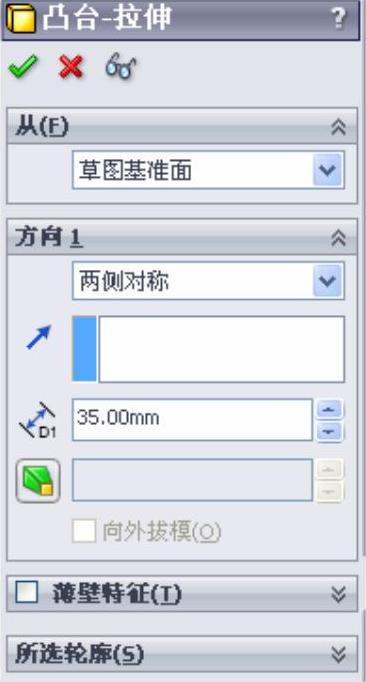

图13-58 “凸台-拉伸”属性管理器
图13-59 拉伸实体1
图13-60 绘制草图2
（5）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“180mm”，然后单击
（确定）按钮，结果如图13-61所示。
（6）绘制草图3。在视图中选择如图13-61所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制并标注草图如图13-62所示。(https://www.daowen.com)

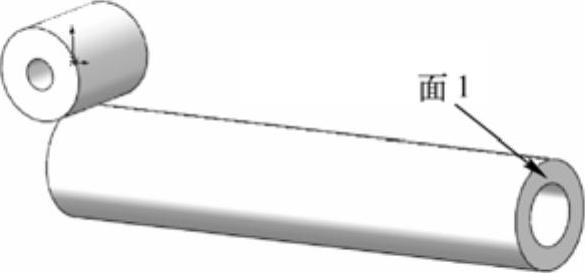

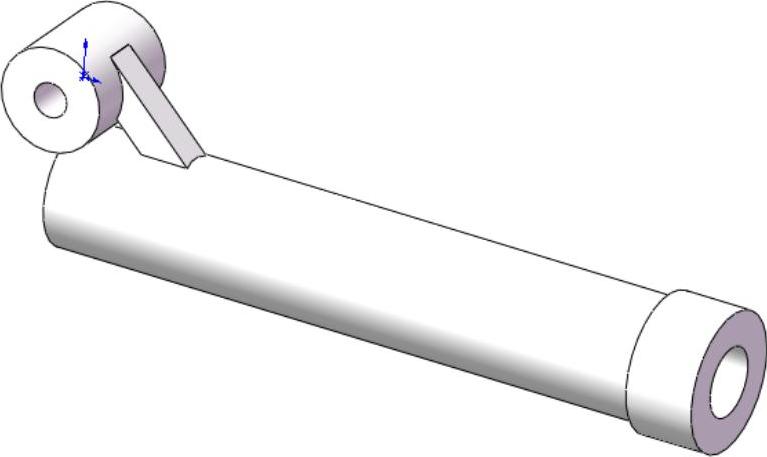

图13-61 拉伸实体2

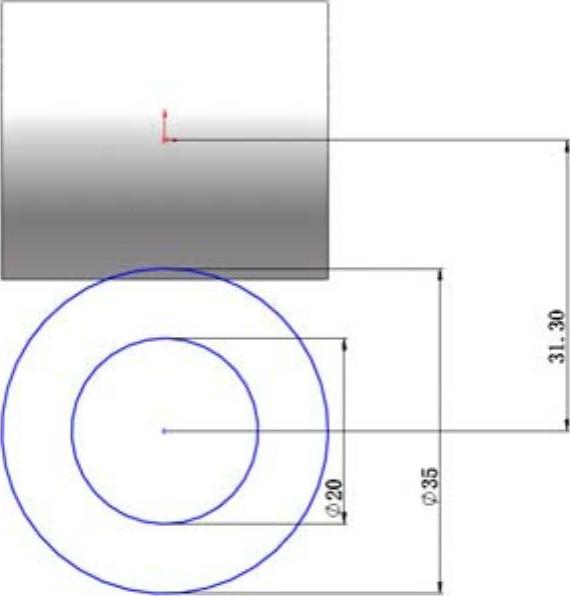

图13-62 绘制草图3
（7）拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-63所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“20mm”，然后单击
（确定）按钮，结果如图13-64所示。
图13-63 “凸台-拉伸”属性管理器
图13-64 拉伸实体3
（8）绘制草图4。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制并标注如图13-65所示的草图。
（9）拉伸实体4。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-66所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“10mm”，然后单击
（确定）按钮，结果如图13-67所示。

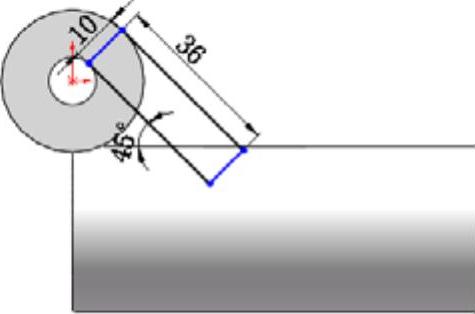

图13-65 绘制草图4

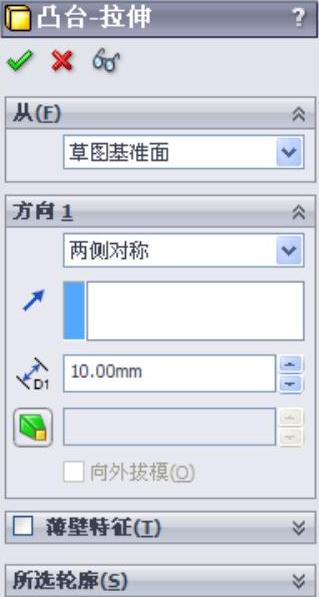

图13-66 “凸台-拉伸”属性管理器
（10）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图13-68所示的“圆角”属性管理器。在“半径”一栏中输入值“1.25mm”，然后用鼠标选取图13-69中的边线，最后单击属性管理器中的
（确定）按钮，结果如图13-70所示。
图13-67 拉伸实体4

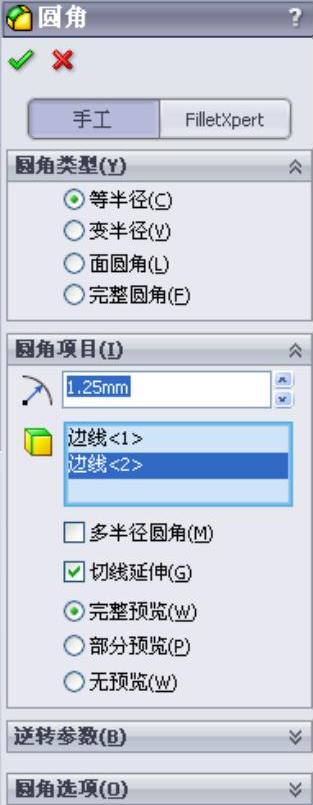

图13-68 “圆角”属性管理器

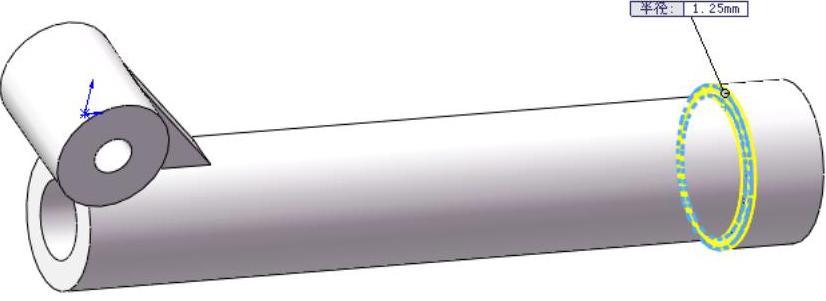

图13-69 选择圆角边

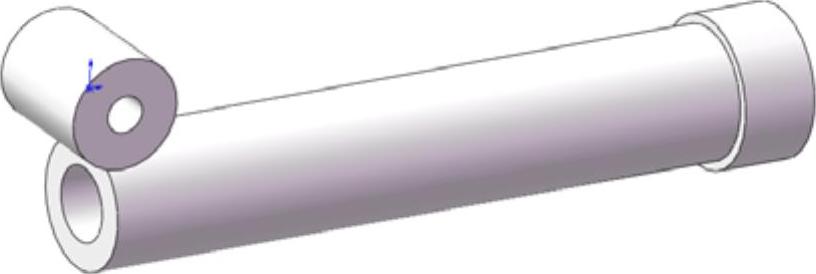

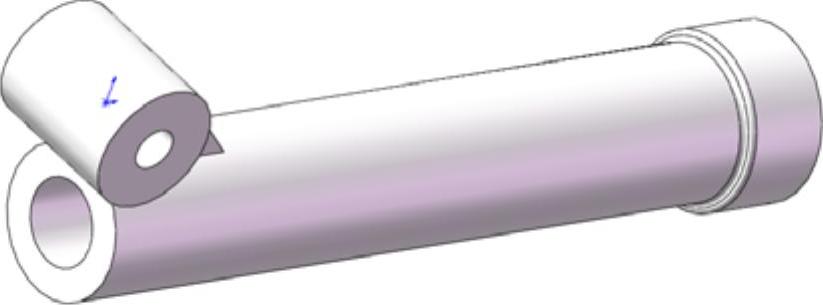

图13-70 倒圆角实体
