13.1.4 液压缸1

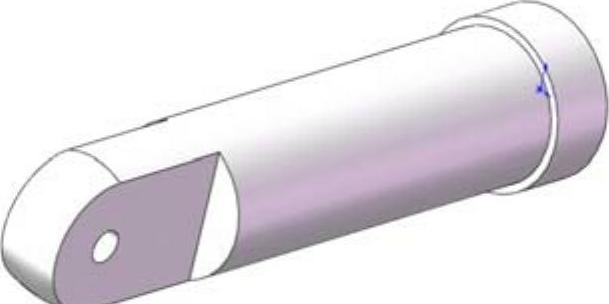

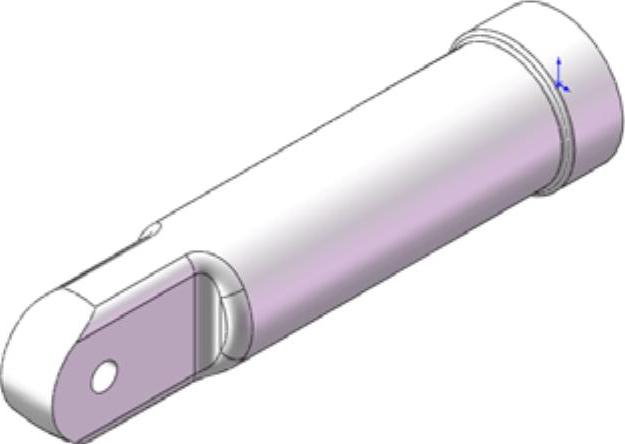

本例绘制的液压缸1，如图13-33所示。
图13-33 液压缸1
思路分析
首先绘制液压缸1的外形轮廓草图，然后旋转成为液压缸1主体轮廓，最后进行倒角处理。绘制的流程图如图13-34所示。
图13-34 液压缸1绘制流程图
参见光盘
光盘\动画演示\第13章\液压缸1.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，在坐标原点绘制直径分别为25和45的圆，标注尺寸后结果如图13-35所示。

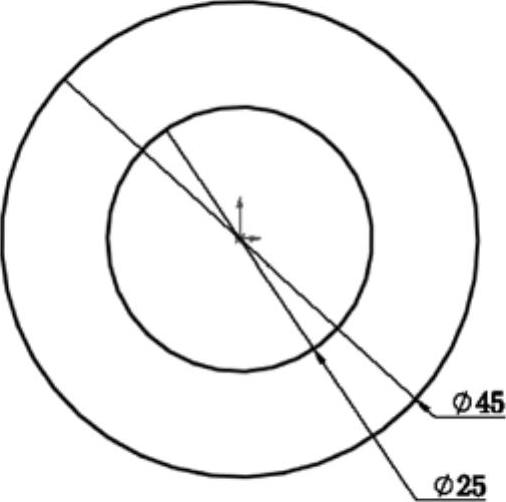

图13-35 绘制草图
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-36所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“135mm”，然后单击
（确定）按钮，结果如图13-37所示。

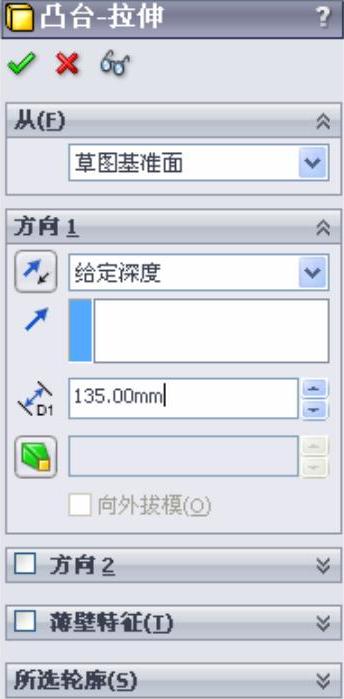

图13-36 “凸台-拉伸”属性管理器

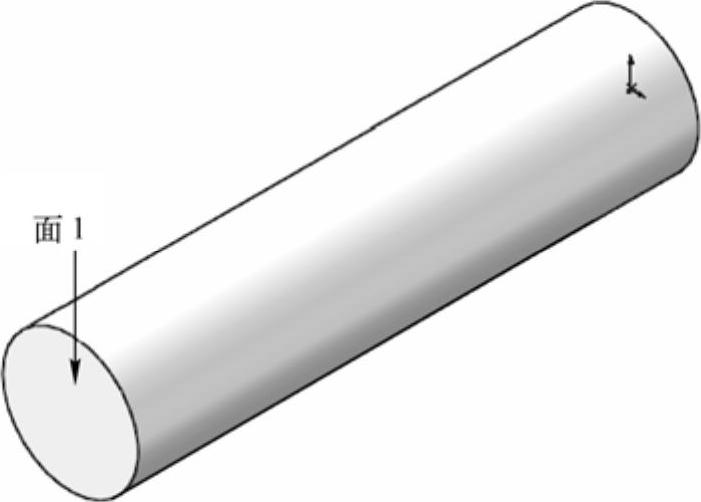

图13-37 拉伸后的图形
（4）绘制草图。在视图中选择如图13-37所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，在坐标原点绘制直径为45的圆。
（5）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-38所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“51.25mm”，然后单击
（确定）按钮，结果如图13-39所示。

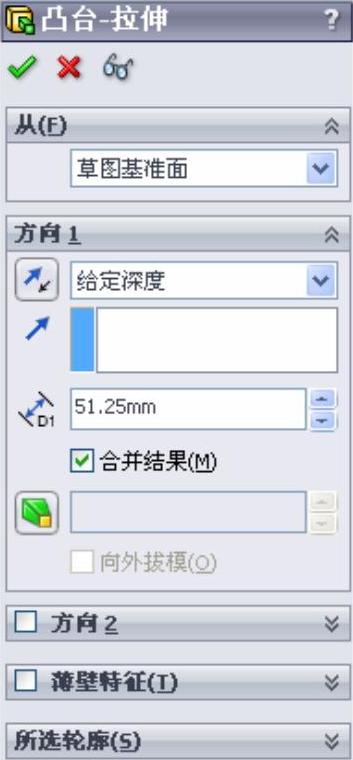

图13-38 “凸台-拉伸”属性管理器

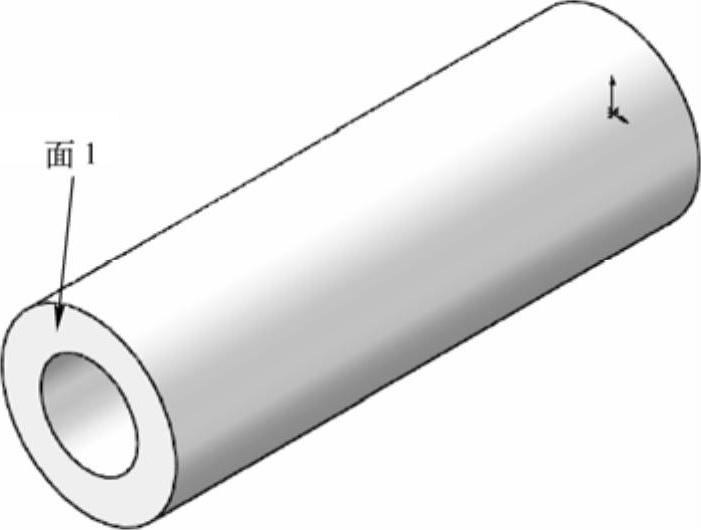

图13-39 拉伸后的图形
（6）绘制草图。在视图中选择如图13-39所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制并标注如图13-40所示的草图。
（7）切除拉伸实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图13-41所示的“切除-拉伸”属性管理器。设置终止条件为“给定深度”，输入拉伸切除距离为“40mm”，然后单击属性管理器中的
（确定）按钮，结果如图13-42所示。

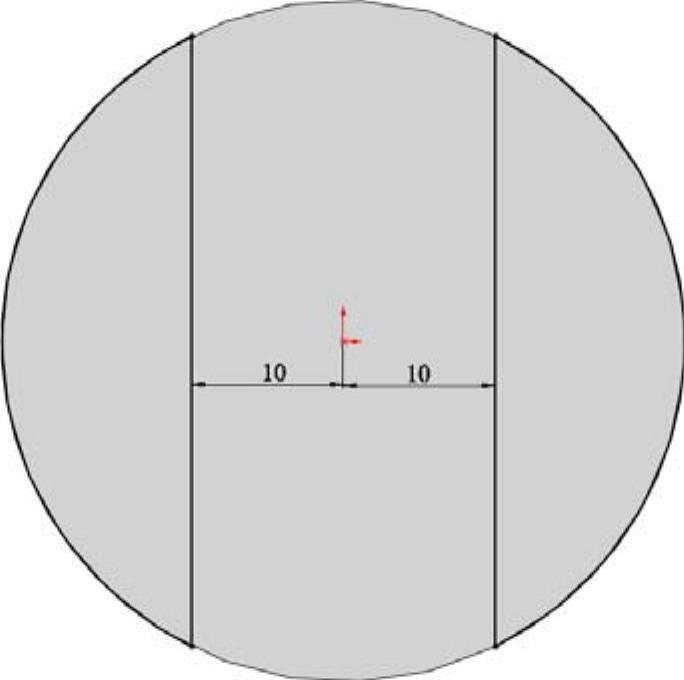

图13-40 标注草图尺寸
图13-41 “切除-拉伸”属性管理器
（8）绘制草图。在视图中选择如图13-42所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆心/起/终点画弧）按钮和
（直线）按钮，绘制如图13-43所示的草图。单击“退出草图”按钮退出草图。

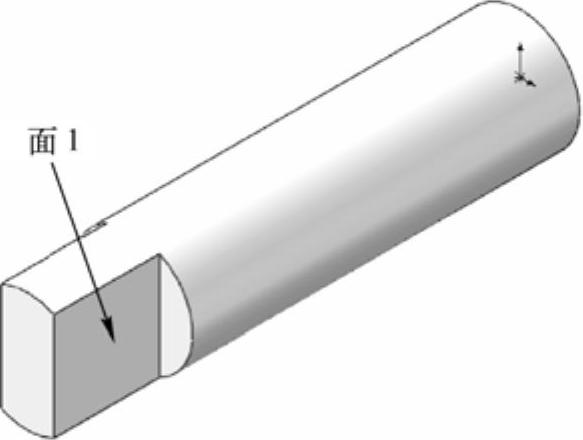

图13-42 切除后的图形

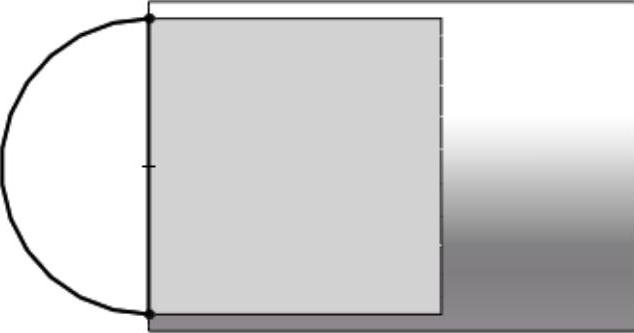

图13-43 绘制草图
（9）重复步骤（8），在另一侧绘制草图。
（10）放样实体。选择菜单栏中的“插入”→“凸台/基体”→“放样”命令，或者单击“特征”工具栏中的
（放样凸台/基体）按钮，此时系统弹出如图13-44所示的“放样”属性管理器。选择步骤（8）～（9）绘制的两个草图为放样轮廓，选择边线为引导线，然后单击
（确定）按钮，结果如图13-45所示。
（11）绘制草图。在视图中选择如图13-42所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图13-46所示的草图。

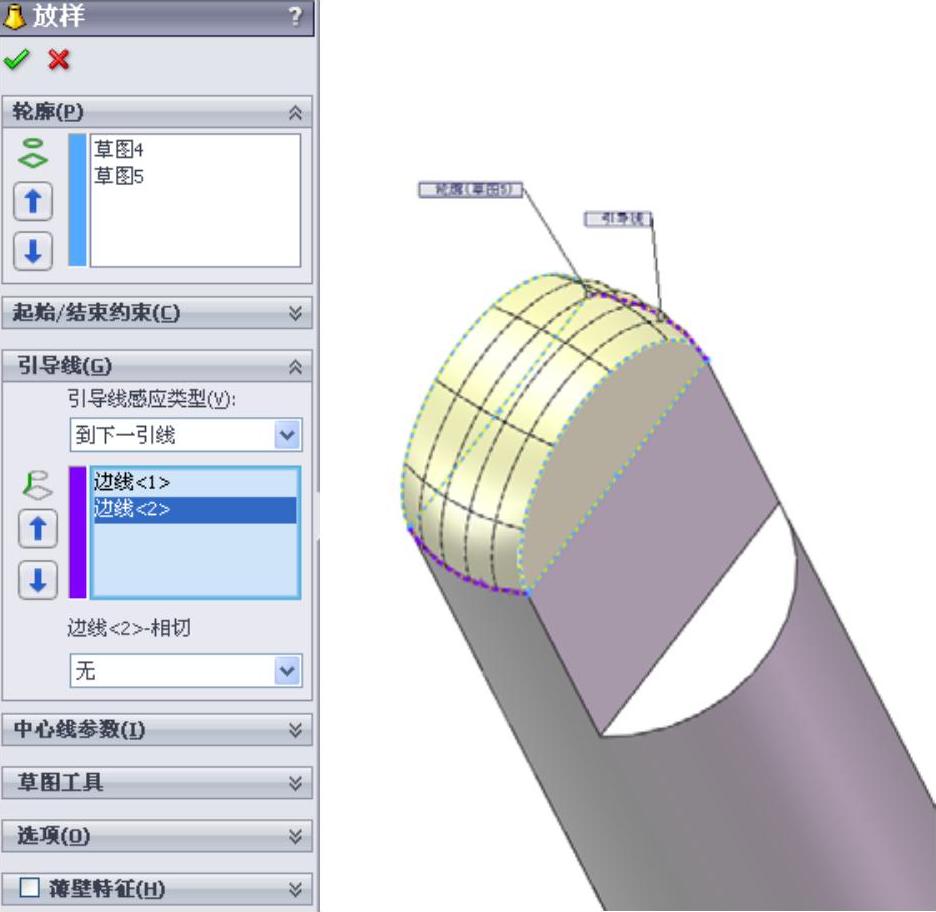

图13-44 “放样”属性管理器

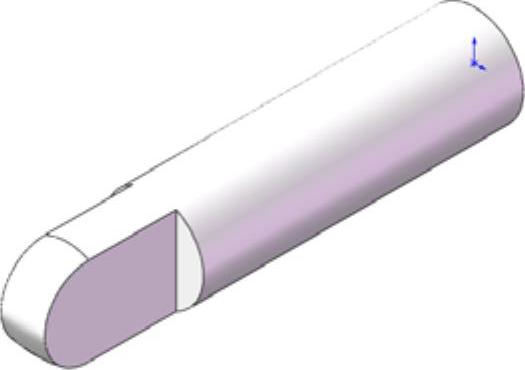

图13-45 放样实体结果

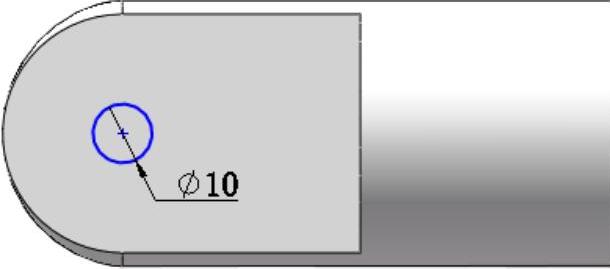

图13-46 绘制草图
（12）切除拉伸实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图13-47所示的“切除-拉伸”属性管理器。设置终止条件为“完全贯穿”，然后单击属性管理器中的
（确定）按钮，结果如图13-48所示。

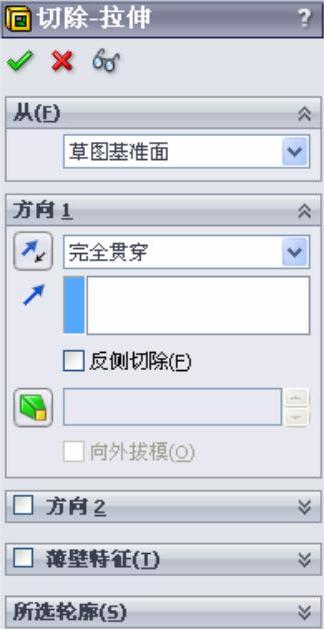

图13-47 “切除-拉伸”属性管理器

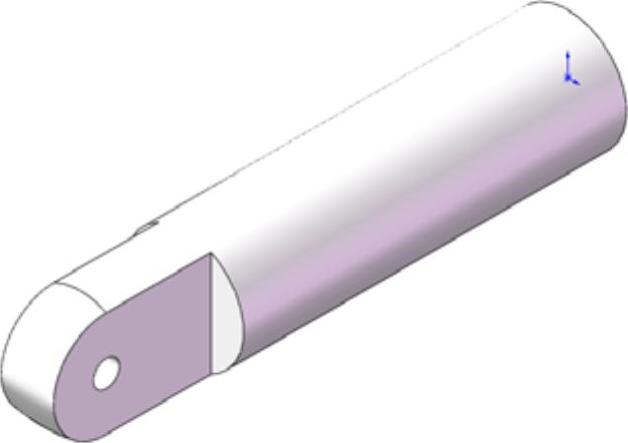

图13-48 切除结果

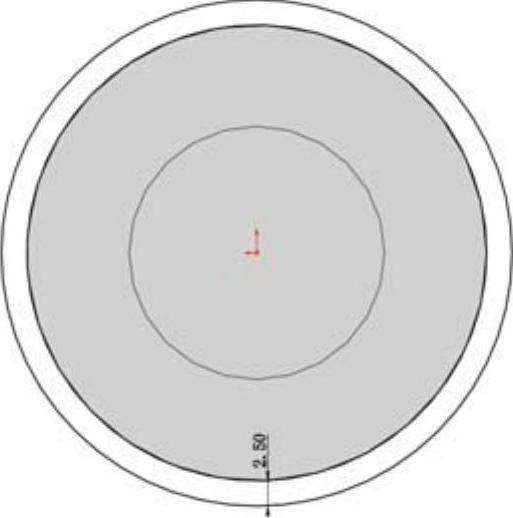

（13）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮和
（等距实体）按钮，绘制如图13-49所示的草图。
（14）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-50所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“20mm”，然后单击
（确定）按钮，结果如图13-51所示。
图13-49 绘制草图

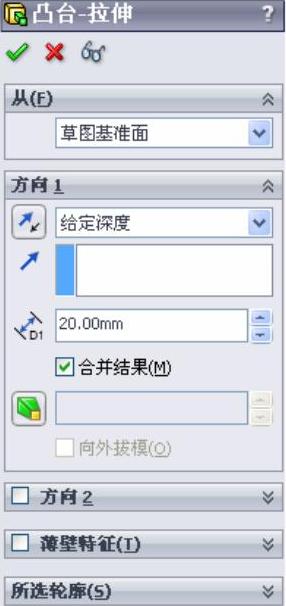

图13-50 “凸台-拉伸”属性管理器
图13-51 拉伸结果
（15）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图13-52所示的“圆角”属性管理器。在“半径”一栏中输入值“5mm”，取消“切线延伸”的勾选，然后用鼠标选取图13-52中的边线，然后单击属性管理器中的
（确定）按钮，结果如图13-53所示。重复“圆角”命令，选择如图13-53所示的边线，输入圆角半径值为“1.25mm”，结果如图13-54所示。

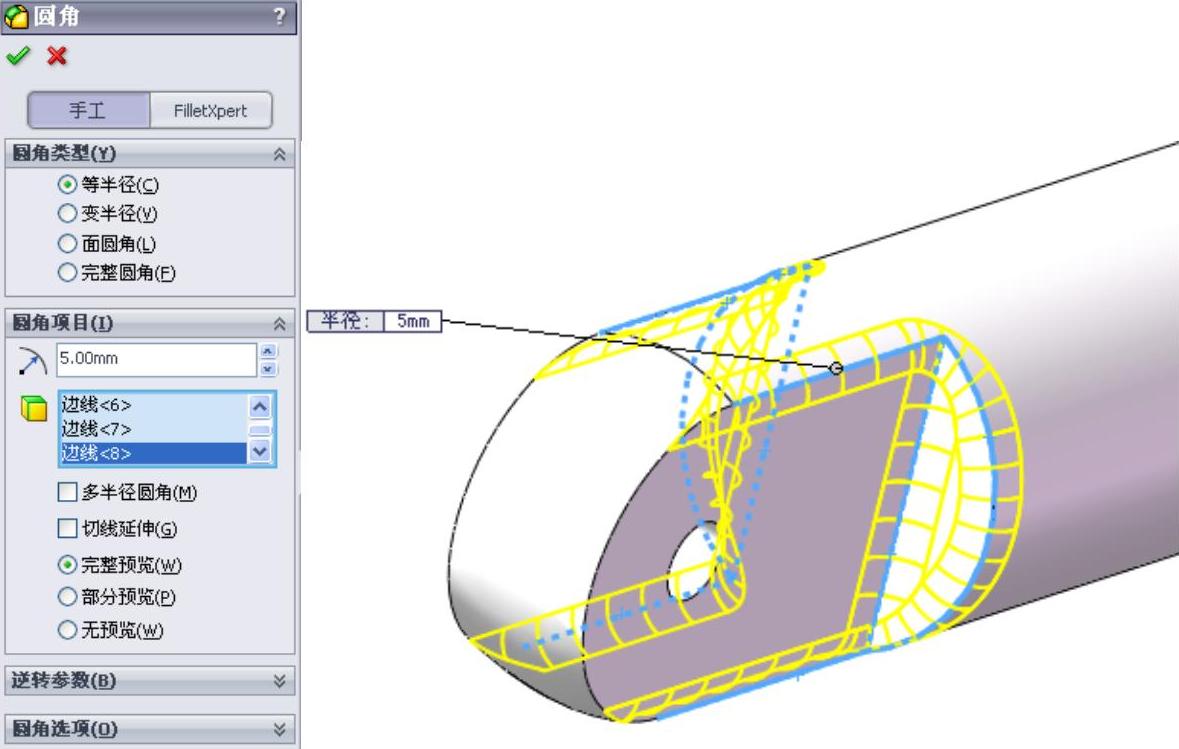

图13-52 “圆角”属性管理器

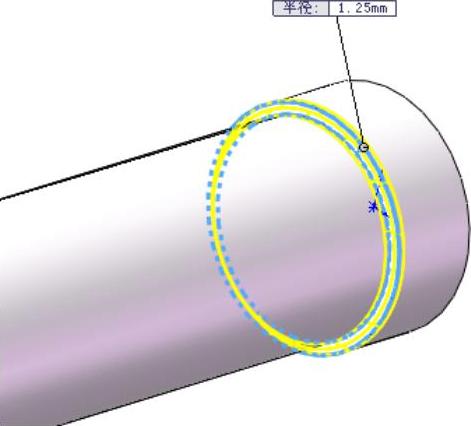

图13-53 选择圆角边
图13-54 倒圆角结果
