4.2.1  定义

利用橡皮或充满液体的橡皮囊作为通用上模，在压力（液体压力）作用下将坯料包贴在刚性下模上成形的方法，称为橡皮液压成形工艺，简称“橡皮成形”或“液压成形”。工作原理如图4-1所示。

在制造航空飞行器的框肋结构钣金件时，常会碰到以下结构：平面带弯边，变斜角，外缘变曲率，部分零件上分布有减轻孔和加强梗；此外还有为保证零件装配时飞机外形的平滑而在弯边上压制的下陷等。诸如此类的零件在航空工厂中通常使用橡皮液压成形工艺。橡皮液压成形零件如图4-2所示。

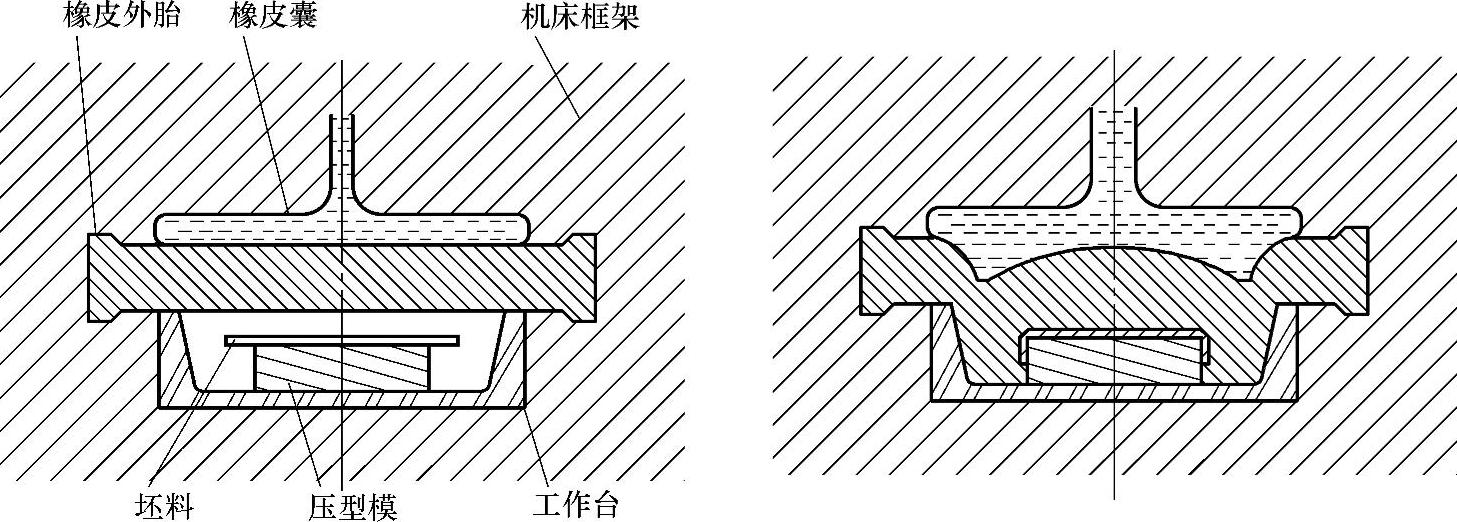

图4-1 橡皮液压成形原理

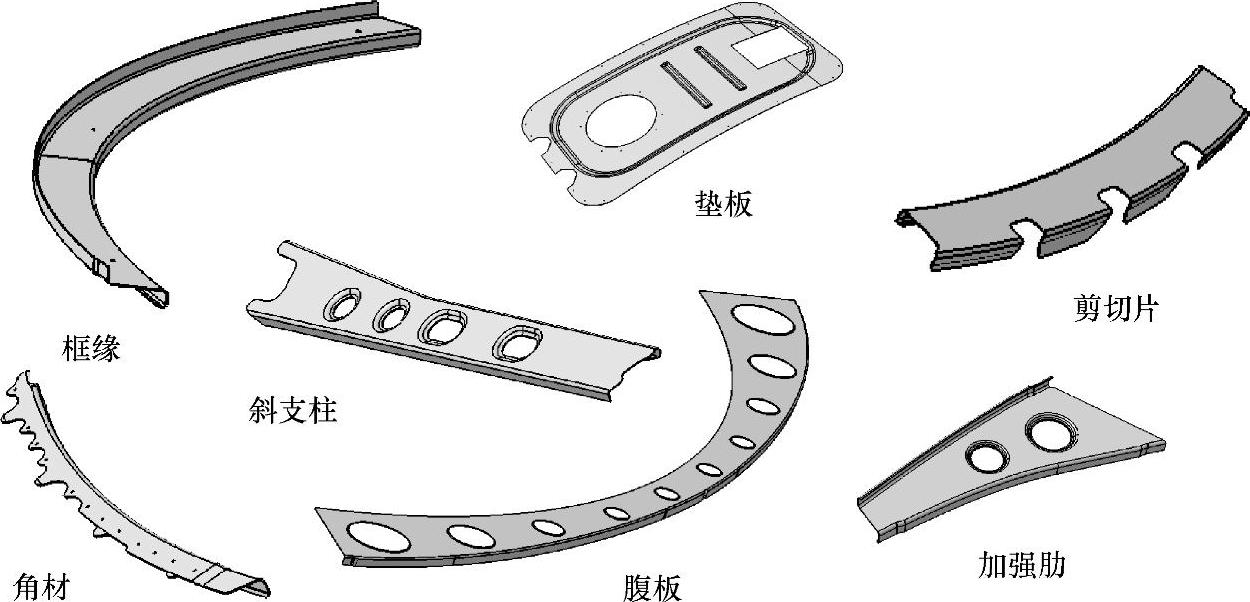

图4-2 典型橡皮液压成形零件
