10.2.2  型材拉弯设备

我国航空工业早期的拉弯成形设备有лгр-6拉弯机、лгр-7拉弯机和лгр-8拉弯机，这些型材拉弯机皆从前苏联引进，机床操作全为手动控制，拉弯成形精度差。

2000年左右，我国引进了A-6B、A-7B数控拉弯机，如图10-2所示。数控拉弯机具有极强的加工各种金属板制型材和挤压型材零件的弯曲成形能力，可有效防止皱折的产生，提高零件的抗拉强度，零件成形质量高、回弹小。其中300kN数控型材拉弯机改进了以往的成形过程控制，变传统压力控制为位置控制。数控拉弯位置控制系统能够保证一个成形零件的内侧纤维在整个成形的任何过程都处于屈服强度之上，避免了任何压缩破坏，并使压缩和回弹量最小化。对于材料性能和材料变化不敏感，该控制系统能精确地重复相同的运动。在预拉形、弯曲、补拉形过程中，系统能自动、连续地调整零件的重复精度到±0.25mm。

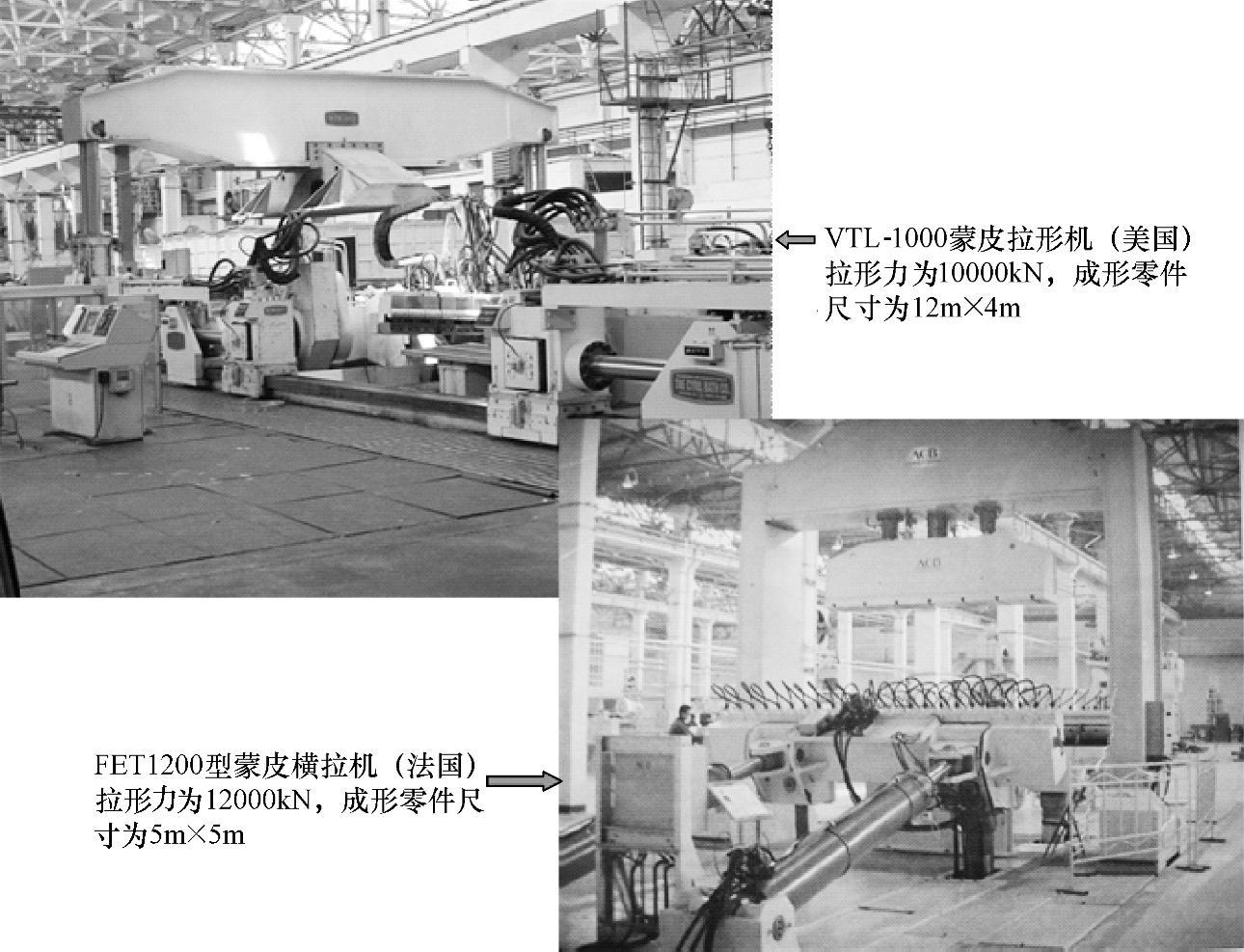

图10-1 VTL-1000及FET1200蒙皮拉形机
