10.2.3  橡皮液压设备

我国早期的橡皮液压设备大多都是新中国成立后从前苏联引进的，如28000kN容框式液压机、96000kN橡皮囊式液压机，它们使钣金零件的表面质量有所改善，在一定程度上降低了工人的劳动强度。但96000kN液压机工作台面小，模具闭合高度低，不能加工长腹板及框缘类零件，单位压力也不大，仅有40MPa；而28000kN液压机工作面积更小，机床利用率很低，使得手工成形仍然是工人主要的操作方法。

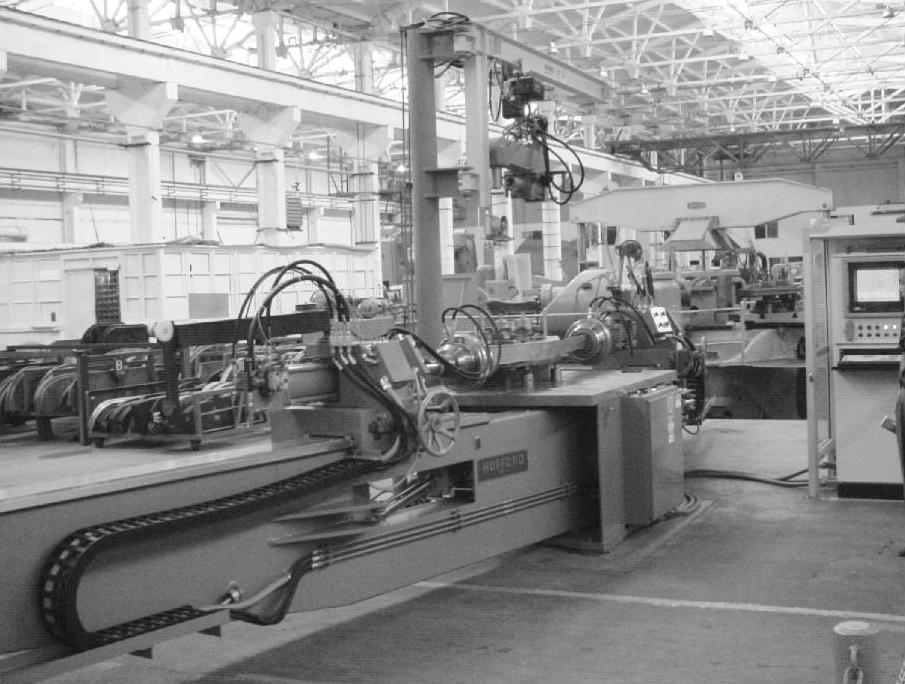

图10-2 A-7B数控拉弯机

20世纪90年代初，我国从瑞典ABB公司引进了QFC1.4×4-1000橡皮囊式液压机，如图10-3所示。该液压机被一个垫块分成有两个深度不同的工作台面，一侧是模具最大闭合高度不超过150mm深的工作台，规格为4000mm×1400mm；另一侧是模具最大闭合高度不超过315mm深的工作台，规格为3720mm×1400mm。液压机单位压力可达100MPa，总吨位为77000t，故又称“七万七”液压机。与现有的96000kN液压机、28000kN液压机进行比较，“七万七”液压机工作台面积大，近似为96000kN液压机的两倍，允许模具具有较深的闭合高度，可成形大型复杂立体液压件，同时使用此设备加工的零件外形准确度也得到了提高，贴模间隙可以减小为0.2～0.4mm，角度公差从原来的1°减少到30'。

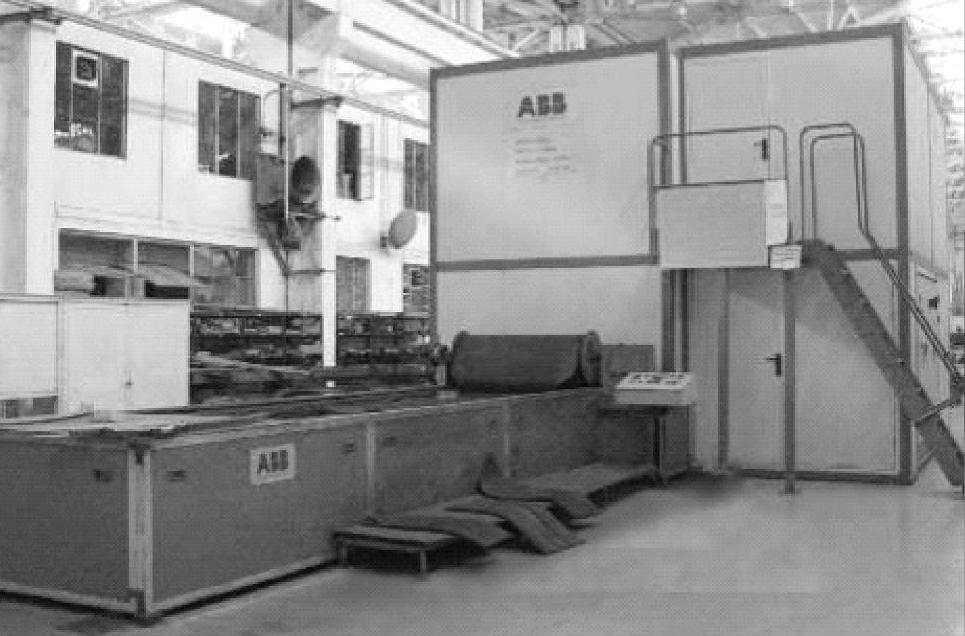

图10-3 QFC1.4×4-1000液压机
