10.2.4  滚弯设备

20世纪80年代，航空工业使用的最大型材滚弯设备为哈尔滨制造的XG-4，成形零件最大高度为80mm、最大宽度为150mm、最小弯曲半径为100mm。弯曲轮操作依靠操作工人经验，生产效率低，零件加工质量不稳定。尤其是在XG-4机床上用靠模滚弯技术加工时，由于靠模制作复杂，周期长，该技术应用受到很大限制。

随着航空制造业的不断发展，钣制型材在大型客机上的应用越来越广泛，1995年6月我国引进了瑞士制造的VPR-9-SPEC-CNC型数控四轴滚床，如图10-4所示。该机床上有七个控制轴，通过组合不仅可加工平面内弯曲零件，还可加工空间三维零件，由于该设备具有一个扭转轴，也可以成形非对称截面的钣弯型材框零件。加工过程可以实现计算机自动控制，加工零件的最小径向半径为150mm，最小轴向半径为1200mm，扭转角为±15°，可成形零件的最大截面模数为28cm³，最大截面高度为120mm，最大截面宽度为180mm。

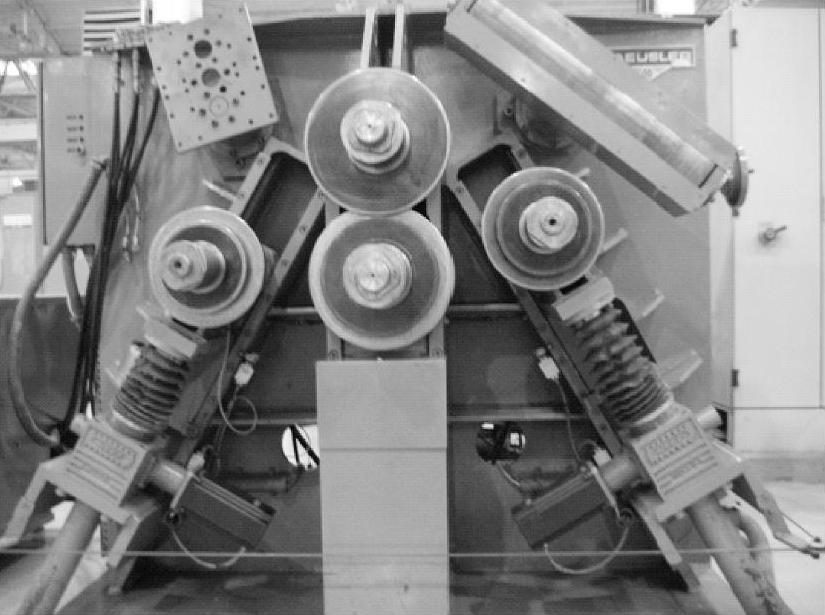

图10-4 VPR-9-SPEC-CNC型数控四轴滚床
