4.20.3  系统内和系统间EMI

定义两个系统的边界线时，其中一个是自我干扰系统（如在干净无噪声的环境中干扰自身工作的设备），另一个是干扰到外界环境的系统如图4-17所示。会出现两种情况的干扰。这两种EMI类型分别称为系统内和系统间的EMI。

从辐射发射可知，系统内电磁兼容性需要两个条件：

①内部源的辐射强度不能超过频谱边界内邻近元件的场敏感度；

②在满足条件①的前提下，所有源的发射加在一起必须低于系统内任何元件场敏感度阈值。

上面两点都是基本条件，如果达不到，即使在干扰不严重的环境中，系统也不能正常工作。因此，对于只关心从装配线送出可以正常工作产品的设计师而言，满足系统内EMC要求是首要的。

与此大不相同的是，系统间EMC要求当整个系统工作时，邻近的其他系统不可以受干扰，特别是不能杂散辐射信号的干扰。系统内EMC仅仅考虑单个系统的工作，而系统间EMC还必须处理环境的电磁污染。

对于系统内EMC，干扰源和受干扰者都是已知的，容易操控。并不严格要求干扰在辐射源处就得到抑制。毕竟如果所有的受干扰者都已经很好地加固，就可以承受住邻近高强度的噪声源干扰。

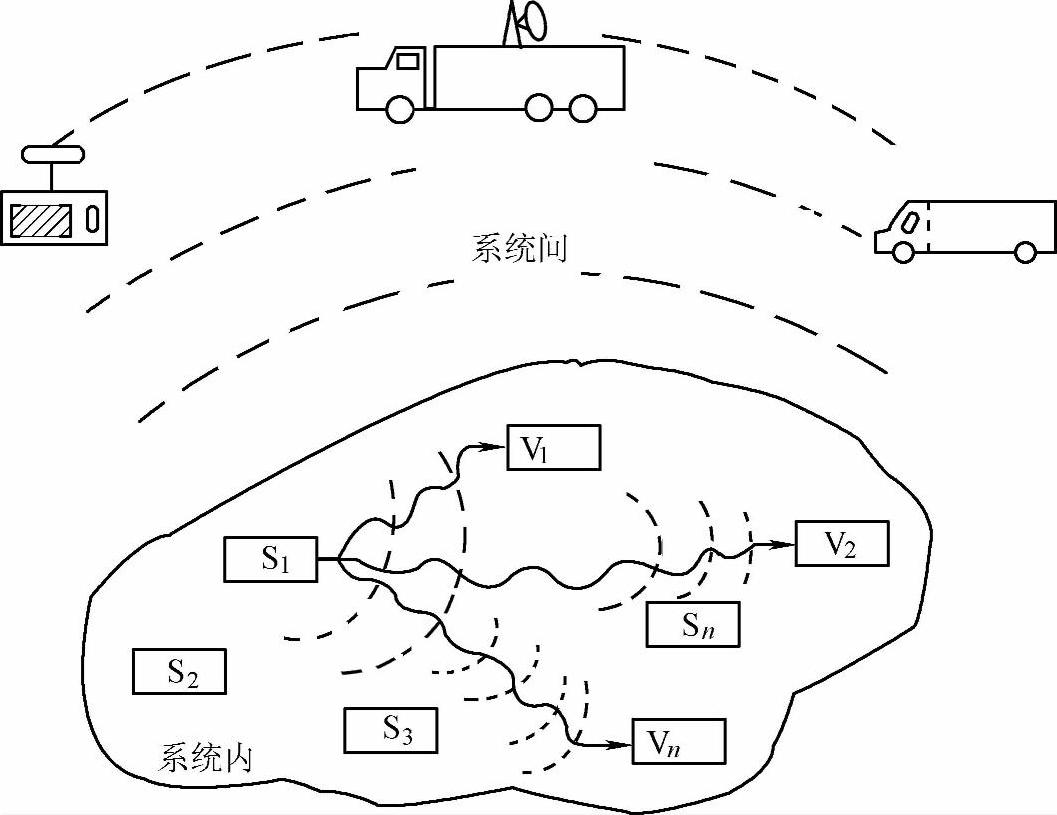

图4-17 系统内和系统间EMI图

但对于系统间EMC，受干扰者是未知的，超出控制范围，只能用发射限制，替代实际的受干扰者。因此，无论是针对系统内，还是系统间EMC，都应在干扰源处，将辐射发射抑制。如果一个系统内，所有的源都符合环境射频保护的辐射发射限制规定，这些限制，就足以保证在系统内部，自我干扰的情况也不会发生。
