微波炉电源电路

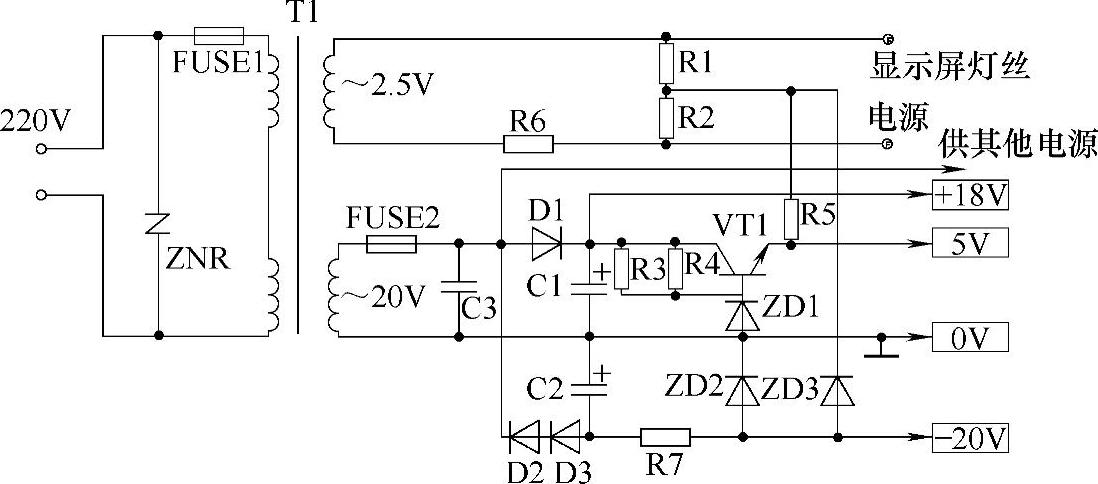

图4-9所示为普通微波炉电源电路图。它是为微波炉控制系统提供所需的工作电源，如显示屏、继电器、微处理器等。

图4-9 普通微波炉电源电路图

1）220V电源经ZNR抗干扰电路和FUSE1熔丝后加到电源变压器T1，T1将220V电压变为20V和2.5V两组交流电压。交流2.5V电压作为显示屏的灯丝电压源，由电阻R6限流后，送到显示屏灯丝两端。

2）20V电压经FUSE2、C3滤波送到其他电路作为交流电源和时钟脉冲源使用，再经D1整流、C1滤波后变为+18V的直流电压，供继电器等电路使用。再由VT1和ZD1组成的稳压电路稳压为+5V，供微处理器使用。

3）20V交流电源经D2、D3整流后产生负直流电压，经过C2滤波、R7限流和稳压二极管ZD2稳压后，输出-20V直流电压，供后续电路处理后输出负直流电压加到显示屏。0V电压为接地点。

4）-20V电压经稳压二极管ZD3稳压后输出约3.6V直流电压加到R1、R2之间，作为灯丝稳定电压，其作用是防止显示屏不发光区域由于栅极线路上的干扰而产生闪烁。
